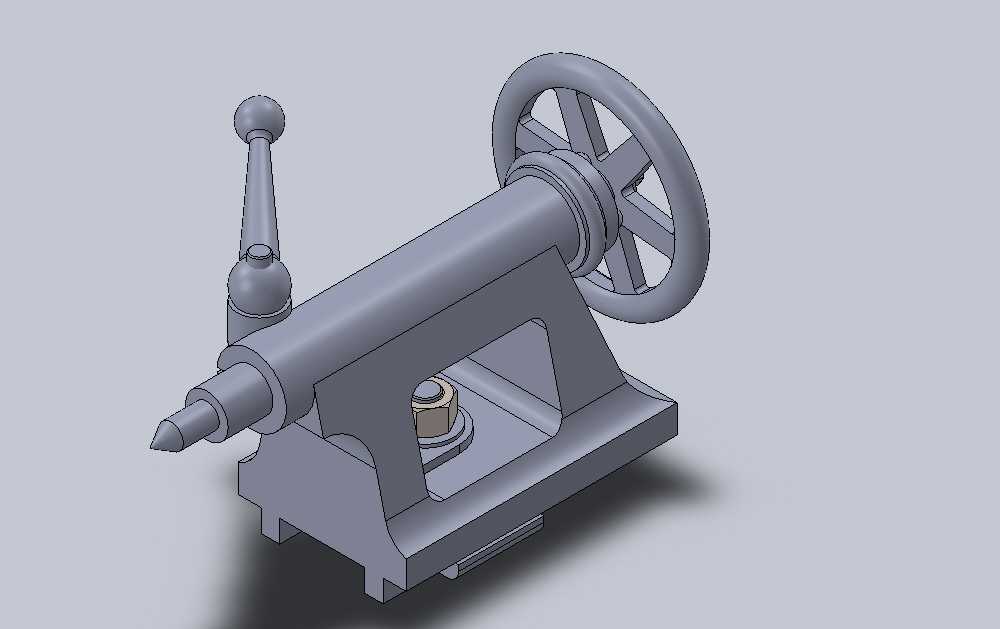

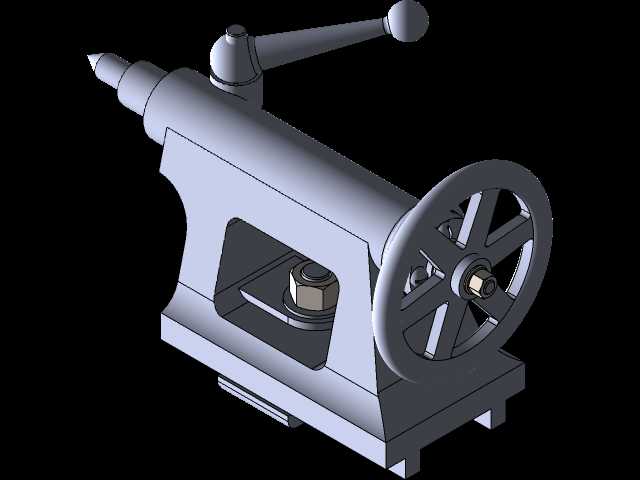

车床尾座装配结构三维设计

　　在普通卧式车床的加工场景里，尾座是承担长轴类工件装夹定位、孔加工进给支撑的核心功能部件，安装在床身导轨面上，可沿导轨轴向滑移调整位置，适配不同长度工件的装夹需求。日常轴类零件车削作业时，尾座的核心作用是通过顶尖对工件的自由端施加轴向顶紧力，抵消工件旋转切削过程中产生的径向让刀变形与轴向窜动，保证长径比超过5的轴类零件加工时的同轴度与圆柱度公差要求；当换装钻夹头、铰刀等孔加工刀具后，尾座还可直接完成轴件端面的中心孔钻削、小直径内孔钻铰、攻丝等工序，无需二次装夹找正，大幅提升盘轴类零件的工序集成度。

　　这套尾座的结构设计完全遵循普通车床的通用装配逻辑，整体分为底座、尾座体、套筒、丝杠进给机构、锁紧机构、操作手轮几大模块。底座部分设置有与床身导轨匹配的导向贴合面，安装时通过压板结构与床身导轨锁紧，保证尾座整体沿床身移动时的直线度，避免加工过程中出现偏移；尾座体是整个部件的承载基体，内部加工有高精度的套筒安装孔，孔壁的圆柱度公差控制在0.01mm以内，保证套筒伸缩动作的同轴度。套筒内部为莫氏锥孔，可直接安装标准莫氏顶尖、钻夹头等工装，套筒外壁铣有长键槽，与尾座体内部的导向键配合，防止套筒进给过程中出现周向转动，保证刀具或顶尖的旋转定位精度。

　　进给机构采用梯形丝杠传动结构，手轮直接与丝杠端部连接，转动手轮时丝杠带动套筒沿轴向做直线进给，梯形丝杠的自锁特性可以保证顶紧工件后不会因切削反力出现回退，进给行程的设计覆盖常规车床的最大加工长度需求，手轮上的辐条结构符合人工操作的施力习惯，单手即可完成进给与退刀操作。锁紧机构分为两套，一套是尾座体与底座之间的锁紧手柄，当尾座调整到目标轴向位置后，扳动侧面的锁紧手柄即可将尾座体与底座牢牢固定，防止切削受力后位置窜动；另一套是套筒锁紧结构，当套筒进给到位、顶尖顶紧工件后，扳动套筒锁紧手柄即可通过压紧块将套筒抱死，避免加工过程中套筒出现轴向窜动，保证顶紧力稳定。

　　从安装边界来看，这套尾座的底座导轨安装面尺寸适配中小型卧式车床的床身导轨宽度，底座底部的锁紧压板间距符合通用车床的导轨安装尺寸规范，无需额外改造即可直接适配同规格的普通车床；尾座整体的高度与主轴中心高保持一致，保证顶尖安装后与主轴轴线的同轴度误差控制在0.02mm以内，避免装夹长轴时出现别劲、工件弯曲的问题。设计过程中充分考虑了日常维护的便利性，尾座体上预留有润滑油注油孔，可定期向套筒配合面、丝杠传动副加注润滑油，降低运动部件的磨损，延长部件使用寿命；所有操作手柄、手轮的布置位置都符合车床操作的人机工程要求，操作人员站在车床常规操作位即可轻松完成尾座滑移、锁紧、进给、顶尖顶紧的全流程操作，无需额外挪动身体位置，适配批量零件加工时的快速装夹需求。

　　在实际切削工况下，尾座需要承受粗车时的较大轴向切削反力，因此所有承载部件的壁厚、加强筋结构都经过受力校核，底座与尾座体采用铸铁材质的设计思路，利用铸铁的减震特性吸收切削过程中的振动，提升加工表面的光洁度；套筒采用调质处理的合金钢材质，表面淬火后硬度达到HRC45以上，保证长期伸缩摩擦后的尺寸精度，配合面的磨损量控制在每年0.01mm以内，满足设备长期使用的精度保持性要求。
