尼龙绕线器注塑成型模具结构设计

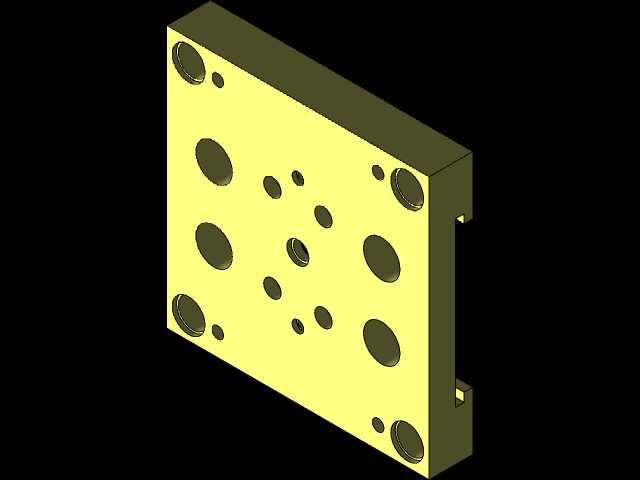

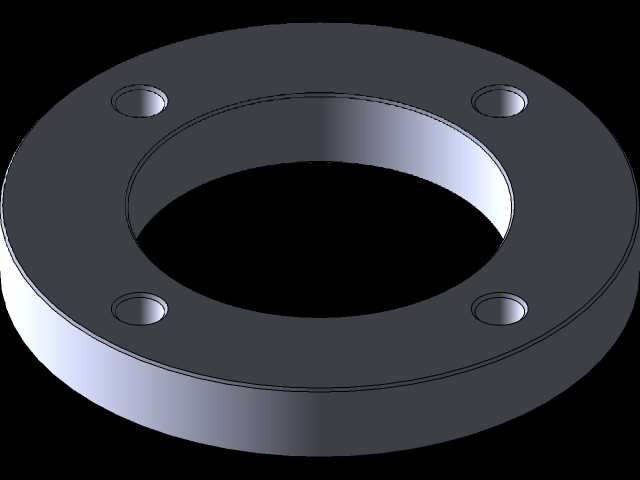

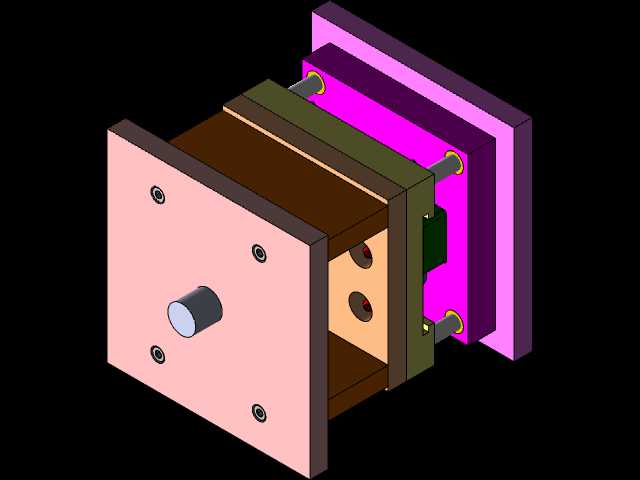

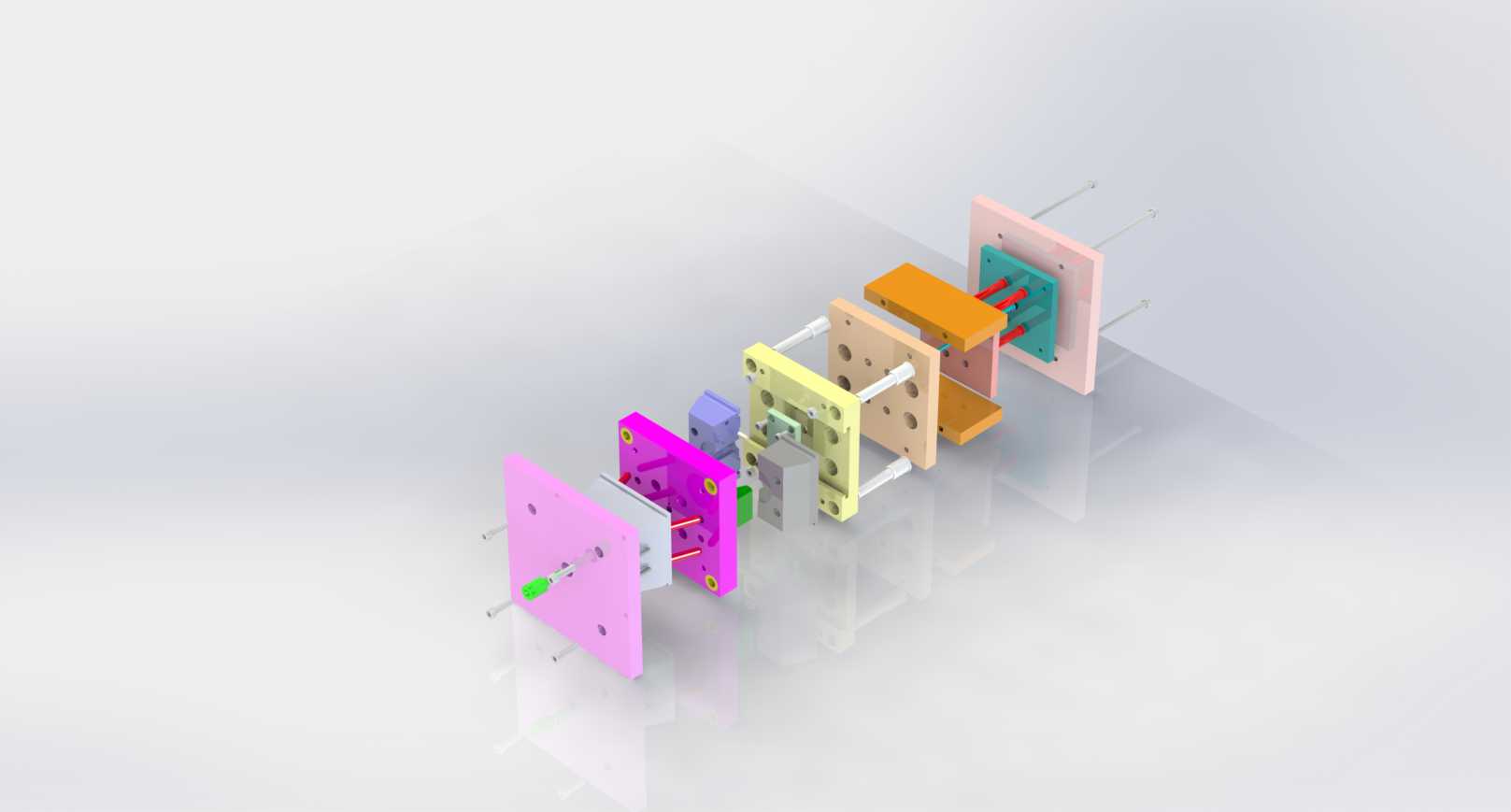

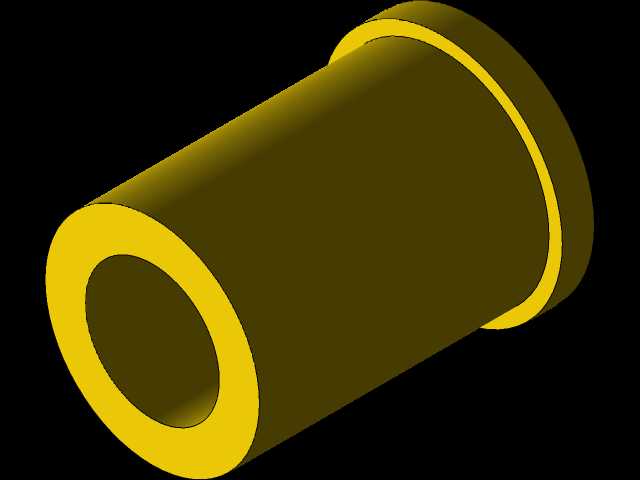

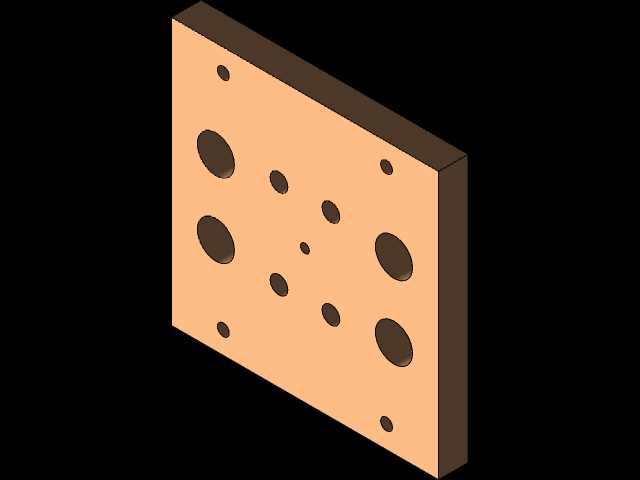

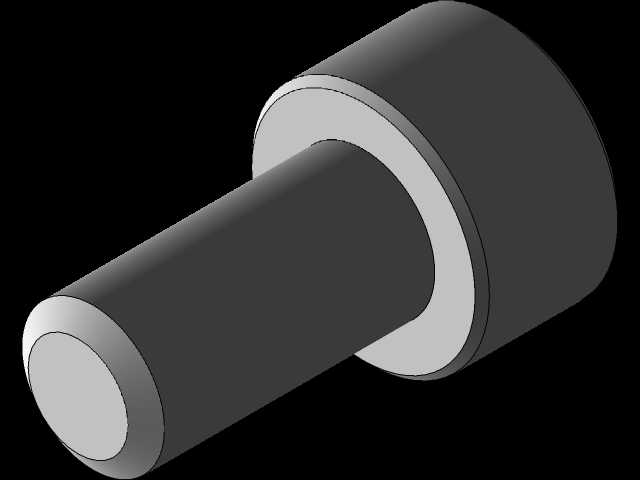

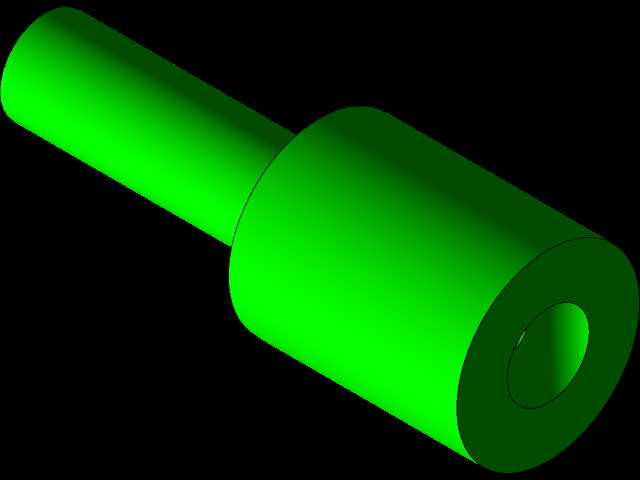

　　这套模具针对纺织生产环节所用的尼龙绕线器做注塑成型开发，绕线器本身是纺织绕线工序里用来规整纱线、避免纱线散乱打结的基础工装零件，日常在络筒机、小型绕线设备上批量配套使用，长期和纱线反复摩擦，还要承受绕线过程中的张紧力，因此选用尼龙作为成型材料，设计阶段首先把材料成型后的收缩率补偿放在核心位置，尼龙属于结晶性工程塑料，成型收缩率波动区间大，模腔尺寸计算时提前预留对应收缩余量，避免成型后零件尺寸超差，无法和绕线设备的转轴配合安装。整套模具采用多板模结构排布，从进料侧到脱模侧依次设置定位环、浇口套、定模板、型腔镶件、动模型芯、推板、复位杆、动模座板，分型面选在绕线器法兰端面的位置，这个位置既可以让绕线器的筒身部分完整留在动模侧，

　　方便后续顶出脱模，也能让浇口痕迹留在零件非外观、非配合的端面上，不影响后续装配使用。浇注系统选用点浇口进料，浇口位置对准绕线器筒身的中心轴线位置，熔融尼龙进入模腔时可以沿着筒壁均匀向四周扩散填充，避免出现单侧填充不足、熔接痕明显的问题，流道做抛光处理，表面粗糙度控制在Ra0.8以下，减少熔料流动阻力，同时流道截面选用圆形截面，相比梯形、半圆形截面热量损失更小，能保证熔料在填充过程中保持稳定的流动温度。冷却系统围绕型腔和型芯分别做独立回路设计，定模侧的冷却水路沿着型腔镶件外围做环形排布，水路距离型腔壁的距离保持在15-20mm，水路间距控制在3倍水路直径，保证模腔表面温度均匀，避免出现局部温差过大导致零件成型后翘曲变形；

　　动模侧的型芯因为是成型绕线器内孔的结构，在型芯中心做隔水片式冷却回路，冷却水从隔水片一侧进入，流到型芯端部后从另一侧回流，直接带走型芯内部的热量，避免型芯长期受热出现温度过高，导致零件内壁冷却不均出现收缩凹陷。脱模机构采用推板顶出结构，因为绕线器的筒身是薄壁结构，如果用顶针顶出很容易在零件表面留下顶痕，甚至顶穿薄壁部位，推板顶出的受力面是绕线器的整个法兰端面，受力均匀，顶出过程中不会让零件出现变形，复位杆和推板做同步连接，合模时定模板直接推动复位杆带动推板回位，保证合模过程中推板不会和型腔发生碰撞。模具的导向机构选用四组导柱导套配合，导柱布置在动模侧的四个角位，导套压入定模板对应位置，导柱和导套的配合精度选H7/f6，

　　合模时可以精准对正动定模的位置，避免合模错位导致型腔啃伤，导柱端部做15度倒角，方便合模时顺利导入导套。排气槽开设在分型面的熔体填充末端，排气槽深度控制在0.02mm，这个深度既可以顺利排出模腔内的空气，避免填充时出现困气烧焦的问题，也不会让熔融尼龙从排气槽溢出产生飞边。整套模具的安装尺寸适配常用的卧式注塑机规格，定位环直径匹配注塑机定模固定板的定位孔尺寸，浇口套的球面半径和注塑机喷嘴球面半径做适配，保证注射时喷嘴和浇口套紧密贴合，不会出现溢料问题，动定模的安装螺孔位置、尺寸符合对应吨位注塑机的模板安装孔位标准，模具吊装后不需要额外做转接板就可以直接固定在注塑机上。绕线器成型后，筒身的内孔尺寸和绕线设备的转轴做间隙配合，装配后可以顺畅转动，法兰端面的平面度控制在0.1mm以内，保证绕线时端面不会出现跳动，避免纱线缠绕时出现排线不齐的问题，筒身外壁的粗糙度控制在Ra1.6以下，减少纱线和筒壁的摩擦阻力，避免纱线在高速绕线过程中被磨断。设计过程中还考虑了模具的维护便利性，所有型腔、型芯都采用镶件式结构，后续如果出现局部磨损或者需要调整零件尺寸，只需要更换对应镶件即可，不需要整体报废模板，降低后期维护成本，镶件和模板的配合采用H7/m6的过渡配合，既可以保证镶件安装后不会出现松动，也方便拆卸更换。
