大负载线圈夹持提升工装结构设计

项目分类:工装 发布时间:2022-07-30 ID:692397
  • 大负载线圈夹持提升工装结构设计
  • 大负载线圈夹持提升工装结构设计
  • 大负载线圈夹持提升工装结构设计
  • 大负载线圈夹持提升工装结构设计
  • 大负载线圈夹持提升工装结构设计

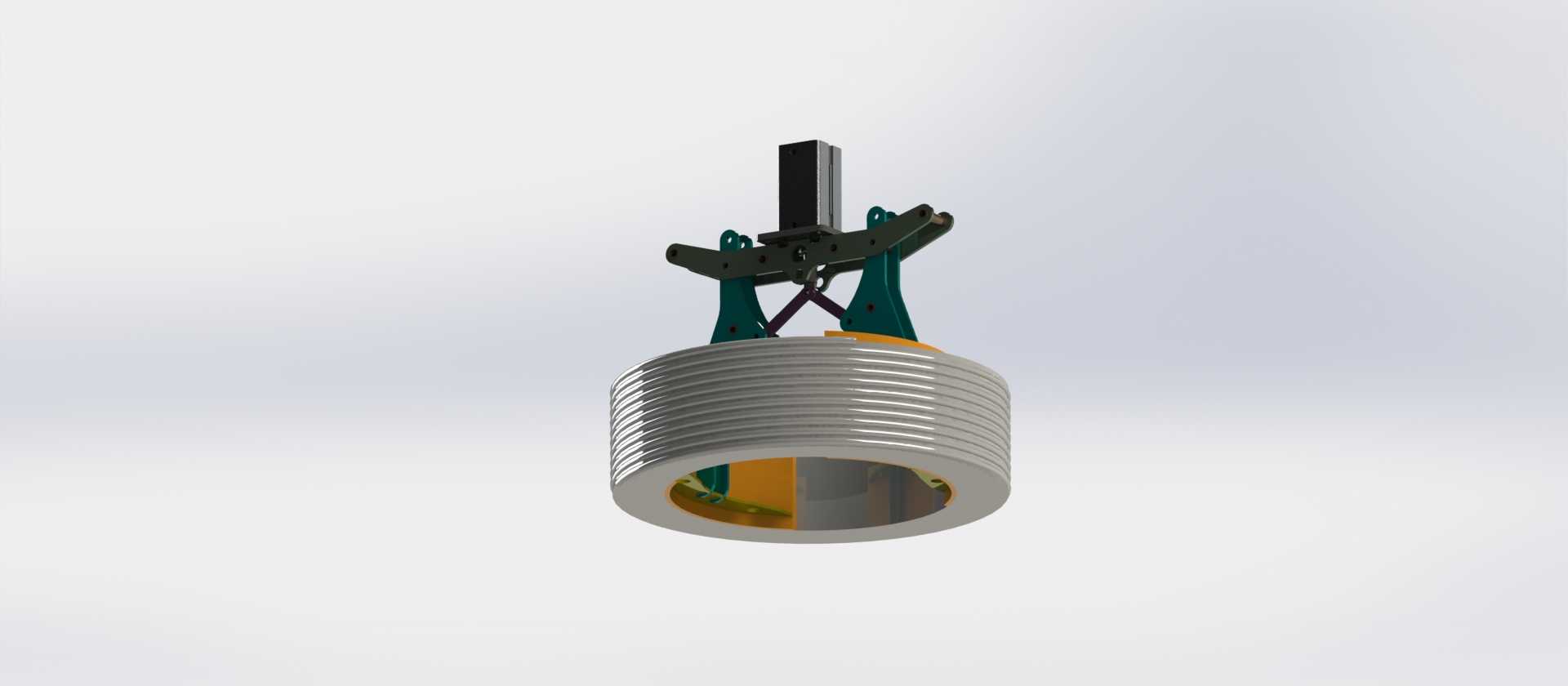

  在重型电磁线圈生产、转运及装配环节,大重量环形工件的垂直移载一直是产线布局里容易被忽略但影响效率的关键节点,这套夹持提升结构正是针对内径600mm、单重300kg级的环形线圈类工件设计的专用移载执行端,适配车间内常见的电动葫芦、直线提升模组等垂直升降动力源,解决传统吊带吊运易磕碰线圈绝缘层、人工对位效率低、夹持力不足易脱落的实际问题。

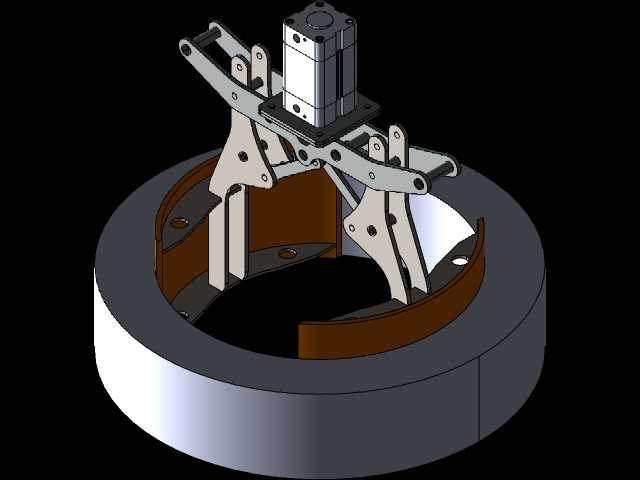

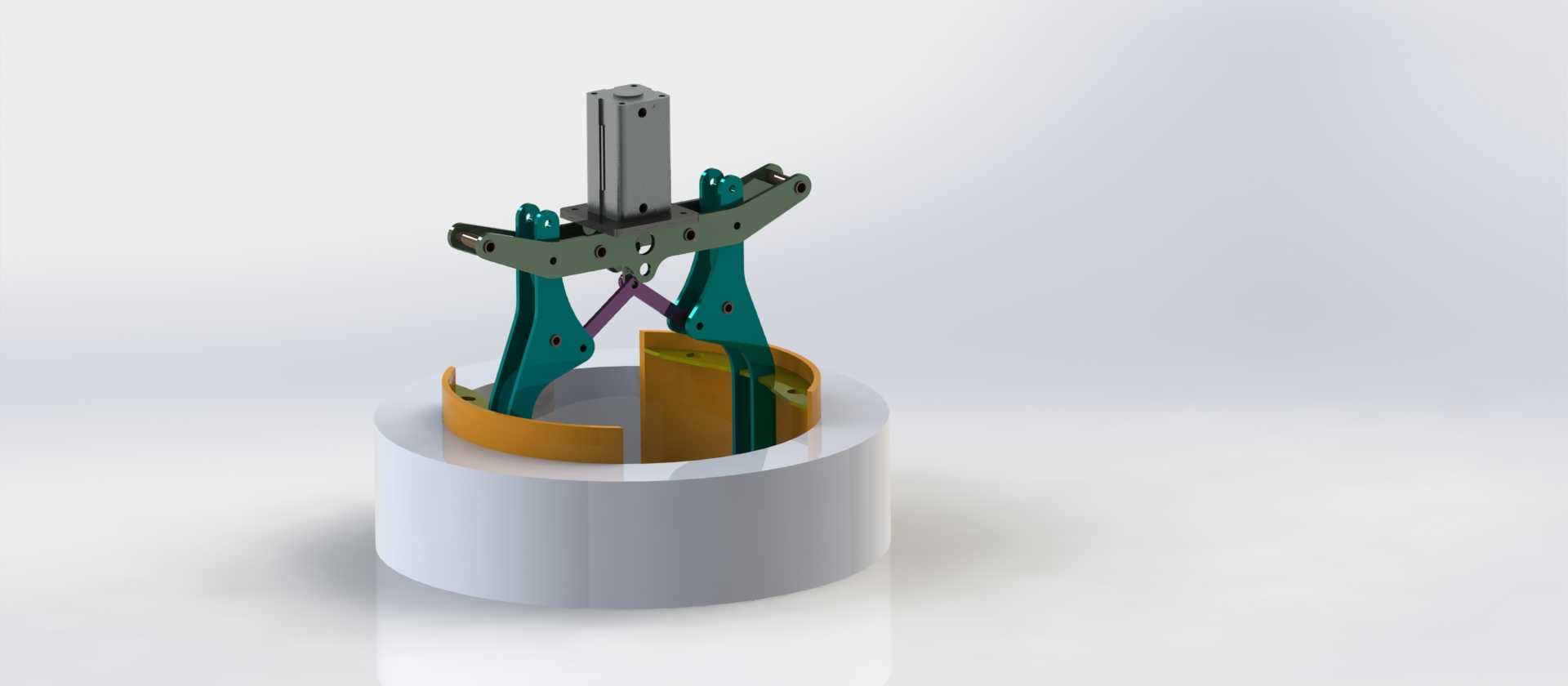

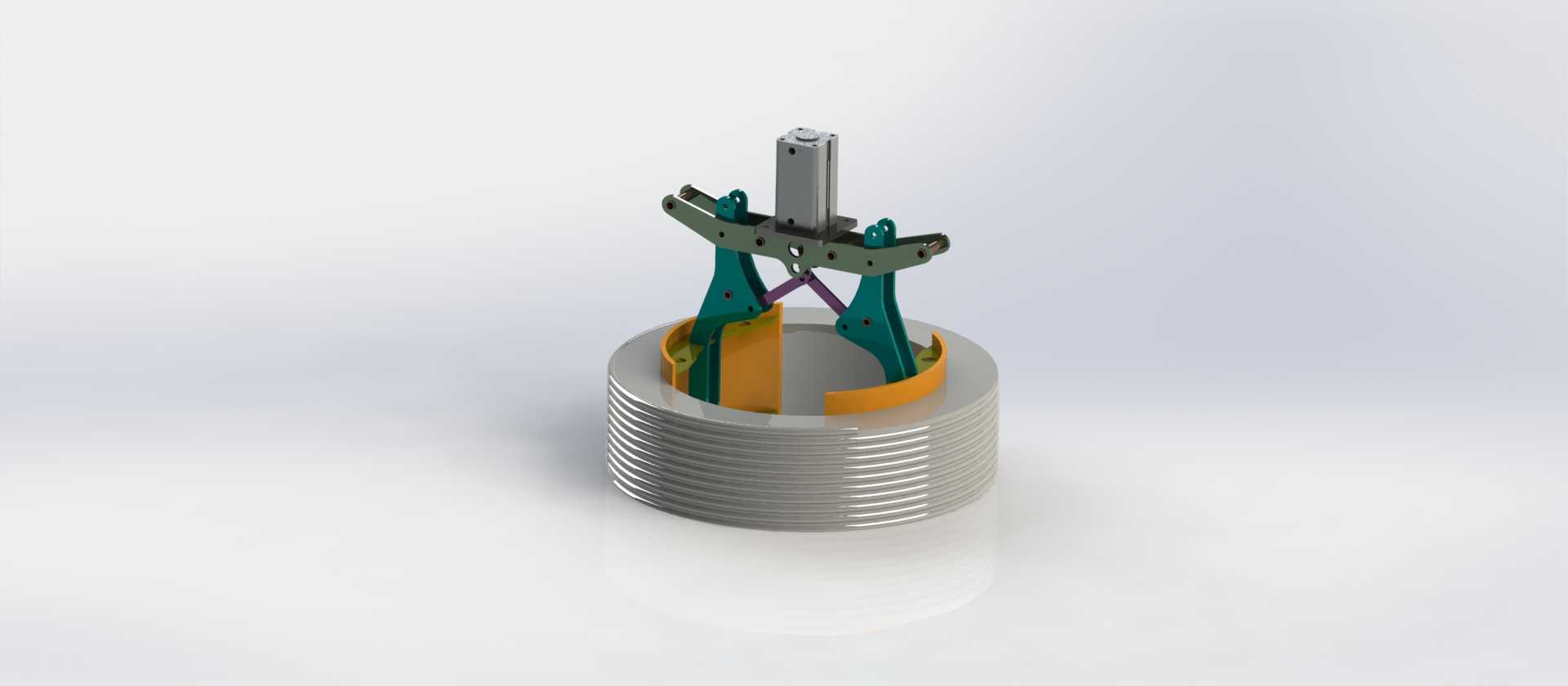

  从结构逻辑来看,整套机构采用上部连接座作为动力输入接口,标准的中心安装孔可直接与升降设备的输出轴或连接法兰对接,无需额外做转接板设计,安装边界上整体收拢状态下最大外径小于线圈内径,可直接垂直伸入线圈内孔后再执行张开夹持动作,避免了外部夹持需要预留较大操作空间的弊端,适配产线里线圈堆叠存放、工位间距紧凑的实际场景。夹持执行部分采用对称布置的双组剪叉连杆结构,上部与中心滑座铰接,下部连接弧形撑块,当中心滑座沿竖向导杆向上动作时,剪叉连杆同步向外撑开,带动三块均布的弧形撑块贴合线圈内壁,依靠撑块与线圈内壁的静摩擦力实现工件的承载,这种内撑式的夹持方式不会接触线圈外侧的绕线层与绝缘包覆层,从根源上避免了吊运过程中对线圈成品的外观损伤,尤其适合漆包线绕制、外层做绝缘浸漆处理的成品线圈转运。

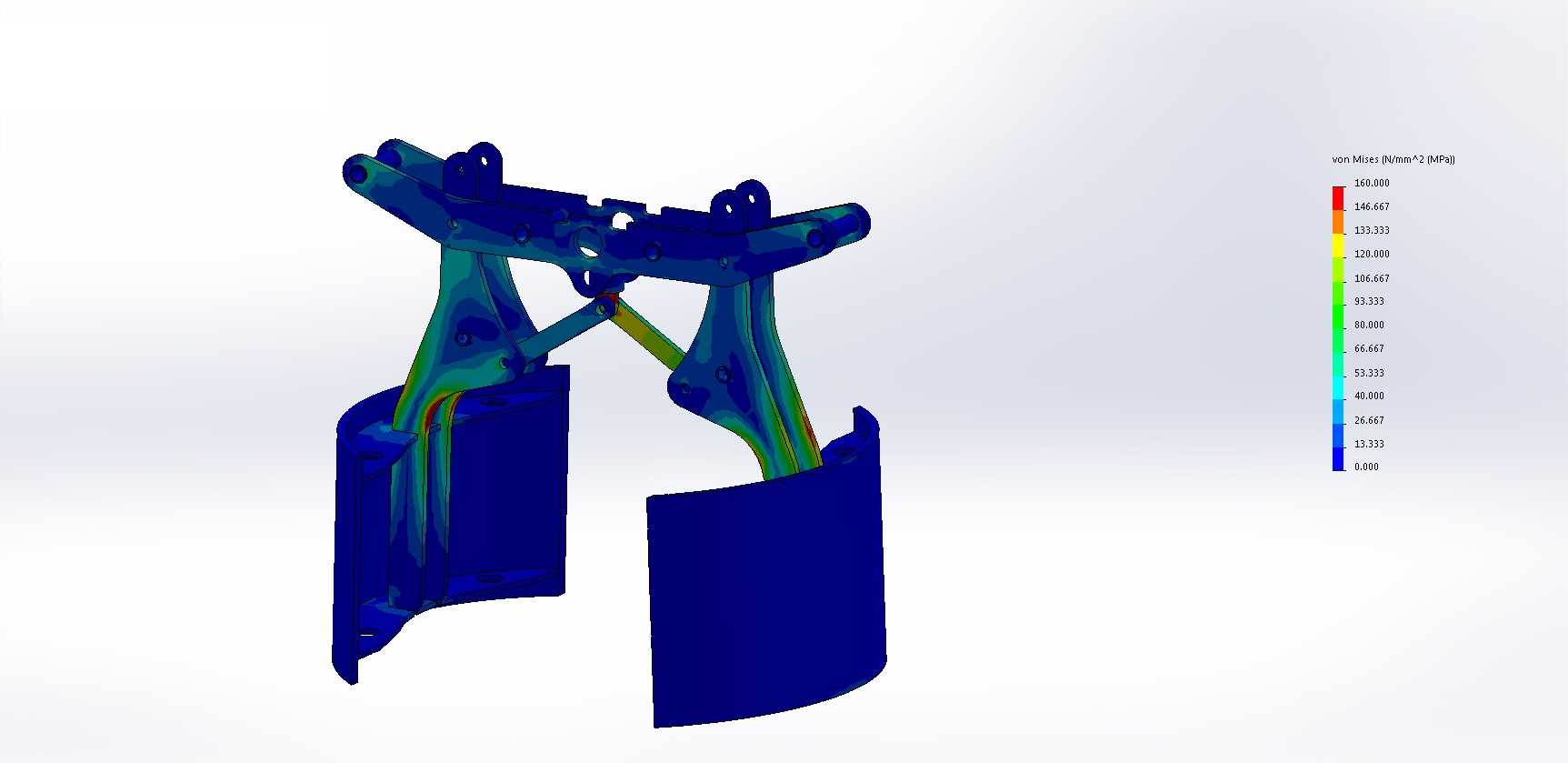

  设计过程中针对300kg的额定负载做了受力校核,剪叉连杆的铰接点均采用带自润滑衬套的销轴连接,减少反复开合过程中的磨损量,延长工装的维护周期;弧形撑块的工作面做了弧度匹配设计,与600mm内径的线圈内壁完全贴合,接触面积远大于点接触或线接触的夹持结构,同等正压力下能提供更大的静摩擦力,同时降低接触面的压应力,避免撑坏线圈内壁的绝缘结构。竖向导杆部分采用方形截面的导向柱,配合滑座内的直线轴承,保证中心滑座上下动作时无卡滞、无偏摆,确保三组撑块的张开量完全一致,不会出现单侧撑块接触不实导致的工件倾斜问题。下部的环形限位台在夹持状态下会托住线圈的下端面,形成“内撑+下托”的双重承载结构,即使出现摩擦力不足的极端情况,线圈也会落在下部限位台上,不会发生高空坠落的安全事故,这一冗余设计完全符合车间重型工件吊运的安全规范要求。

  实际应用场景中,这套结构可直接集成在 coil 生产线的下线工位、浸漆烘干工位、总装装配工位之间,替代传统的人工穿吊带、卸吊带的操作,单趟吊运的对位时间可缩短70%以上,同时不需要操作人员近距离接触吊重下方区域,提升作业安全性。结构上所有受力部件均采用常用的45号钢材质做调质处理,非受力的护罩类部件采用轻质铝合金,在保证整体结构强度的前提下控制自重,降低对提升动力源的负载要求。安装时仅需保证上部连接座与提升设备的同轴度在1mm以内,即可保证整套机构动作顺畅,日常维护仅需定期给铰接销轴加注润滑脂、检查撑块工作面的防滑垫磨损情况即可,不需要复杂的调校工作,适配多数中小机械加工厂的设备维护能力。

  不同于通用外夹式吊具,这套内撑式结构针对环形线圈的结构特点做了专属优化,收拢状态下的最小外径可控制在520mm以内,可顺利穿过600mm内径的线圈内孔,完全张开后撑块的最大外径可适配600-650mm区间内径的线圈,具备一定的尺寸兼容性,对于同规格区间的其他环形工件,比如大型轴承套圈、薄壁圆筒类零件,也可通过更换弧形撑块的方式快速适配,拓展工装的使用范围,减少车间内专用吊具的储备种类。
