注塑模具标准安装孔位结构模板

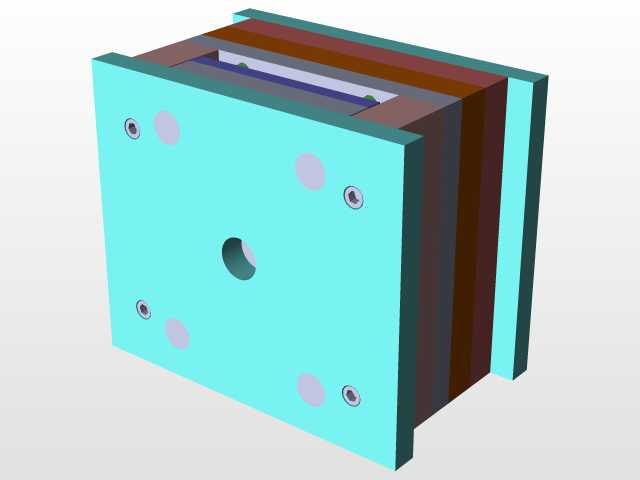

　　在注塑成型生产场景中，这类带标准孔位的模板是模架核心组成部件，直接承担模具合模导向、型芯型腔固定、顶出机构行程限位的核心作用，从微型精密电子件的小吨位注塑机到大型汽配覆盖件的千吨级锁模设备，模架的模板孔位精度直接决定最终塑件的成型尺寸公差。日常做模具结构设计时，很多新人容易忽略模板孔系的同轴度要求，实际生产中如果上下模板的导柱孔同轴度偏差超过0.02mm，合模过程中就会出现导柱拉伤，连续生产几万模后还会出现飞边、塑件壁厚不均的问题，严重时甚至会出现型芯型腔错位撞模的事故。这块模板的孔位排布遵循通用模架的尺寸规范，边角位置的大直径通孔是导柱安装位，靠近内侧的中小直径孔分别承担紧固螺丝穿装、复位杆导向、冷却水路外接的功能，

　　设计时所有孔位的边距都预留了足够的钢材强度余量，避免长期受锁模力挤压出现孔位变形开裂的问题。做三维结构设计时，这类标准模板不需要从零开始绘制孔位，优先按照选定模架的规格参数调用标准孔系，再根据对应塑件的成型需求调整中间的型芯安装槽尺寸即可，能大幅缩短模具设计的周期。实际安装时，模板的平面度要求控制在0.01mm以内，所有安装孔的内壁粗糙度要达到Ra1.6，保证导柱、紧固件装配后没有间隙窜动，合模时动定模的贴合面能完全密合，不会在注射高压熔料时出现溢料问题。不同吨位的注塑机对应的模板厚度、孔位间距有明确的尺寸边界，比如适配100吨锁模力的设备，模板的长宽尺寸控制在300mm*300mm区间，导柱孔直径通常为30mm，

　　紧固螺丝采用M12规格，所有孔位的中心距公差严格控制在±0.01mm，才能和注塑机的拉杆间距、模架连接尺寸完全匹配。很多车间在模具维护时，会重点检查模板孔位的磨损情况，如果导柱孔出现椭圆磨损，要及时做镶套修复，避免磨损量扩大后影响整套模具的成型精度，这类标准结构的模板互换性强，出现损坏时可以直接按照标准尺寸加工替换，不需要重新调整整套模架的配合尺寸，能大幅降低模具的维护成本。设计孔位时还要注意区分通孔和盲孔的深度要求，螺丝过孔要保证贯穿整个模板厚度，螺纹孔的深度要比螺丝拧入深度深2mm以上，避免螺丝拧到底后出现锁不紧的问题，冷却水路的孔位要和其他安装孔保持至少10mm的安全距离，防止钻孔时打穿其他孔位造成漏水、漏油的问题。
