防护口罩注塑成型模具结构设计

　　这套模具针对防护类面罩的一体注塑成型需求开发，核心应用场景覆盖民用防护、工业防尘类面罩的批量注塑生产环节，直接对接注塑机的成型工位，完成熔融塑料的充型、保压、冷却、脱模全流程作业，最终产出贴合人脸曲面的一体式防护口罩壳体部件。从实际生产用途来看，该模具解决了防护口罩曲面贴合度差、成型周期长、脱模易变形的常见问题，模腔的曲面轮廓完全逆向自人体面部工学扫描数据，成型后的壳体边缘能与面部轮廓形成均匀的贴合压边，无需后续二次修边即可直接装配滤棉、绑带等配件，适配日产能万件级的注塑生产车间，可搭配常规卧式注塑机使用，不需要额外定制专用机台配件。设计思路上优先考虑了成型过程中的排气与冷却均衡，因为防护口罩壳体属于薄壁曲面件，

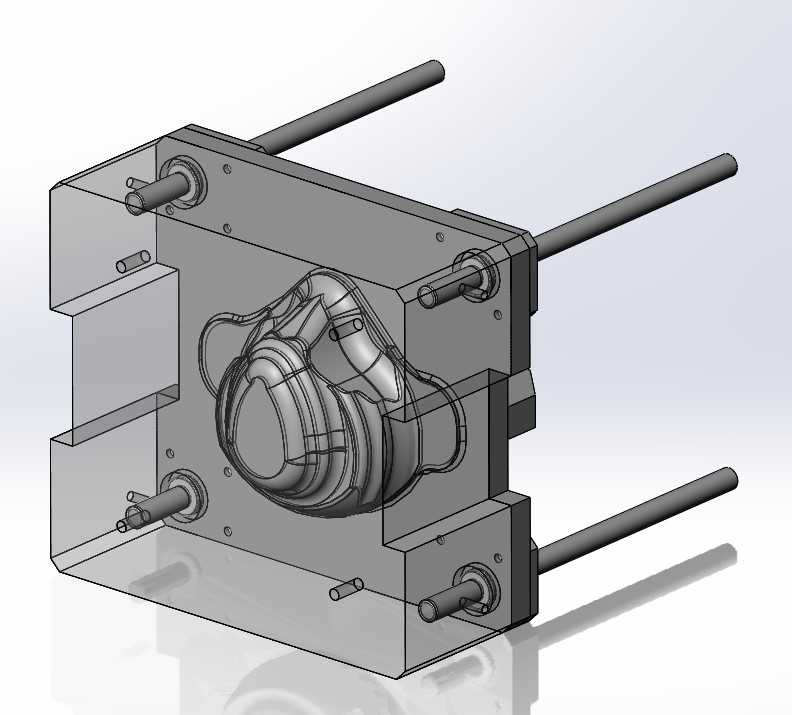

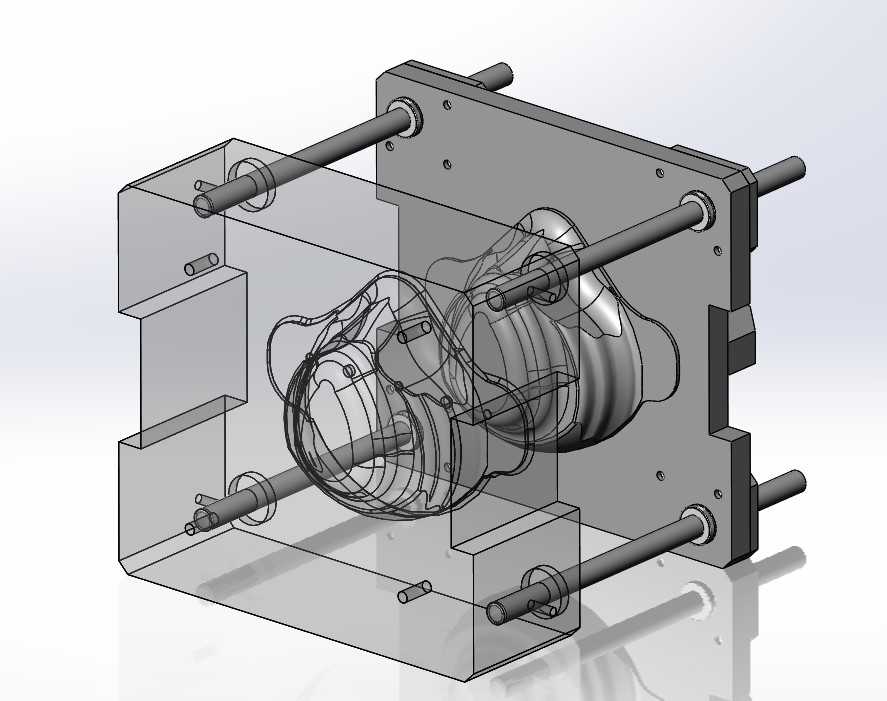

　　整体壁厚均匀控制在1.8mm，最薄的边缘密封位壁厚1.2mm，如果冷却水路排布不均很容易出现局部收缩翘曲，导致后续装配时滤片安装位错位。整套模具采用两板模结构，四根导柱呈对角错位排布，避免合模时出现方位错装，导柱长度超出型腔分型面25mm，合模过程中导套先进入导向段，确保动定模合模精度控制在0.02mm以内，防止分型面错位产生披锋。模架的安装边界完全适配200吨级卧式注塑机的拉杆间距，码模槽宽度统一为20mm，深度15mm，上下码模面的平行度公差控制在0.01mm/100mm，安装时不需要额外加工垫板即可直接压码固定。型腔部分采用整体式镶件结构，口罩的曲面轮廓直接在镶件上高速铣削成型，抛光至镜面级别，减少塑料充型时的流动阻力，

　　同时在曲面的低洼易困气位置预留了0.02mm的排气槽，槽深控制在不溢料的阈值内，避免成型件出现缺胶、烧焦缺陷。脱模结构采用顶针加顶板的组合方式，因为口罩壳体的曲面弧度大，单一顶针顶出容易造成局部顶白，在壳体的边缘加强筋位置均匀布置6根直径4mm的圆顶针，同时在口罩的鼻梁位贴合处设置一个小面积顶块，确保顶出力均匀分布在塑件的刚性结构位置，顶出行程设置为120mm，足够让成型后的壳体完全脱离型腔，不会出现脱模时刮花曲面的问题。冷却水路采用随形排布方式，在定模型腔镶件内部围绕口罩曲面轮廓布置两层环形水路，水路直径8mm，距离型腔表面的距离统一控制在15mm，确保成型时模温均匀维持在40-60摄氏度区间，将单模成型周期压缩至25秒以内，

　　有效提升批量生产效率。浇注系统采用侧浇口进料，浇口位置设置在口罩壳体的下边缘非外观面，浇口宽度3mm，厚度1.2mm，充型时熔融塑料从浇口进入后能沿着曲面均匀向四周扩散，避免出现流痕、熔接痕缺陷，成型后浇口残留位置在后续装配绑带时会被遮挡，不影响成品外观。模具的导向部件全部采用标准件，导柱导套配合间隙控制在0.01mm以内，长期开合模生产时不会出现导向磨损导致的精度下降，动定模的分型面周边设置了一圈溢料槽，能收集少量溢出的冷料，避免披锋跑到型腔外侧增加后续清理工作量。实际投产验证时，这套模具连续生产10万模次后，型腔表面的磨损量小于0.01mm，成型的口罩壳体尺寸波动控制在公差范围内，曲面轮廓度偏差不超过0.1mm，完全满足防护产品的装配精度要求，不需要频繁停机修模，适配PP、PE等常用口罩壳体塑料原料的成型工艺，调整注塑参数即可兼容不同熔融指数的原料生产。
