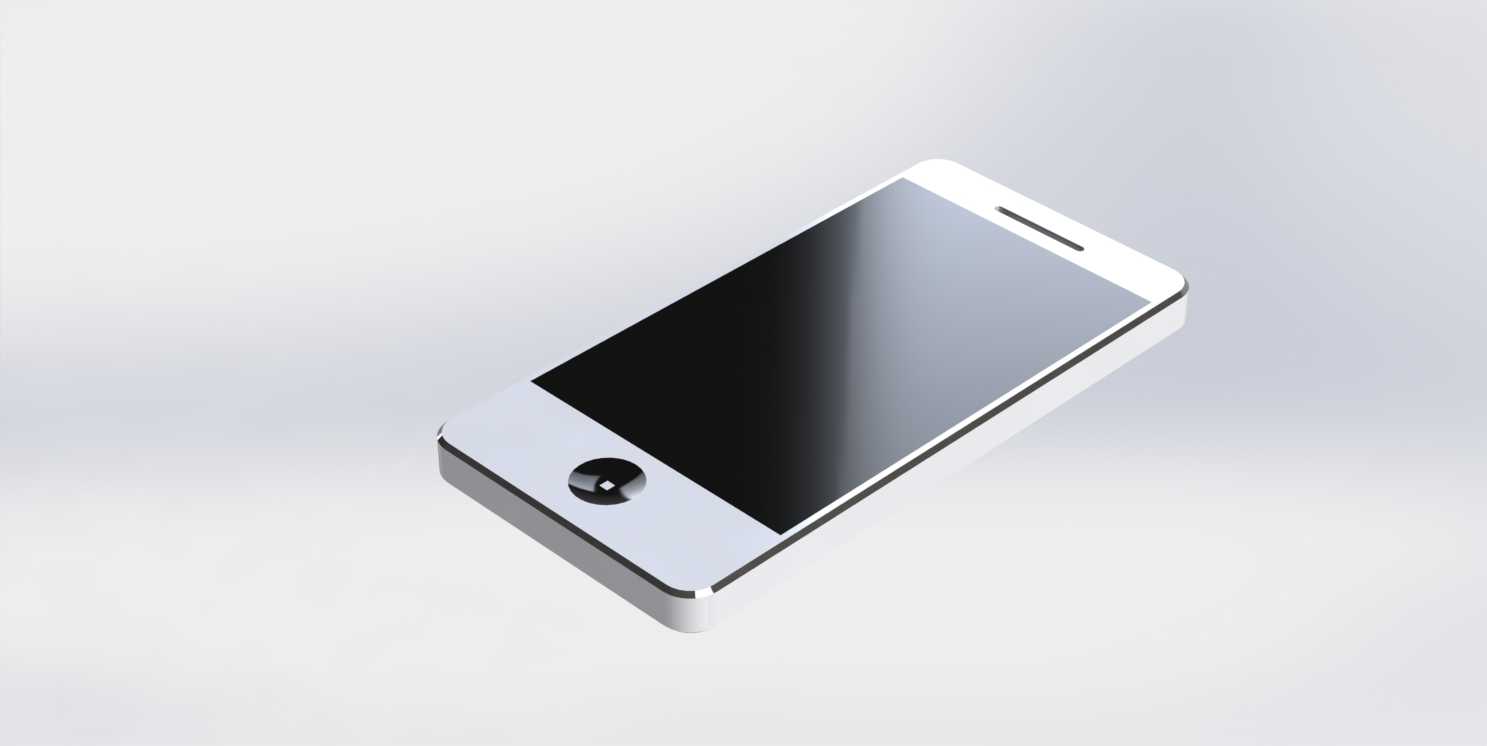

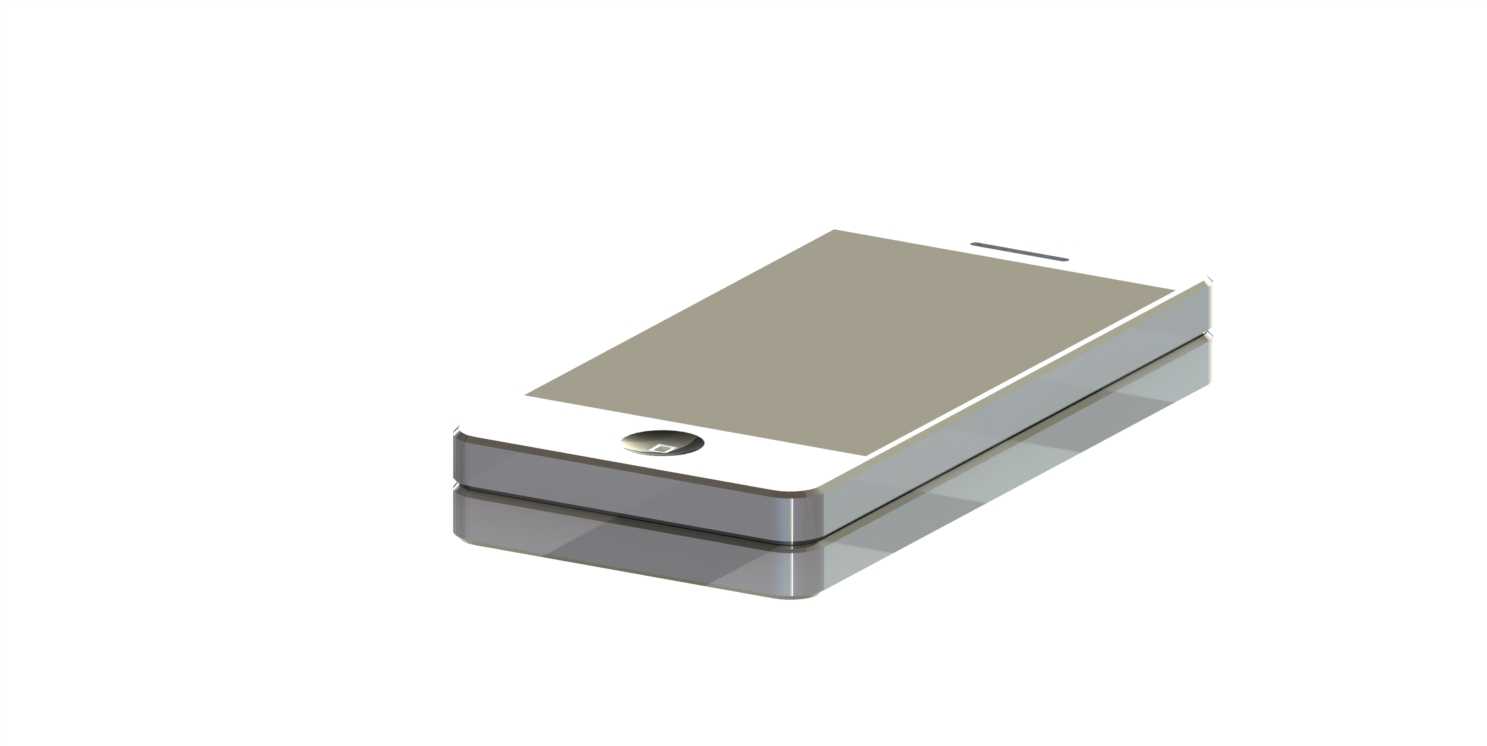

苹果6s智能手机外观结构三维建模

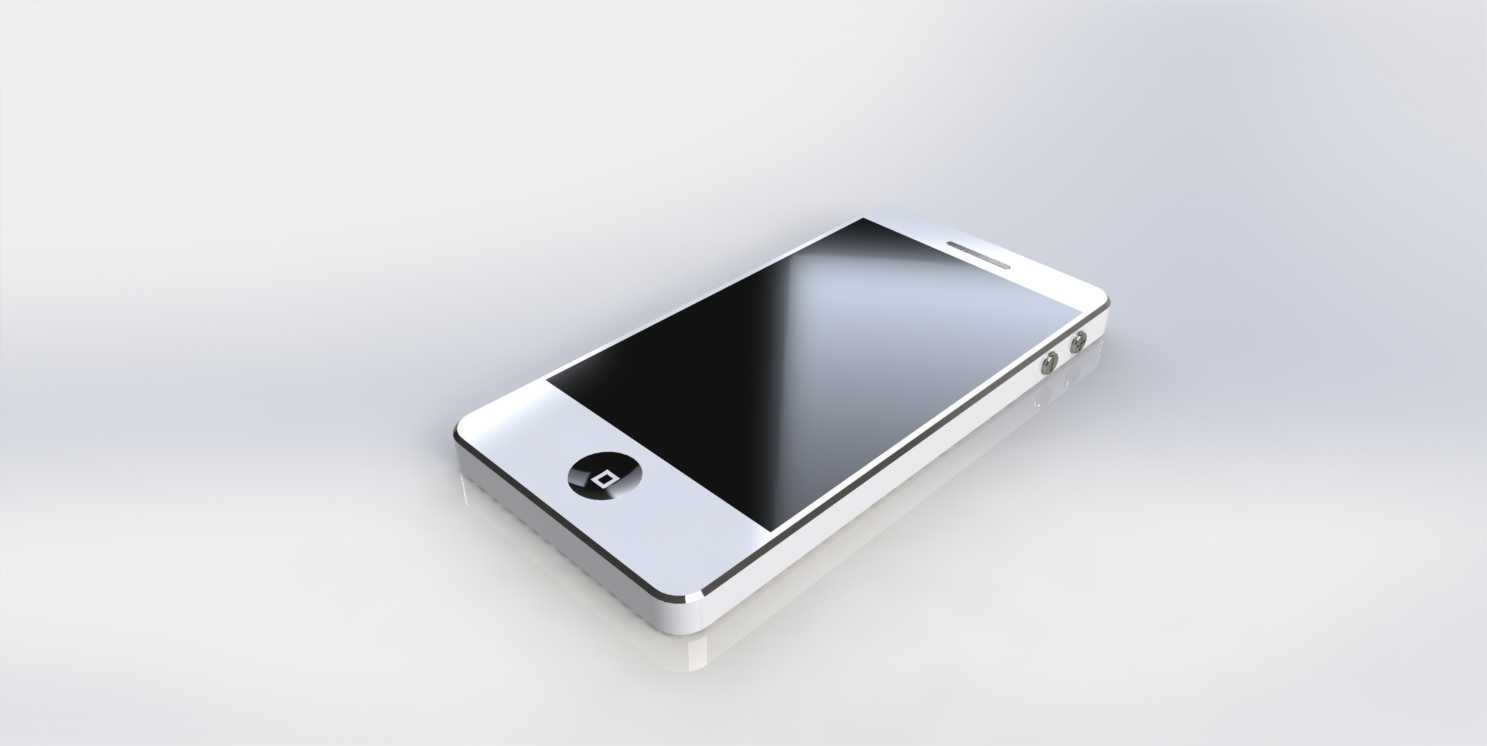

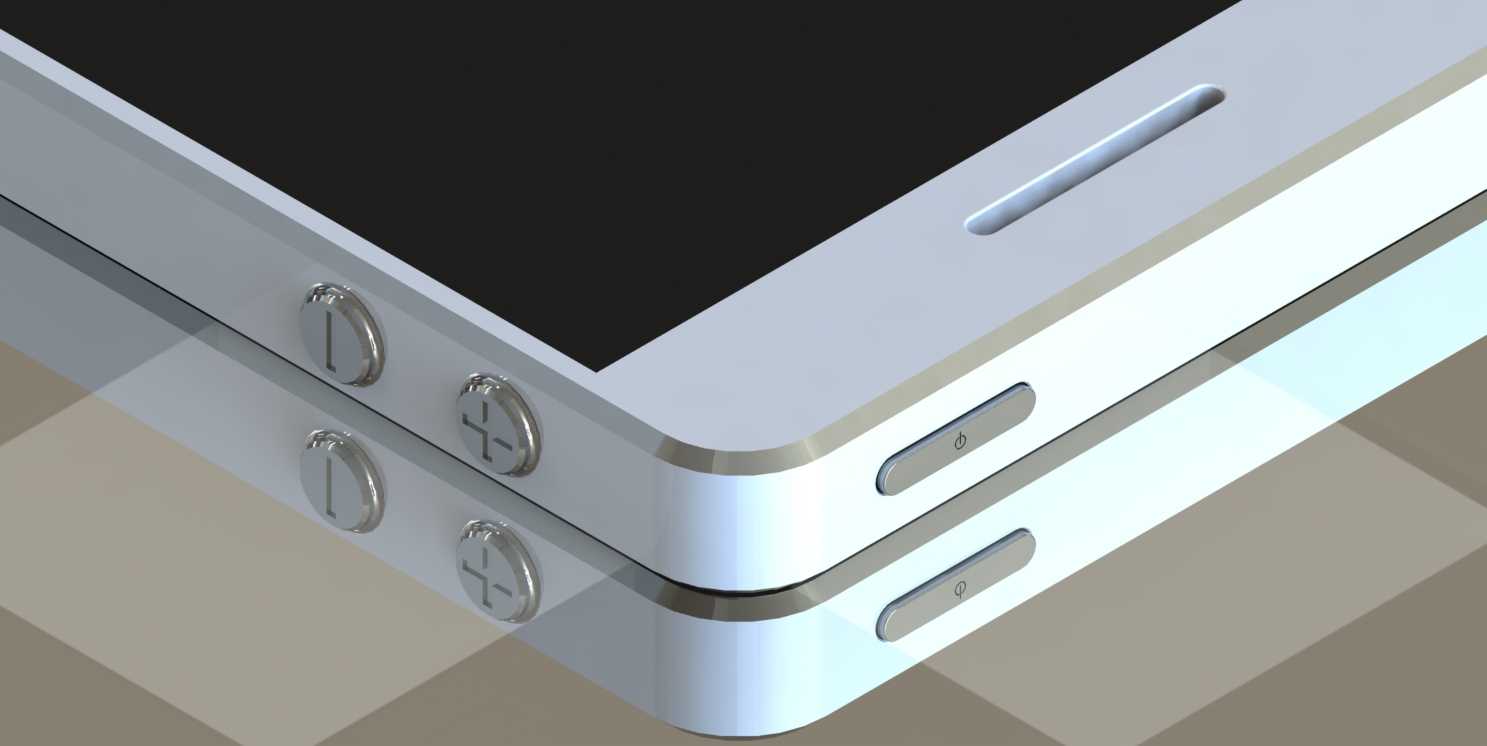

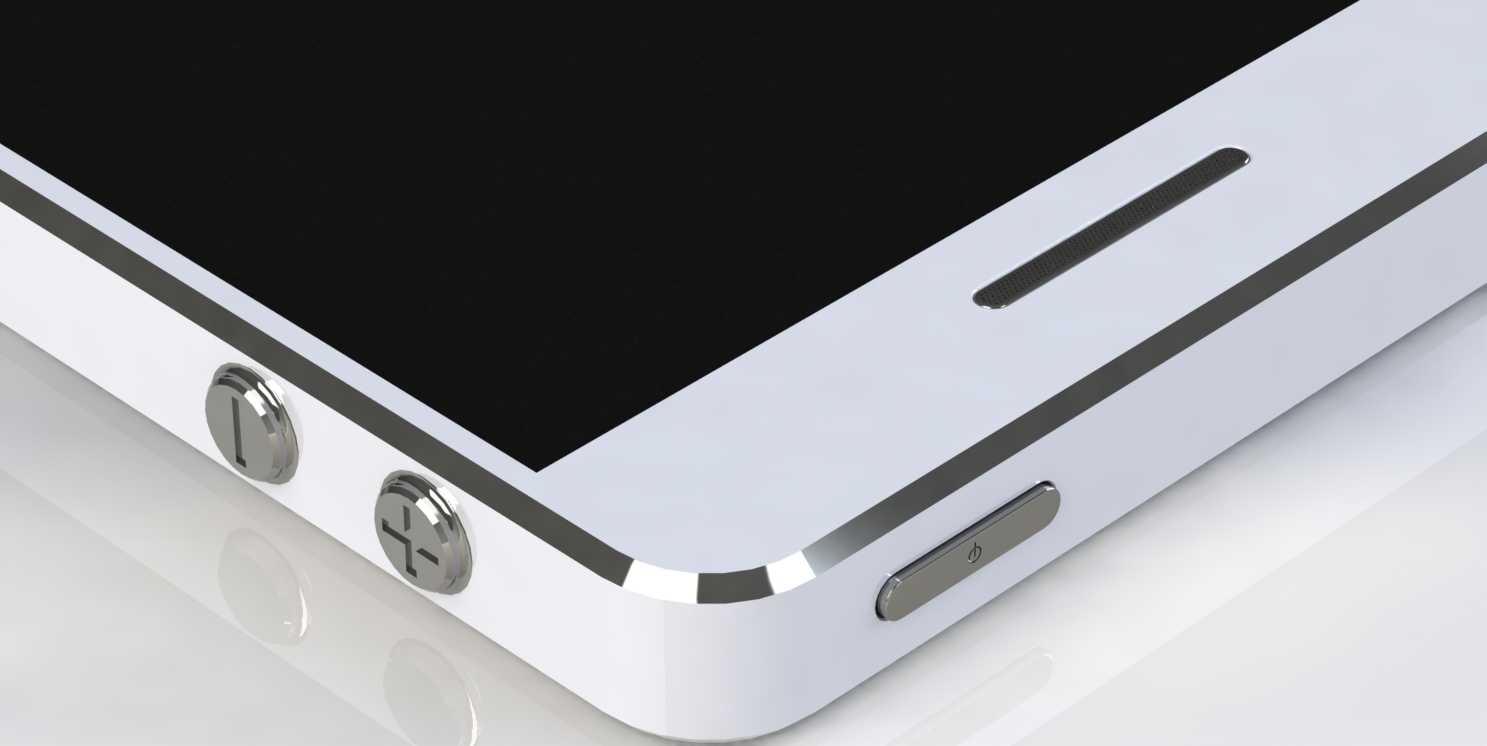

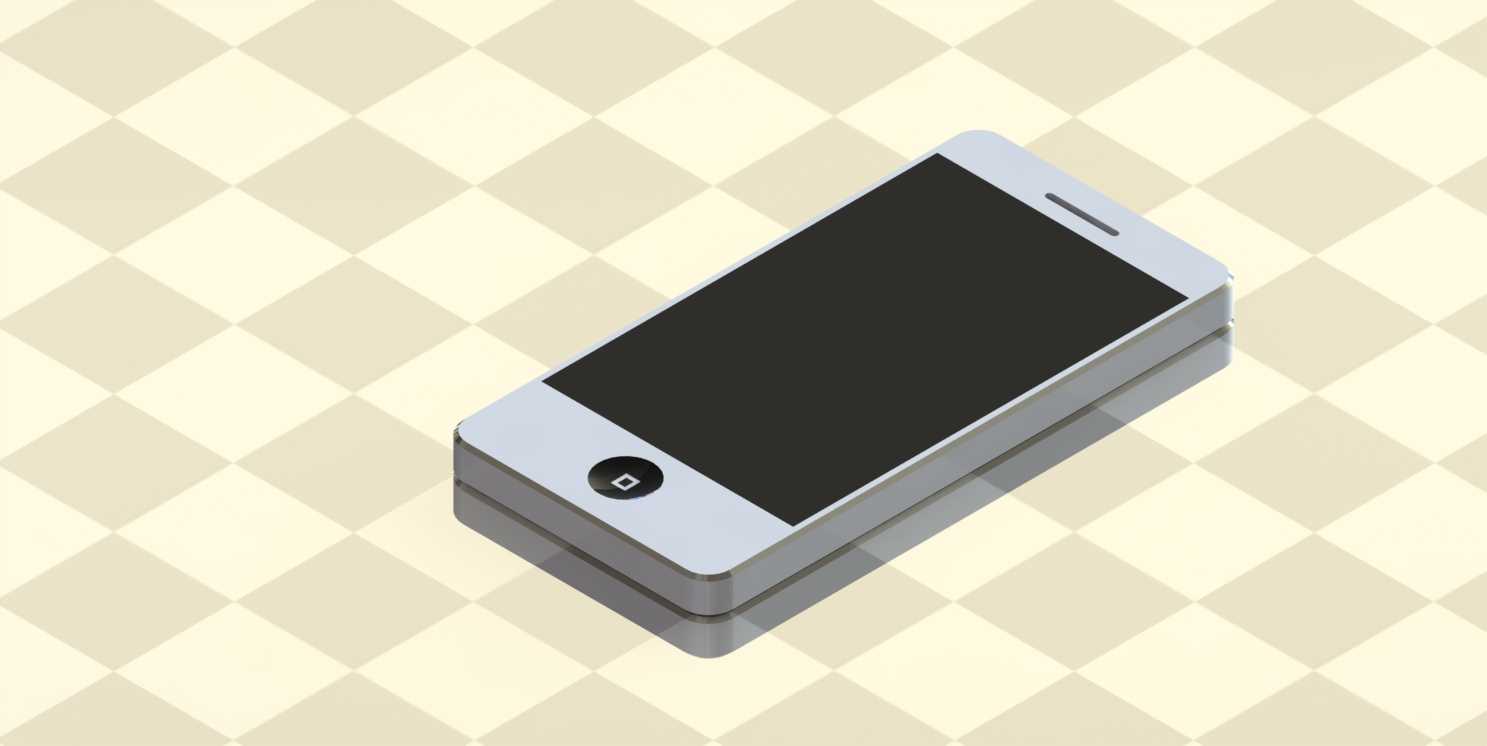

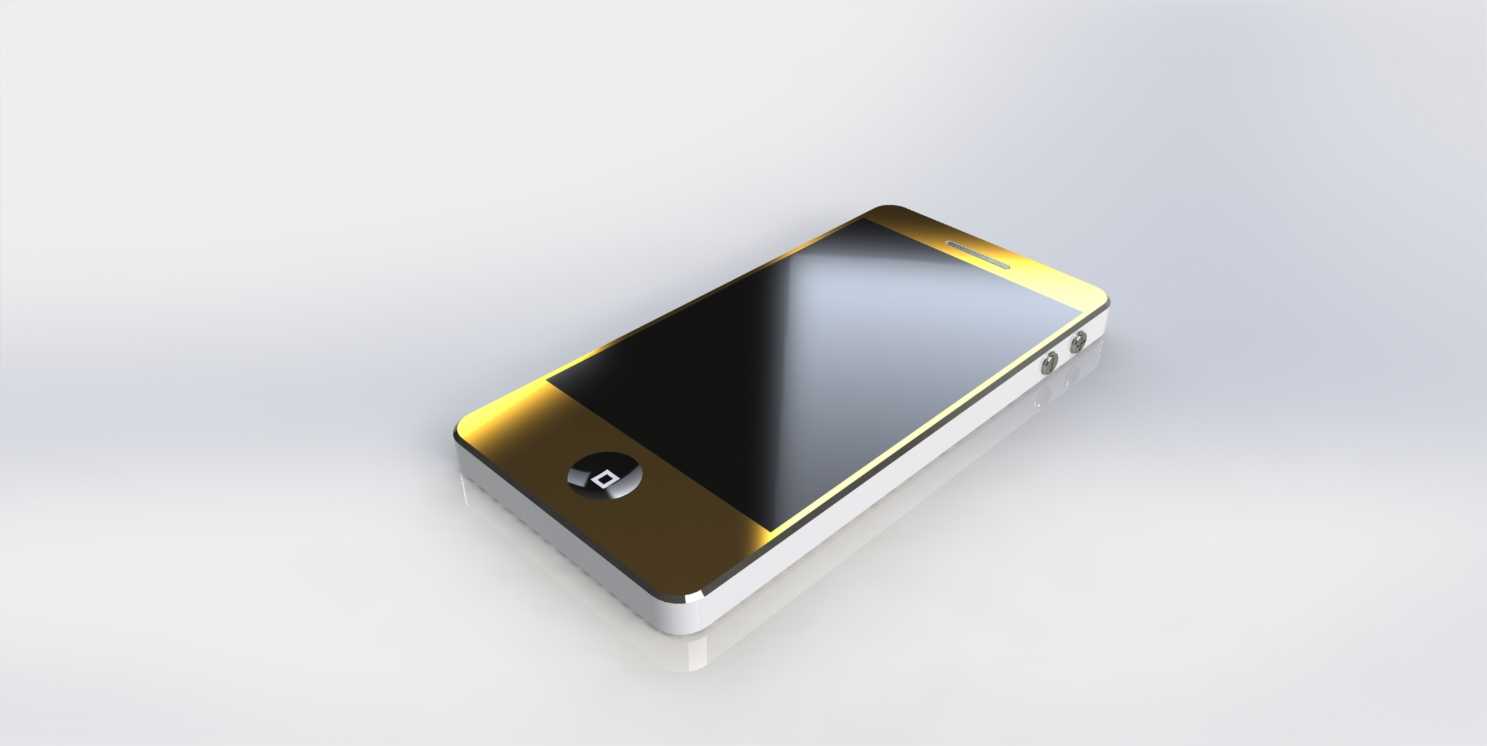

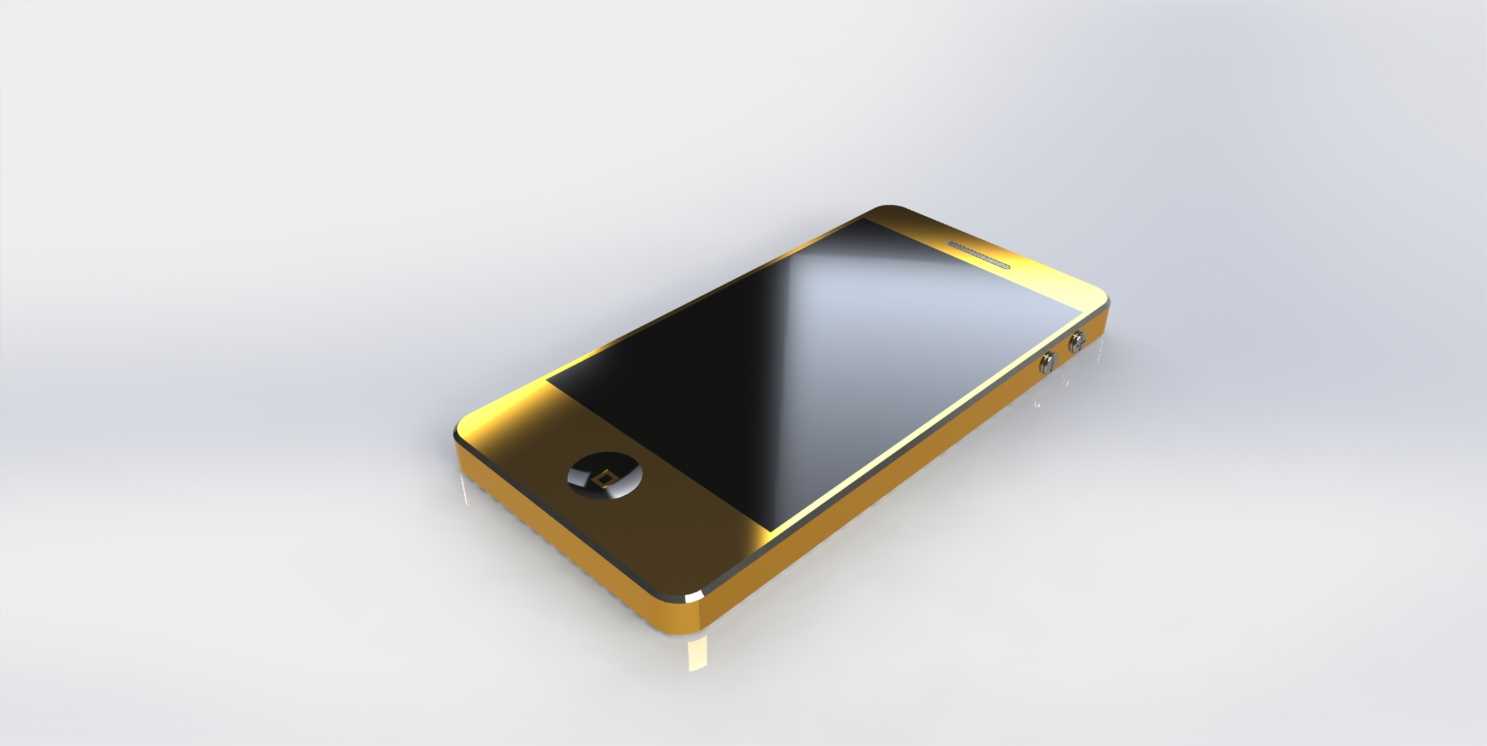

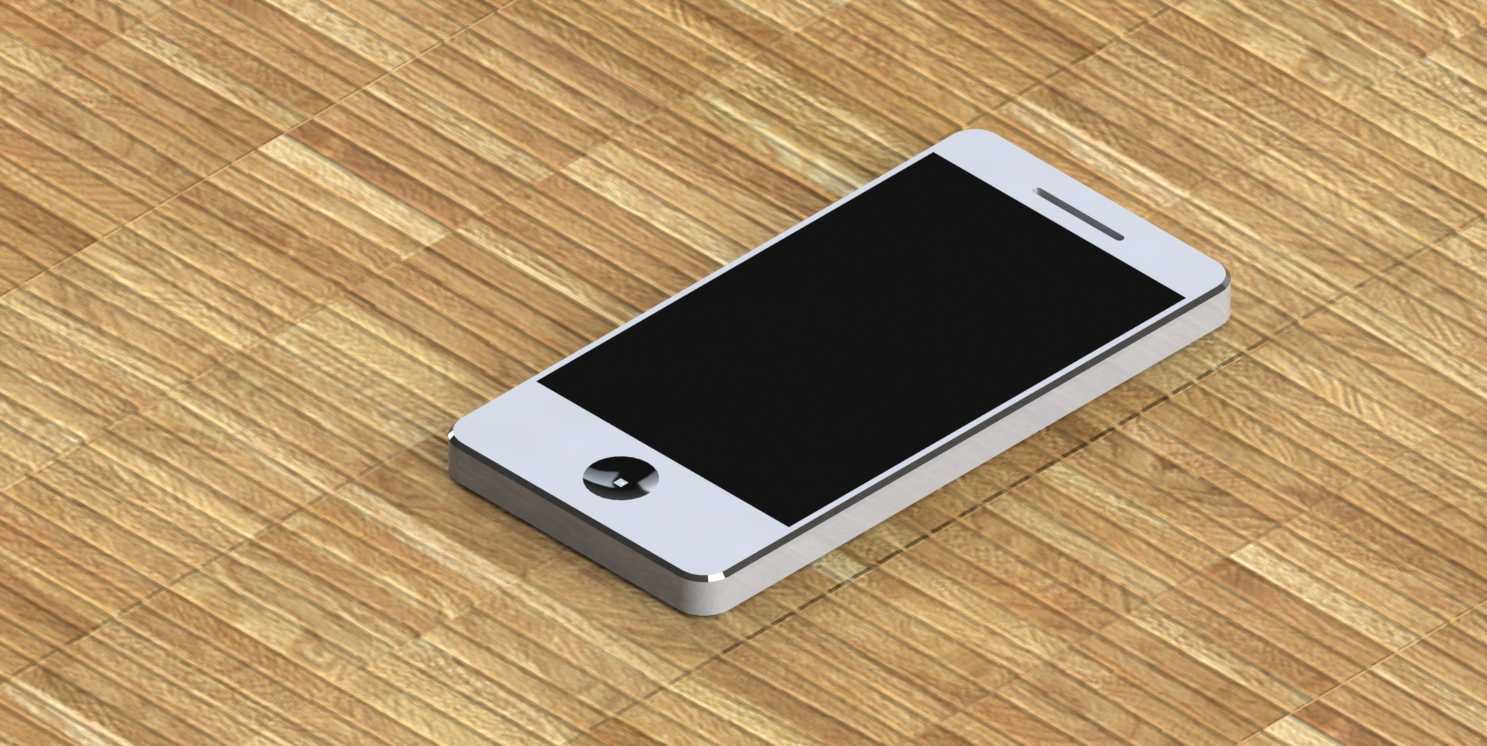

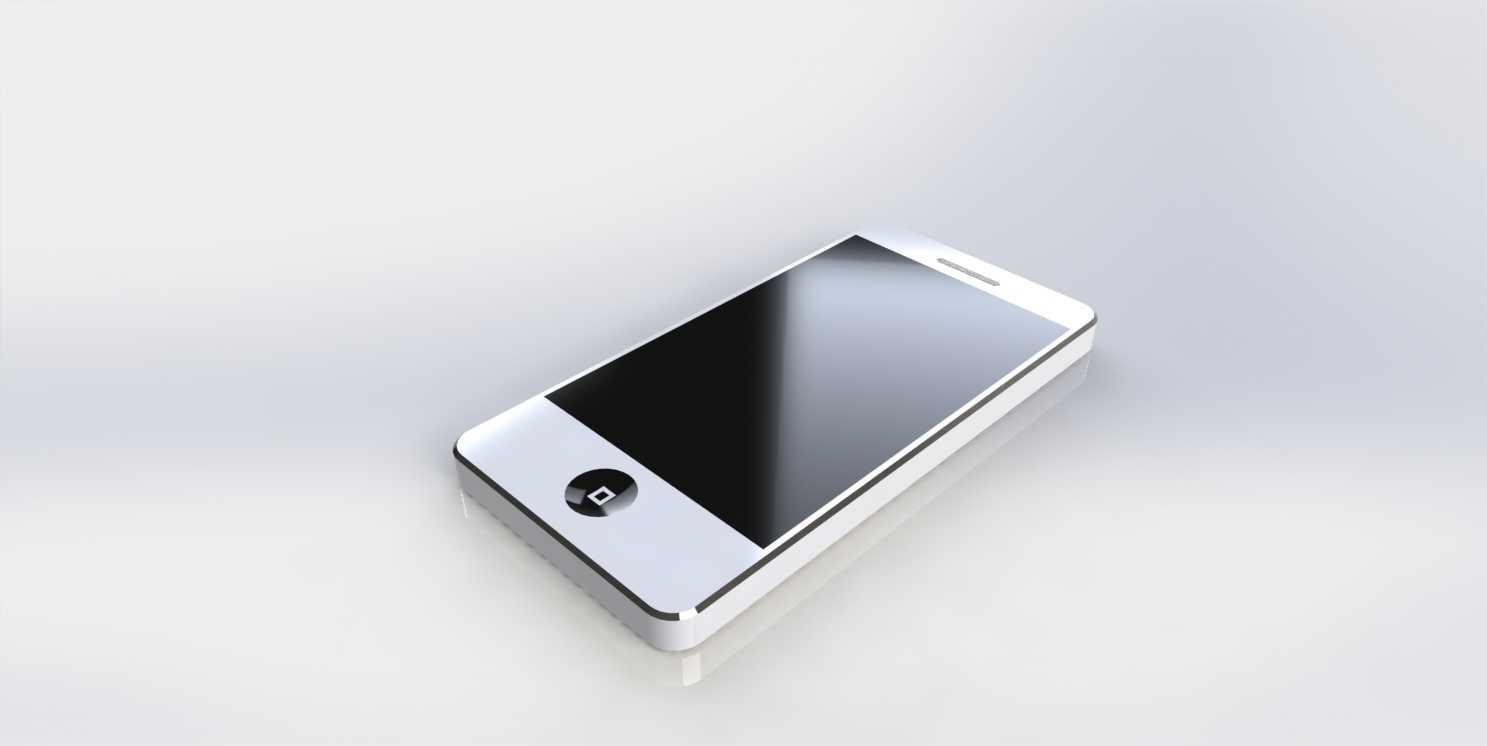

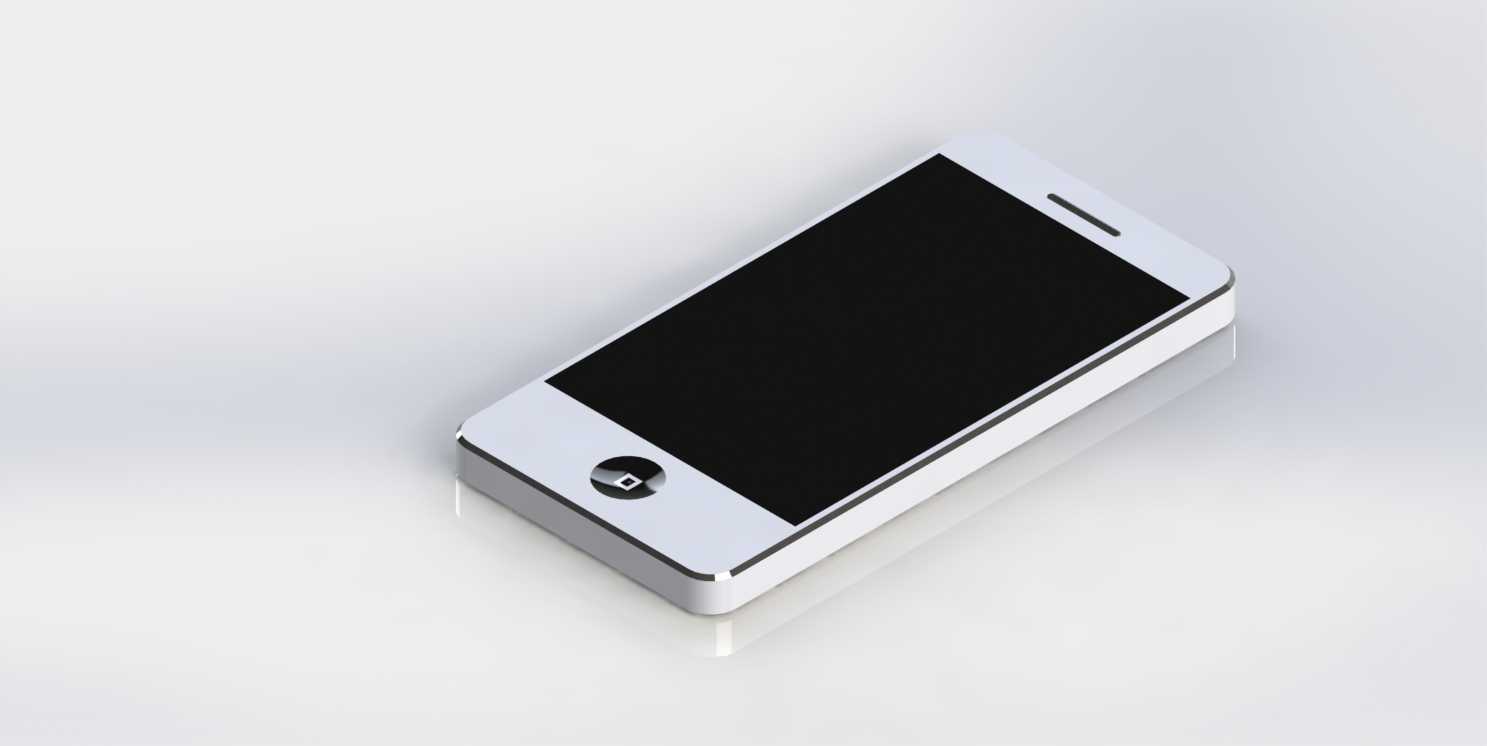

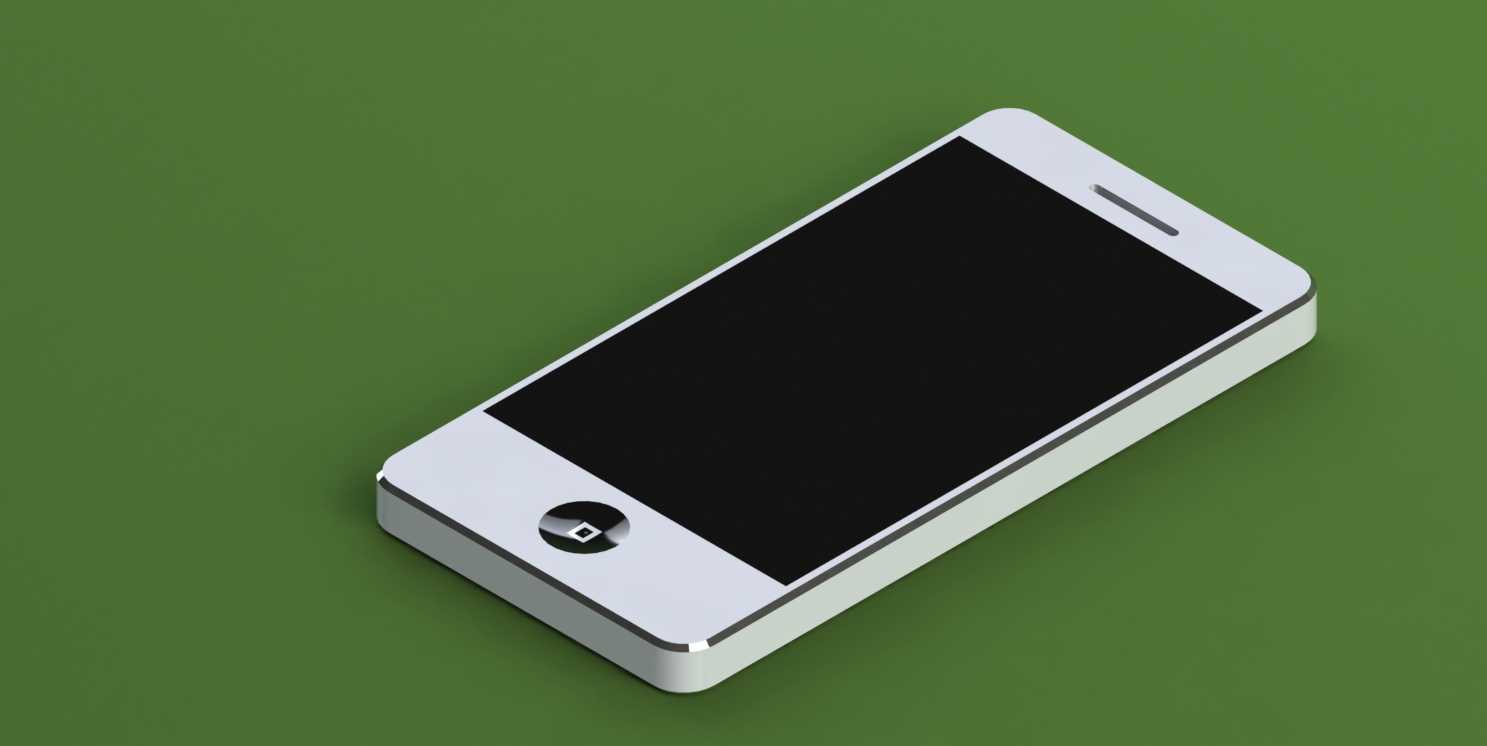

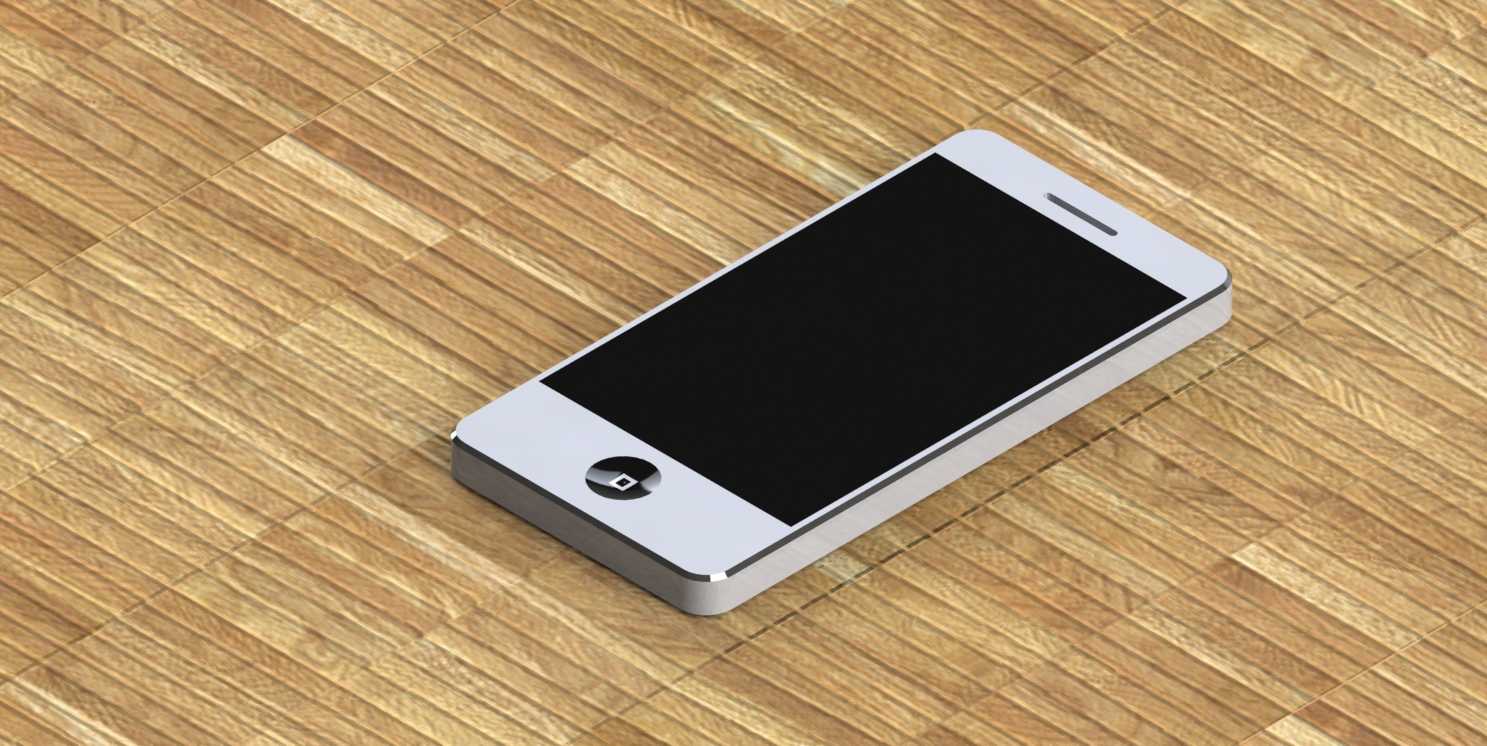

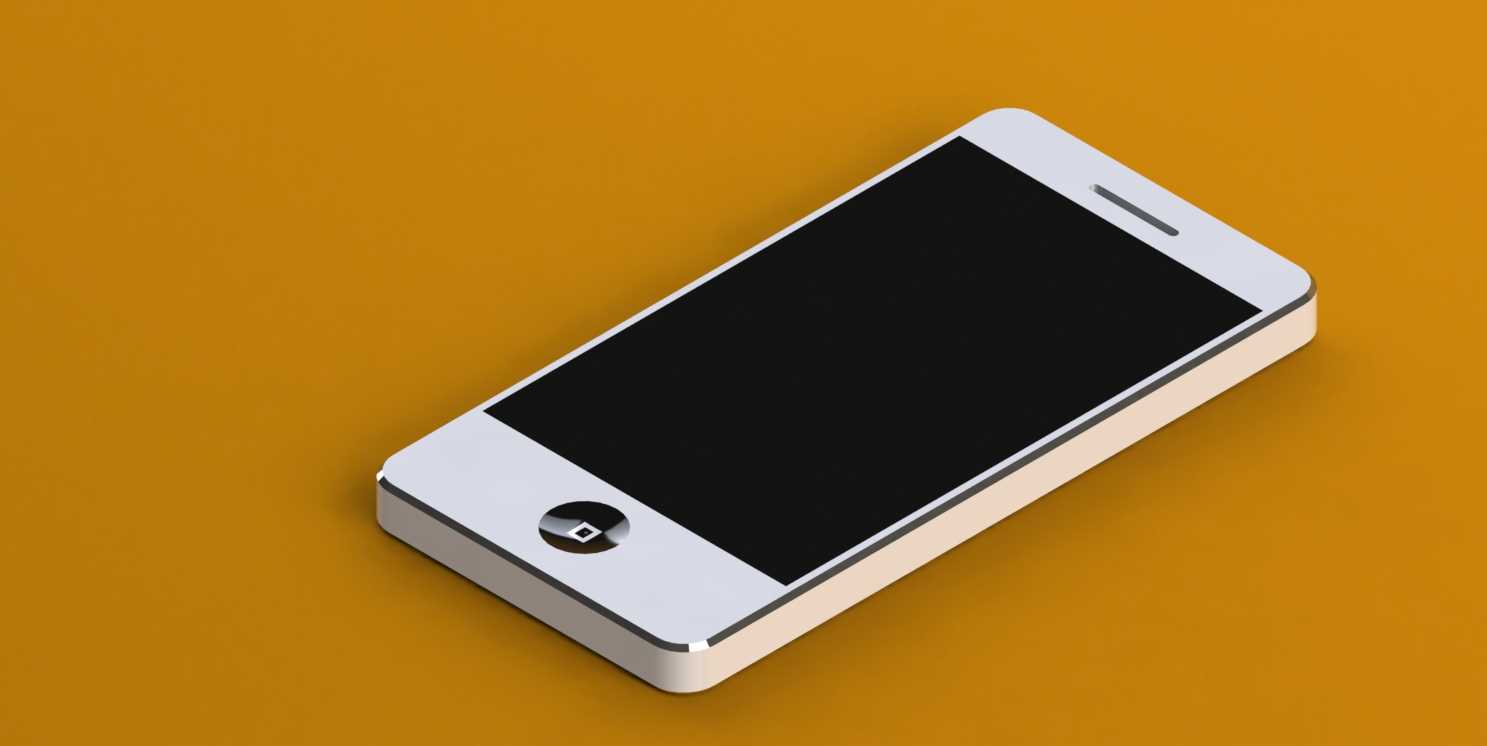

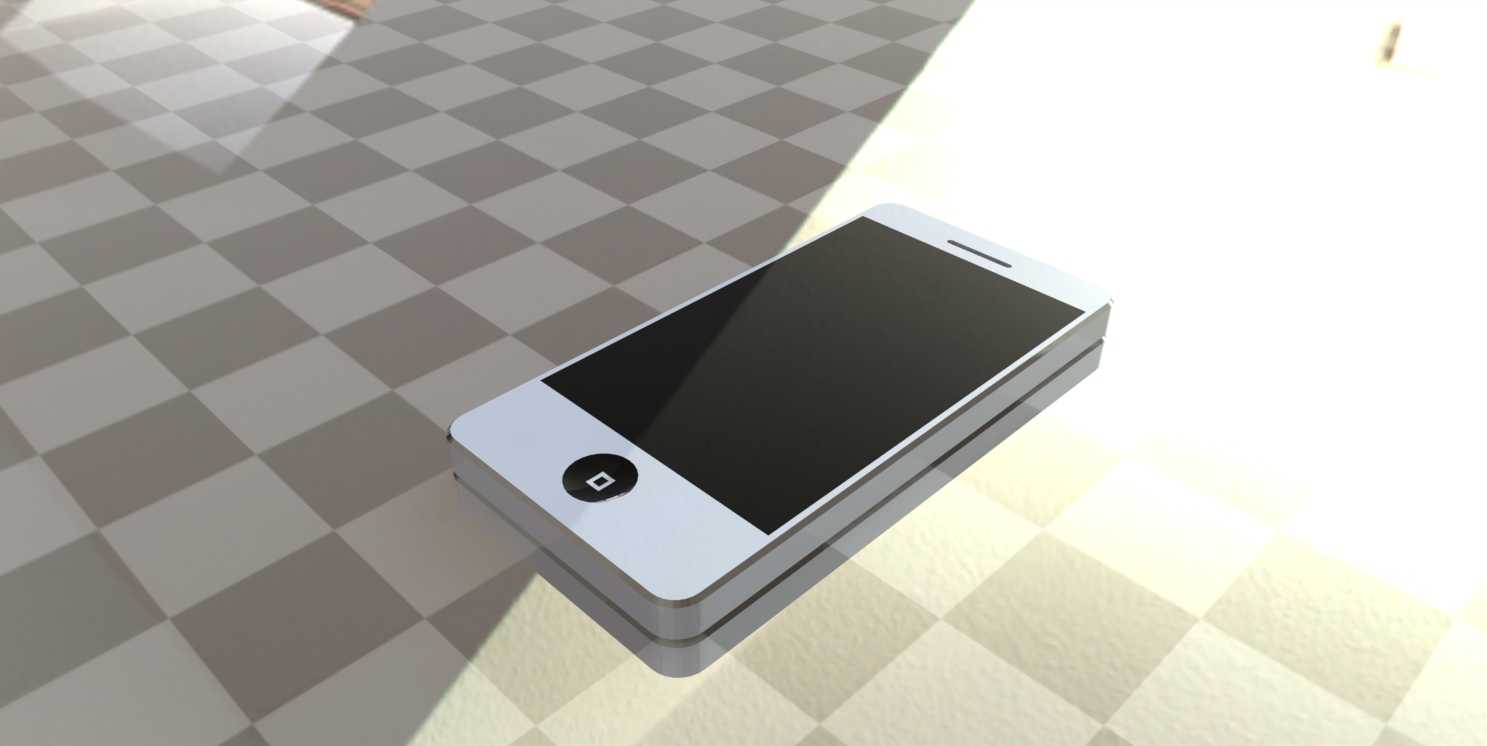

　　本次建模的智能手机外观结构，针对消费电子领域手持通讯终端的结构验证需求搭建，可直接用于产品前期外观评审、结构干涉校验、周边配件适配开发等场景。从实际工程落地角度看，这类手持通讯设备的建模核心，首先要平衡握持手感与内部元器件堆叠的边界约束，建模过程中先确定整机的外轮廓基准：整机采用一体化金属中框搭配前后玻璃面板的经典结构，中框边缘做连续的圆弧倒角过渡，倒角半径控制在1.2mm，既保证单手握持时边缘不会硌手，也能给屏幕缓冲泡棉、中框密封胶条预留足够的安装空间。机身侧面的实体按键布局完全贴合日常操作逻辑，机身左侧从上至下布置静音拨杆、两枚音量调节按键，按键与中框的配合间隙控制在0.15mm，既保证按键按压时的行程反馈清晰，

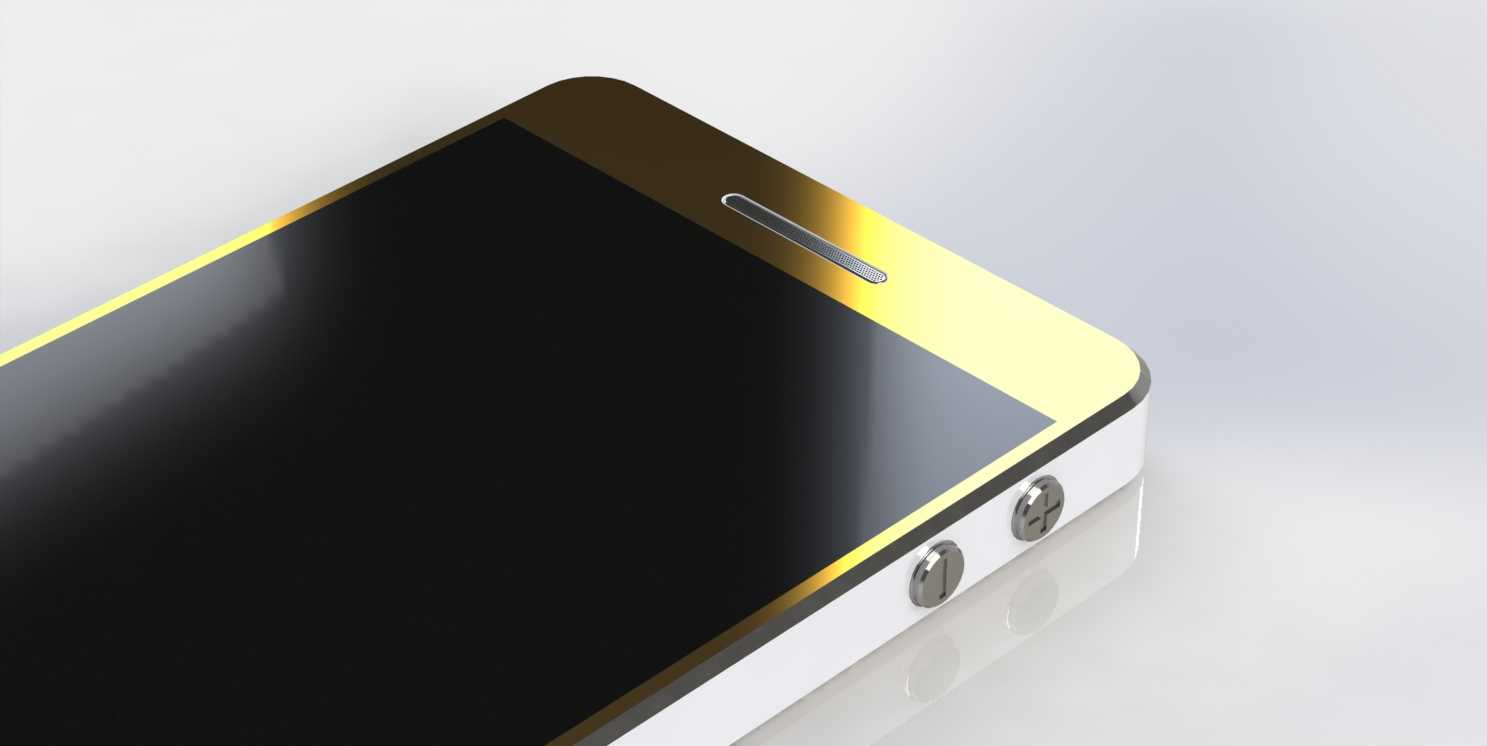

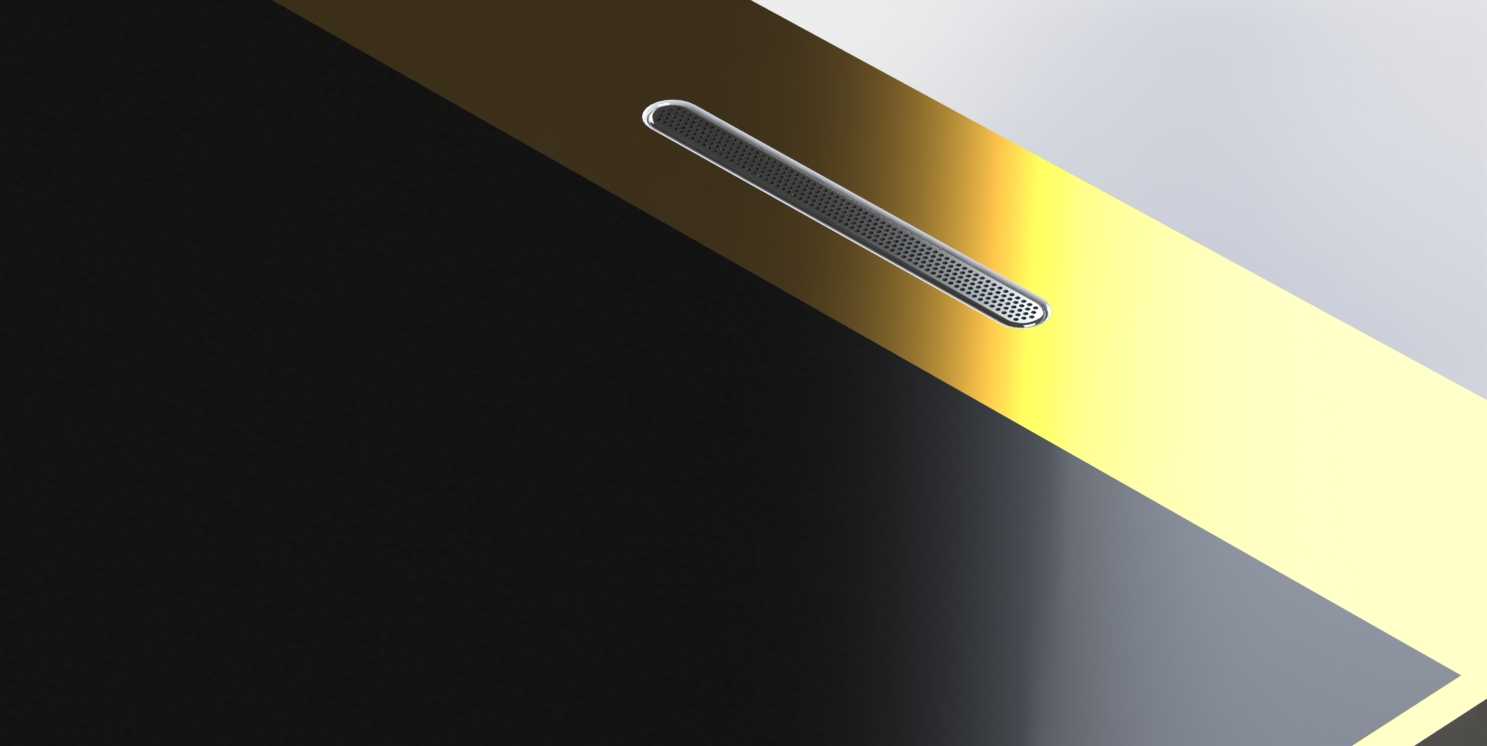

　　也避免间隙过大进灰影响按键寿命；机身右侧布置电源按键，按键位置对应单手握持时拇指的自然触控区域，按压行程设定为0.3mm，触发力度控制在1.8N左右，匹配主流消费电子的按键手感标准。机身顶部预留细长的听筒开槽，开槽宽度1.8mm，深度0.8mm，开槽边缘做0.2mm的倒角处理，避免注塑成型时出现毛边缺陷，同时开槽位置与前面板玻璃的听筒开孔完全对齐，保证通话时声音传导无遮挡。建模时对中框的金属切边做了细节还原，切边与圆弧面的衔接处做R0.1mm的微小圆角，避免加工时出现应力集中导致的崩边问题，同时也能提升整机外观的精致度。从安装边界来看，整机厚度控制在7.1mm，宽度67.1mm，长度138.3mm，这个尺寸边界是在堆叠主板、电池、

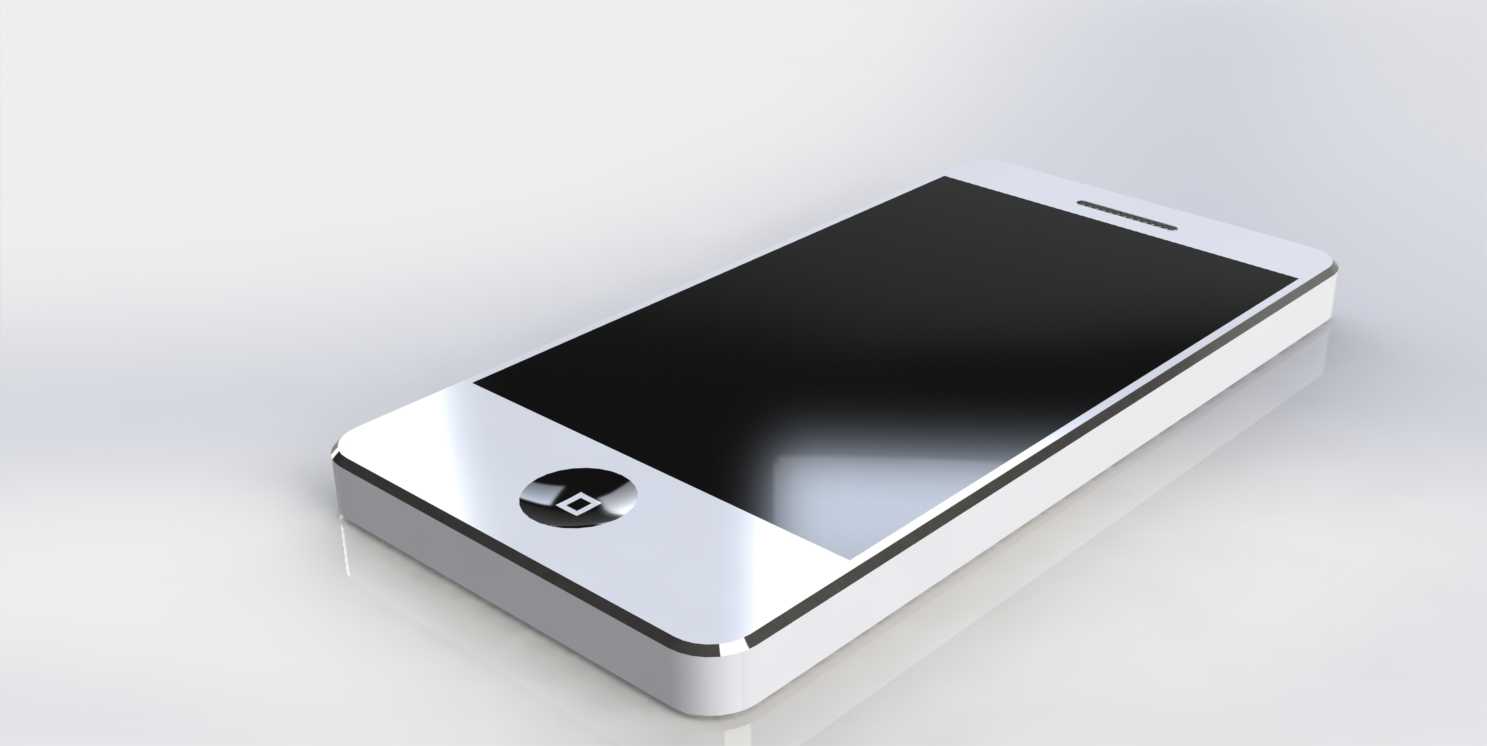

　　摄像头模组、屏幕总成等核心元器件后反复调整得出的，既保证内部元器件有足够的安装空间，也能兼顾单手握持的舒适度。屏幕部分采用2.5D弧面玻璃设计，玻璃边缘的弧面与中框的圆弧倒角自然衔接，玻璃与中框之间预留0.1mm的点胶空间，用于填充防水密封胶，可实现日常泼溅防护的结构要求。建模过程中特意还原了机身底部的对称开孔布局，一侧为扬声器出声孔，另一侧为麦克风收音孔，开孔直径0.9mm，孔间距1.5mm，开孔位置避开内部天线的净空区域，避免金属开孔对天线信号造成屏蔽干扰。从设计思路上看，这款机型的结构设计核心是在有限的机身空间内，平衡结构强度、握持手感、功能布局三者的关系，中框采用6系铝合金材质，在保证结构强度的同时控制整机重量，

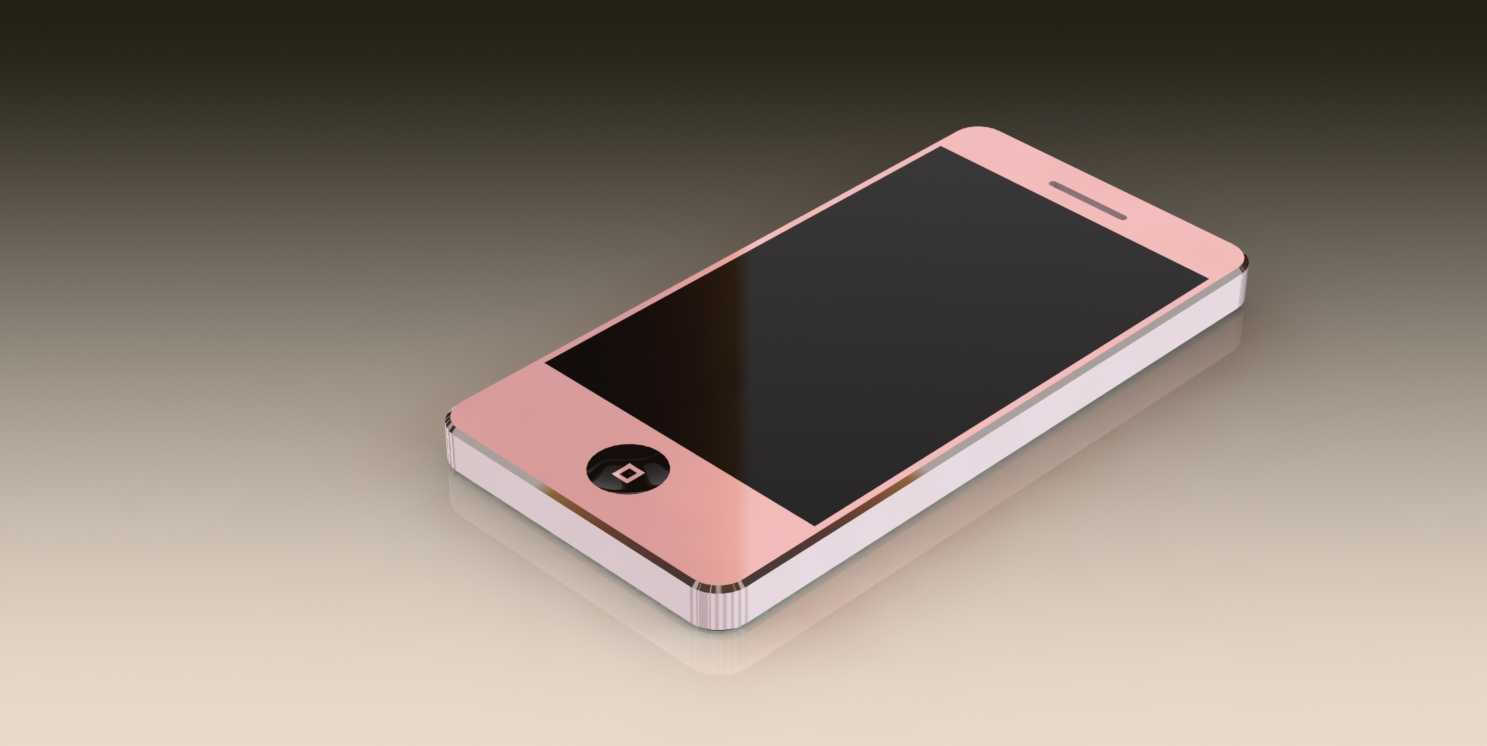

　　建模时对中框的内部加强筋做了简化还原，加强筋厚度0.6mm，沿中框内侧周向布置，可提升中框的抗弯折性能，避免日常使用中出现机身弯曲变形的问题。在实际应用场景中，这类三维模型可用于手机保护壳的开模前验证，通过模型与保护壳的装配干涉检查，提前调整保护壳的卡扣位置、开孔精度，减少开模后的修模次数；也可用于展示类场景的渲染输出，还原产品的真实外观质感，为产品宣传、电商展示提供精准的三维素材。建模时对所有外观面的曲率做了连续检查，保证曲面之间G2连续，避免后续渲染或数控加工时出现面的折痕问题，按键的分型面位置设置在按键侧面与中框贴合的非外观面，保证外观面无分型线痕迹，提升产品的外观品质。同时建模时考虑了装配的工艺性，所有外观零件的拔模角度控制在1度以上，避免注塑或CNC加工时出现脱模困难的问题，中框与前后玻璃的配合台阶高度差控制在0.05mm以内，避免装配后出现刮手的台阶感。
