密集排布式多组齿轮阵列集成结构设计

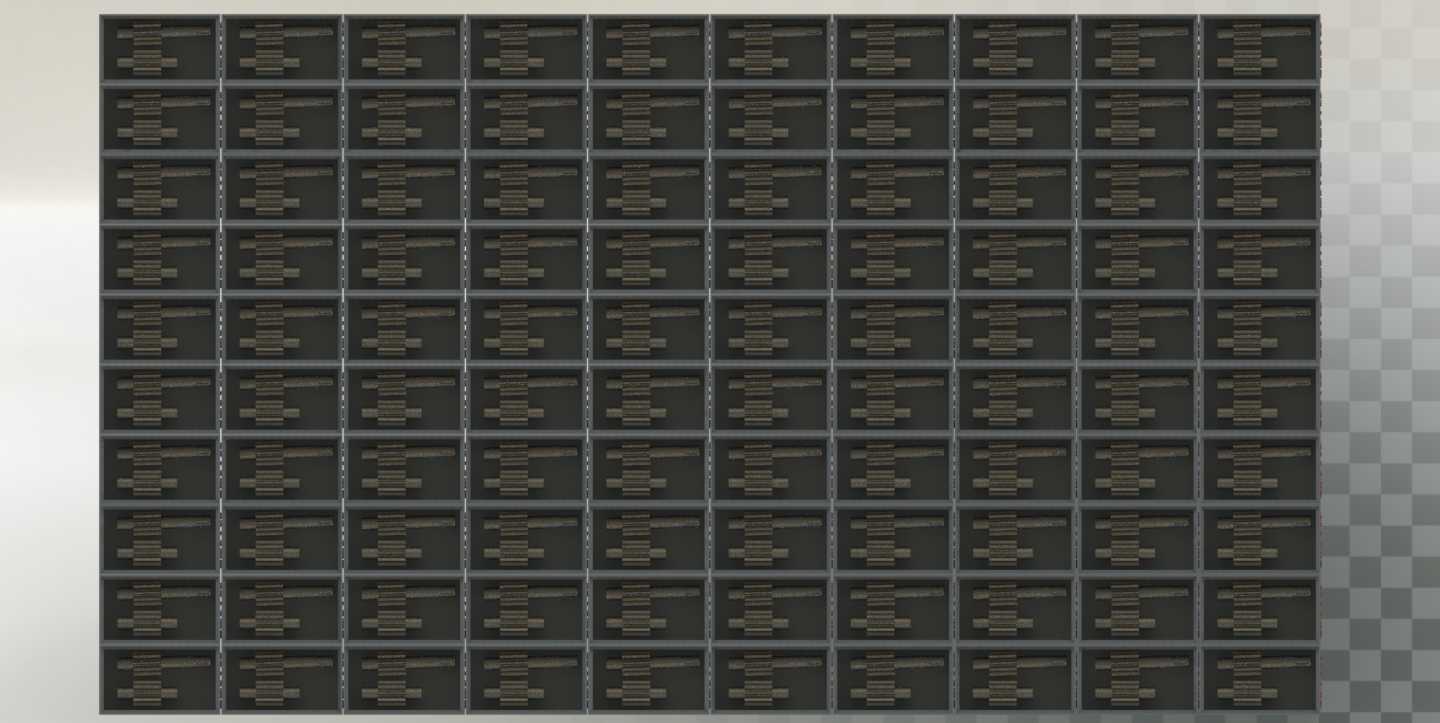

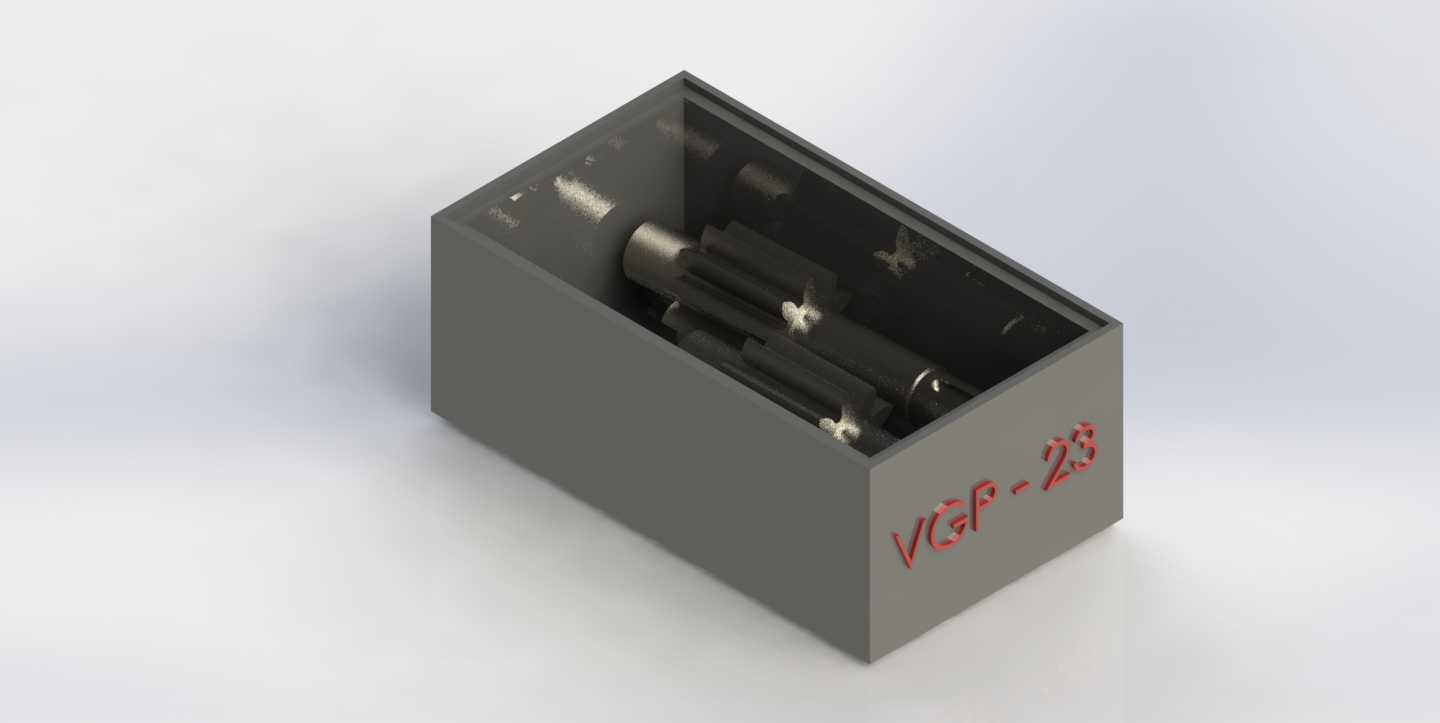

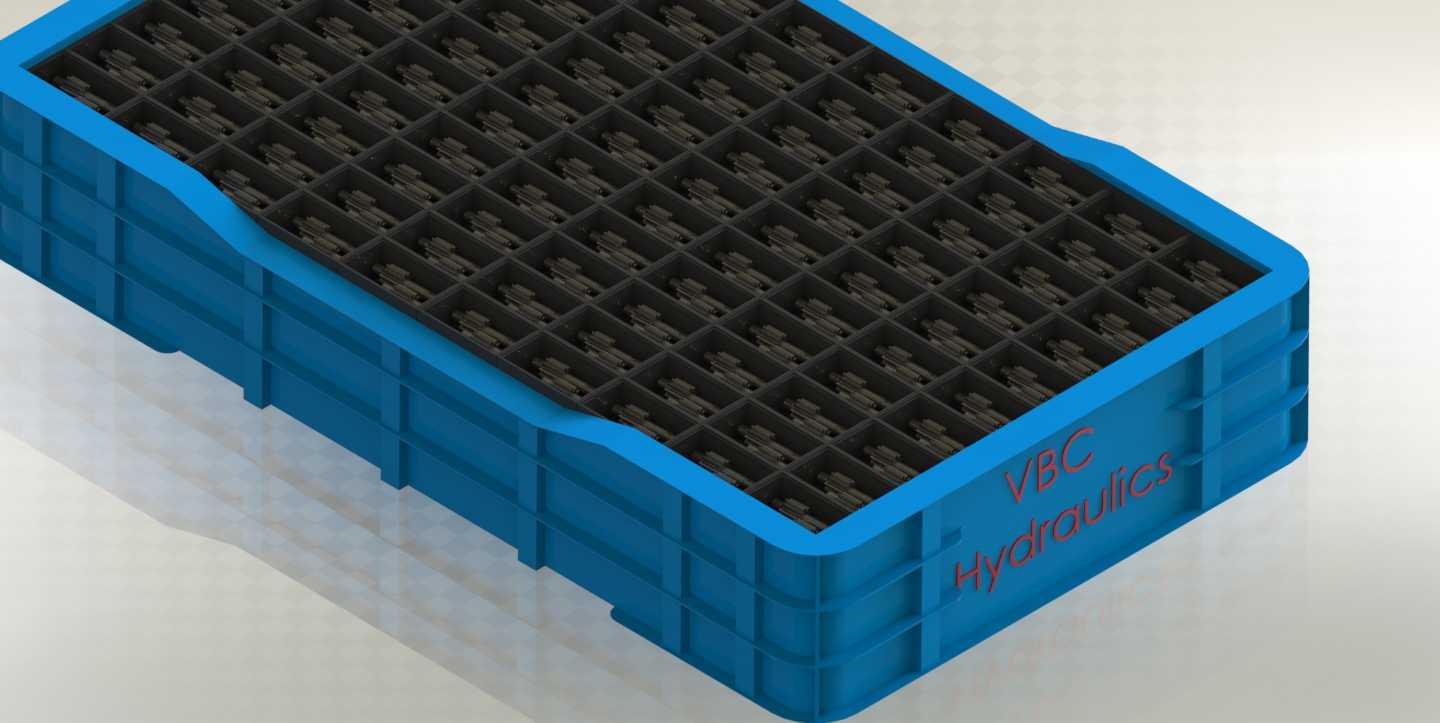

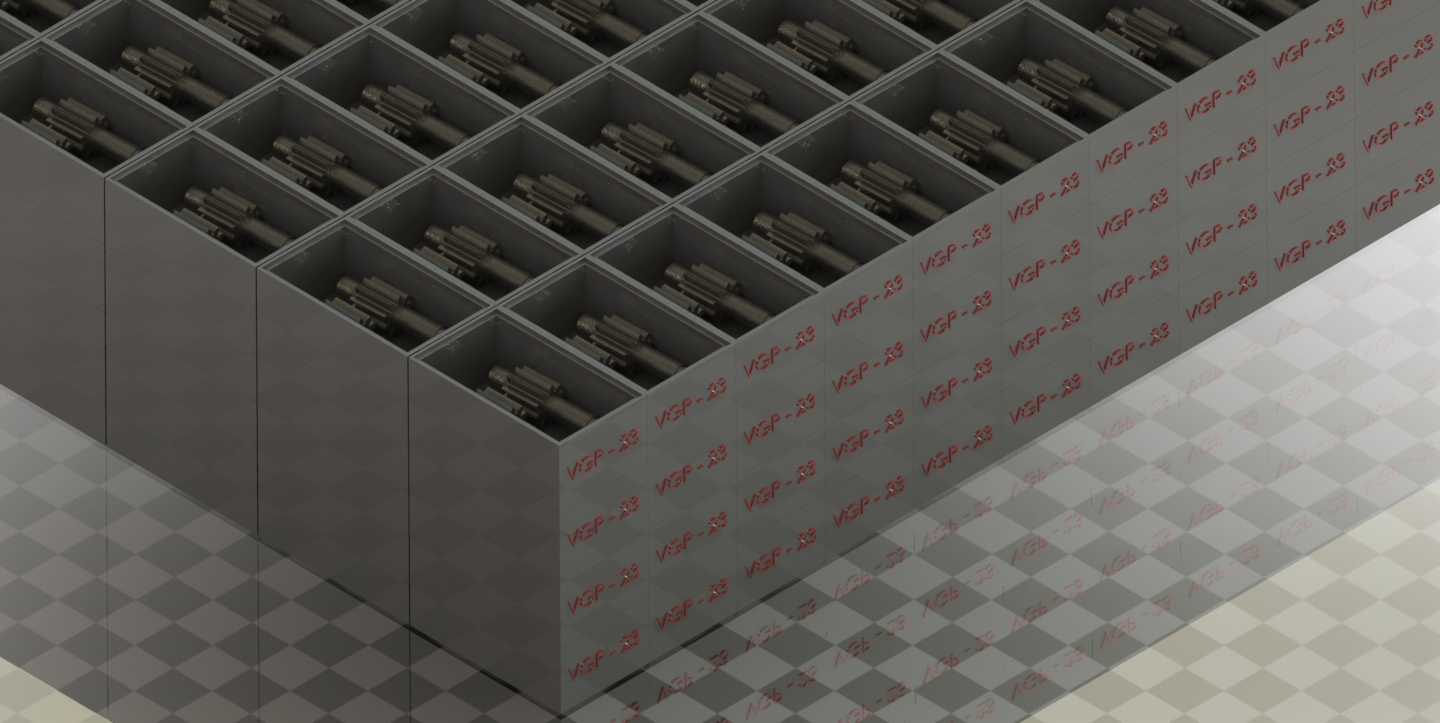

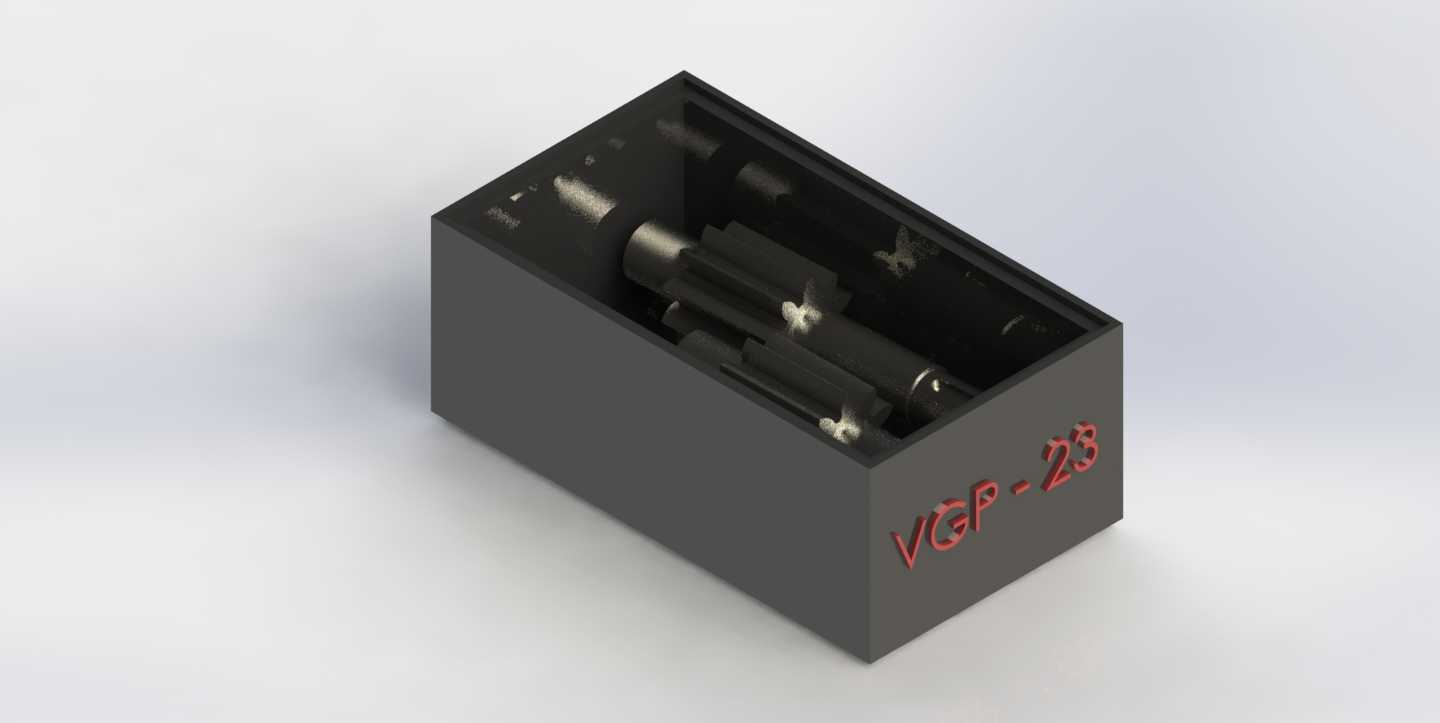

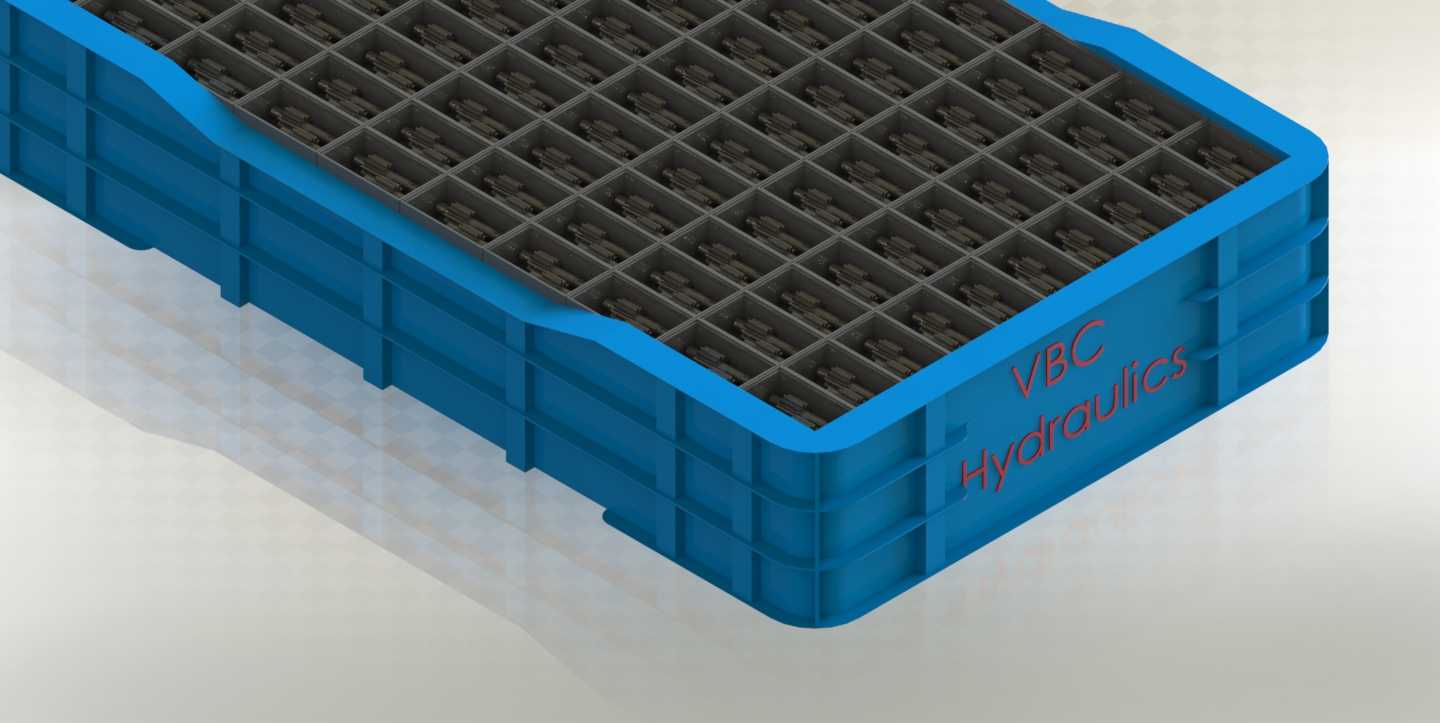

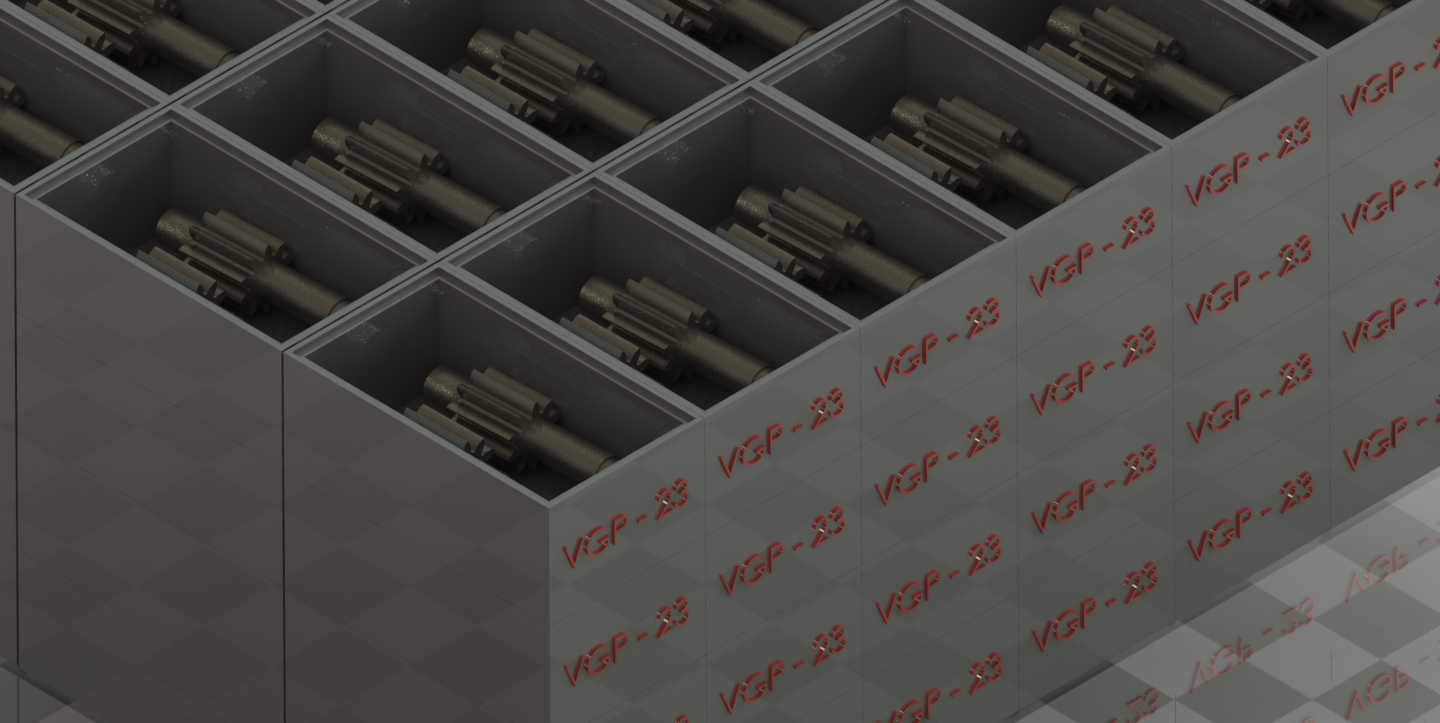

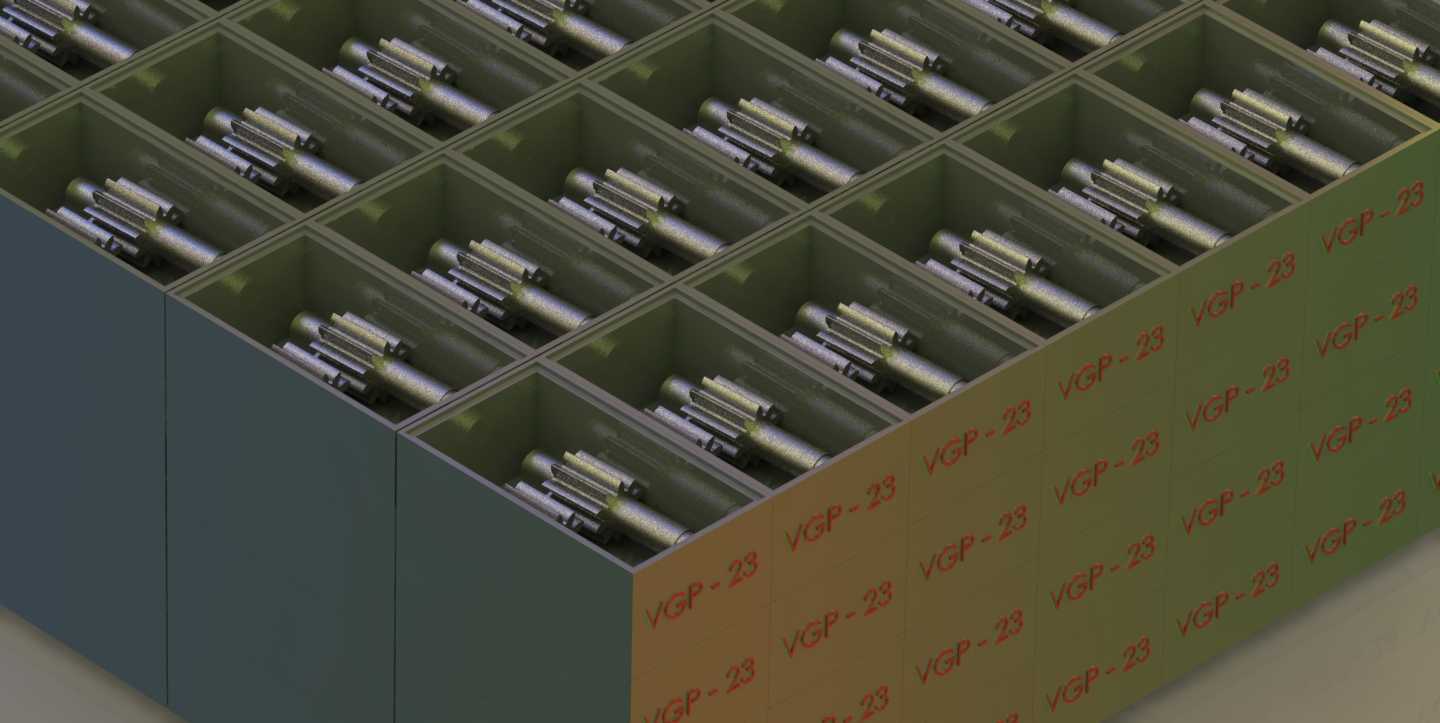

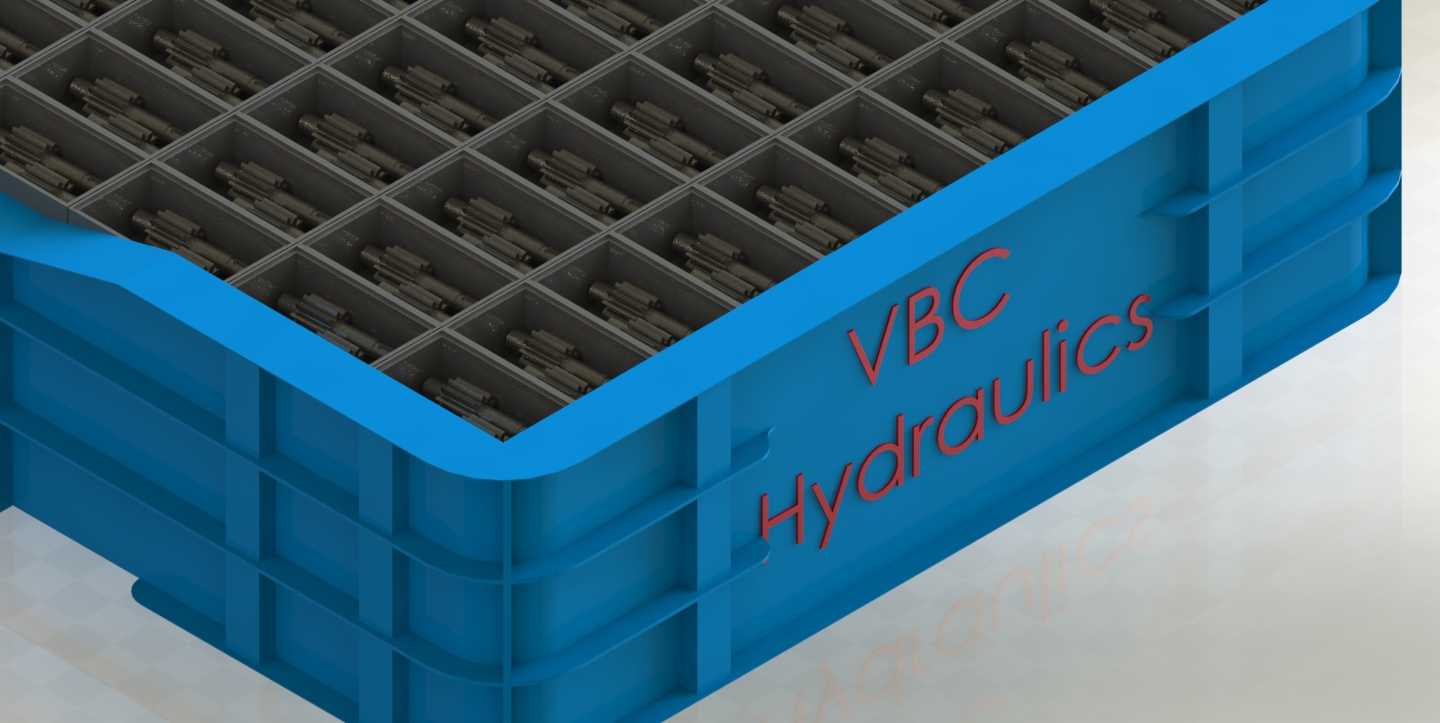

　　这类密集阵列式齿轮组布置结构，多应用在需要多点位同步动力输出、多工位并行传动的工业设备场景中，常见于小型精密自动化产线的分料机构、多轴联动的小型加工模组、以及需要统一动力源驱动多个执行端的通讯设备内部传动单元中。不同于常规单组齿轮副仅完成两轴间的动力传递，该结构将数十组齿轮单元按照规整的矩阵形式集成在同一个基座框架内，所有齿轮单元的安装基准统一，能够实现单动力输入下，所有输出端的同步转速输出，或者通过不同齿数的齿轮搭配，在同一阵列内实现不同工位的差异化转速匹配。

　　从设计思路来看，该结构首先要解决的是密集排布下的齿轮啮合间隙控制问题，每一个齿轮单元的安装轴孔位置度公差需要控制在0.02mm以内，避免相邻齿轮组在运行过程中出现干涉、卡滞或者传动间隙过大导致的传动误差累积。基座采用整体式的框架结构，而非分体式拼接，就是为了保证所有安装位的相对位置精度不会因为装配累积误差出现偏移，框架的侧壁厚度经过受力校核，能够承受所有齿轮组满负载运行时的径向作用力，不会出现侧壁形变导致的齿轮轴偏斜。

　　在实际功能层面，这种阵列式齿轮组不需要为每一个传动点位单独配置驱动源，仅需要在阵列的输入端接入一个动力电机，就可以通过齿轮之间的依次啮合，将动力传递到每一个输出点位，大幅减少了驱动元件的配置数量，降低设备整体的布线复杂度与控制难度，同时也缩小了整个传动单元的占用空间。每一组齿轮单元都采用标准化的模数与齿宽设计，备件替换时不需要单独定制，直接取用同规格标准齿轮即可完成维护，降低后期运维的成本。

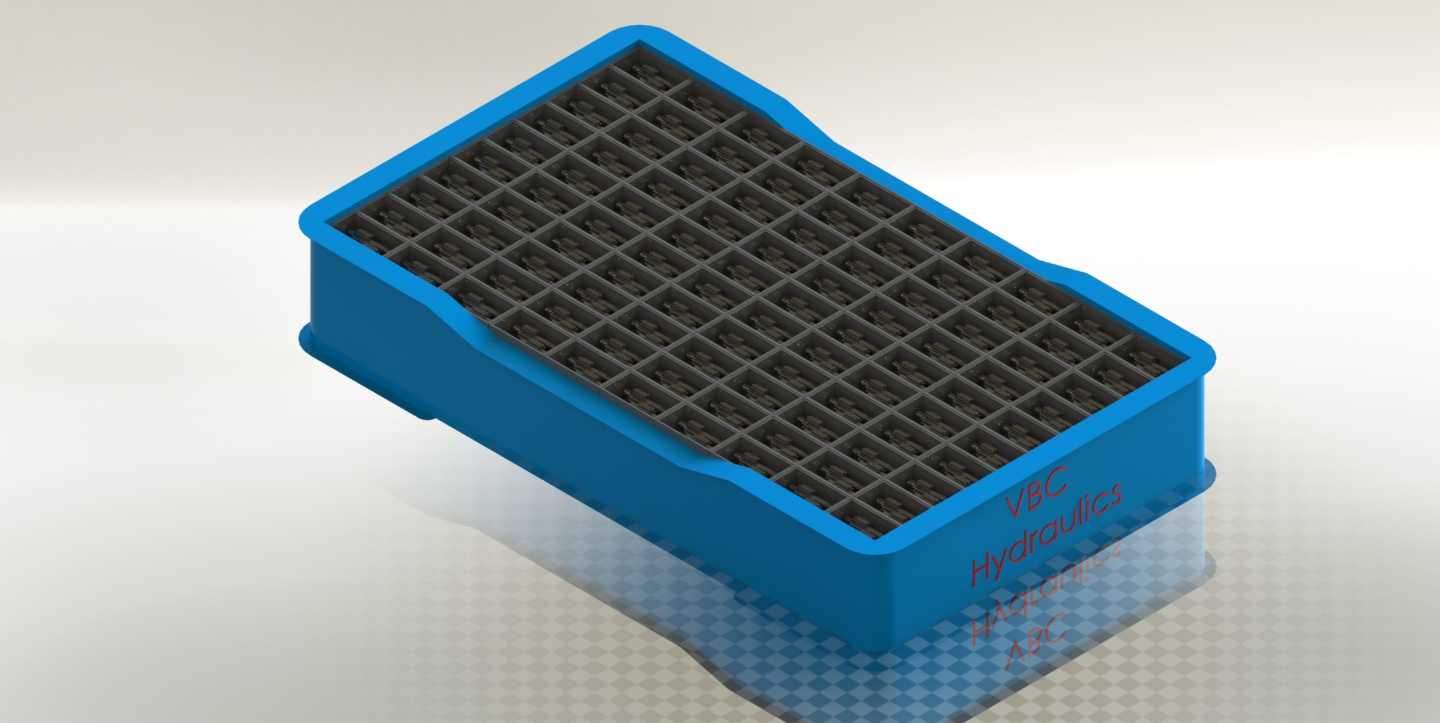

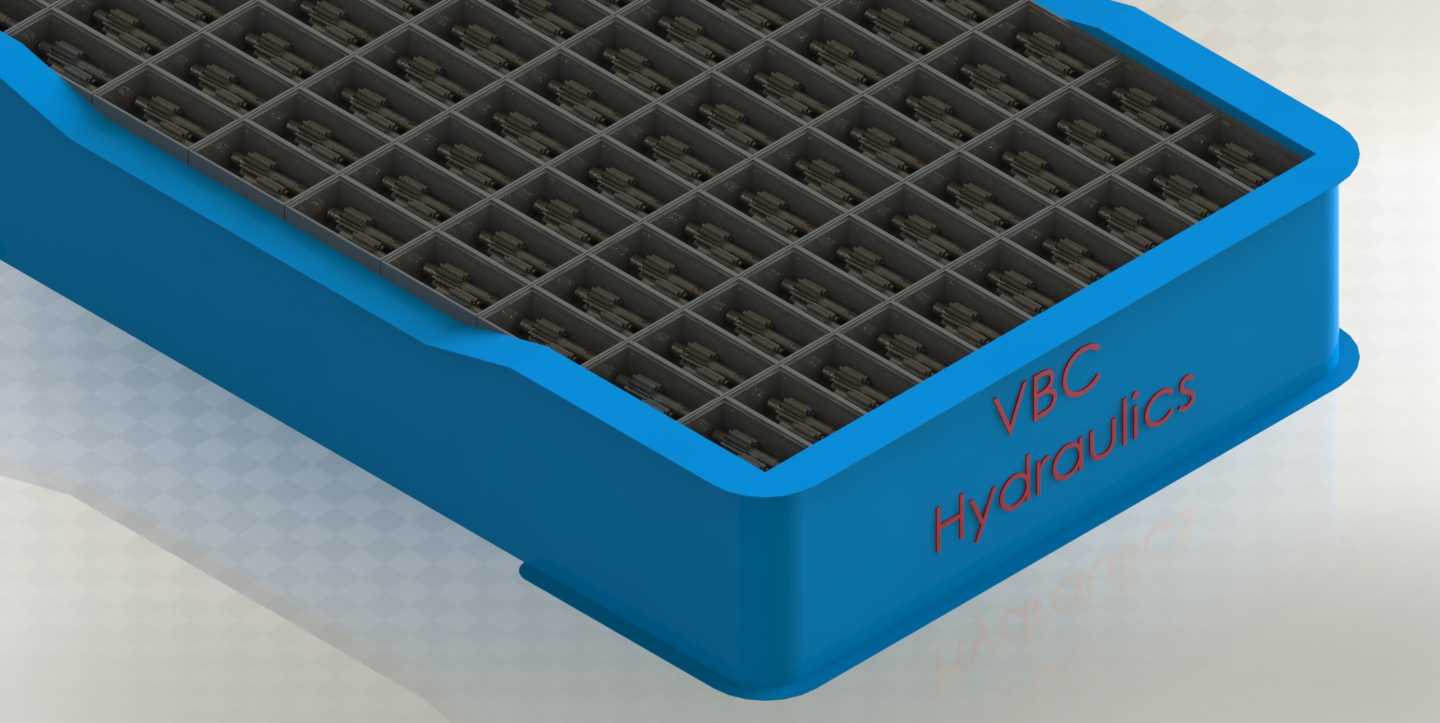

　　外形尺寸与安装边界方面，整个结构为规则的长方体构型，底面为统一的安装基准面，预留了对应矩阵排布的安装固定孔位，可以直接通过螺栓固定在设备的安装平台上，不需要额外设计转接安装板。结构的高度方向尺寸经过压缩，所有齿轮的顶端都不超出基座框架的上沿，避免运行过程中齿轮与设备内其他布线、结构件发生刮碰。输入端设置在阵列的边角位置，动力接入方向可以根据设备内部的空间布局选择水平接入或者垂直接入，不会影响整个阵列的传动效率。

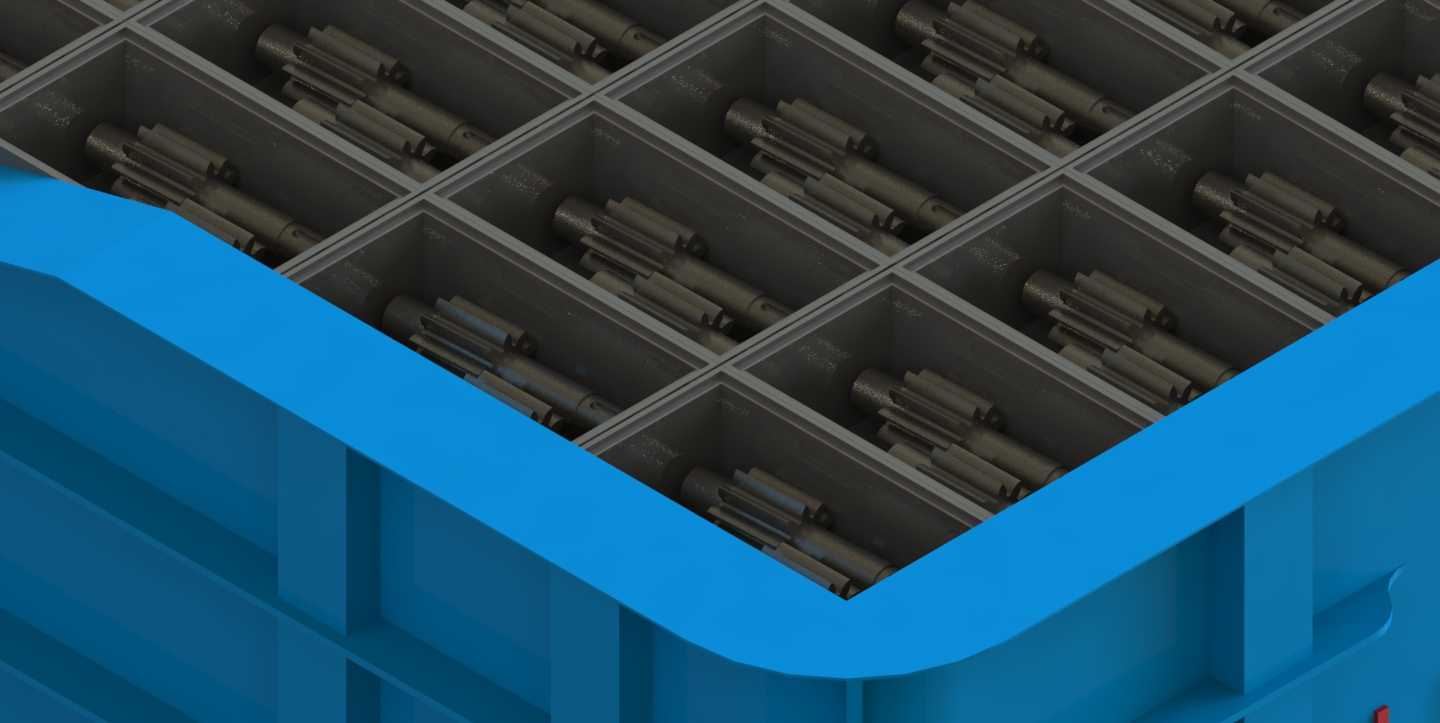

　　设计过程中还需要考虑润滑结构的预留，整个基座框架的底部预留了储油槽，齿轮组运行过程中可以通过齿轮的带油作用实现自润滑，不需要单独为每一组齿轮配置润滑管路，进一步简化了结构。相邻齿轮组之间的肋板结构既起到了加强基座刚性的作用，也能够分隔不同齿轮组的润滑空间，避免润滑脂在阵列内随意流动堆积。同时，这种规整的矩阵排布也方便在输出端直接连接对应的执行元件，比如小型凸轮、拨杆、滚轮等执行部件，不需要额外设计传动转接结构，大幅缩短了设备整体的设计与装配周期。

　　在实际选型适配时，需要根据每个输出点位需要传递的扭矩大小，调整对应位置齿轮的模数与齿厚，对于负载较大的点位，可以适当加大齿轮模数，提升单组齿轮的承载能力，对于负载较小的点位，可以采用较小模数的齿轮，进一步压缩整体结构的尺寸。整个齿轮组阵列的传动效率可以达到94%以上，动力在阵列内传递的过程中损耗极低，适合长时间连续运行的工业场景，不会因为多组齿轮的连续传递出现明显的动力衰减。
