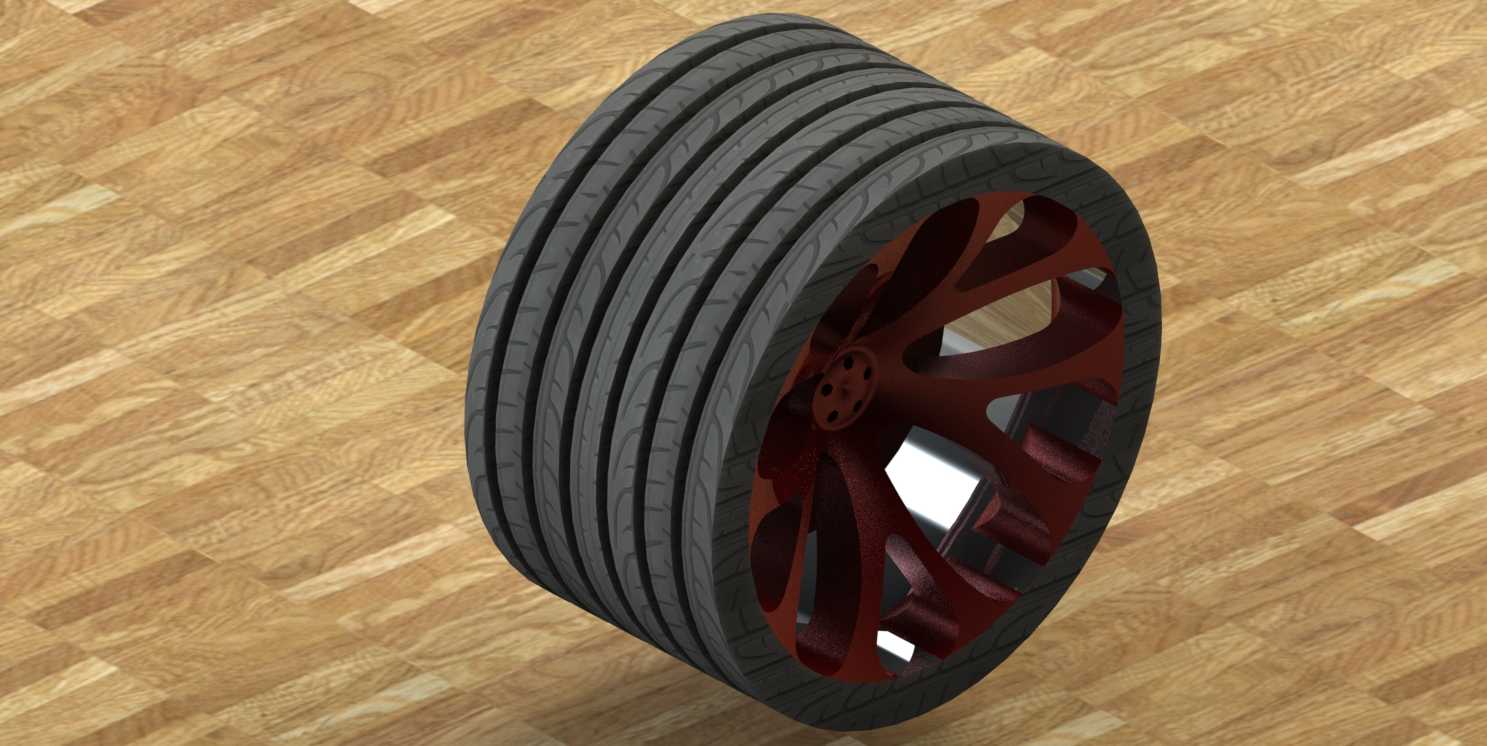

多辐条轮毂配套乘用车橡胶轮胎结构

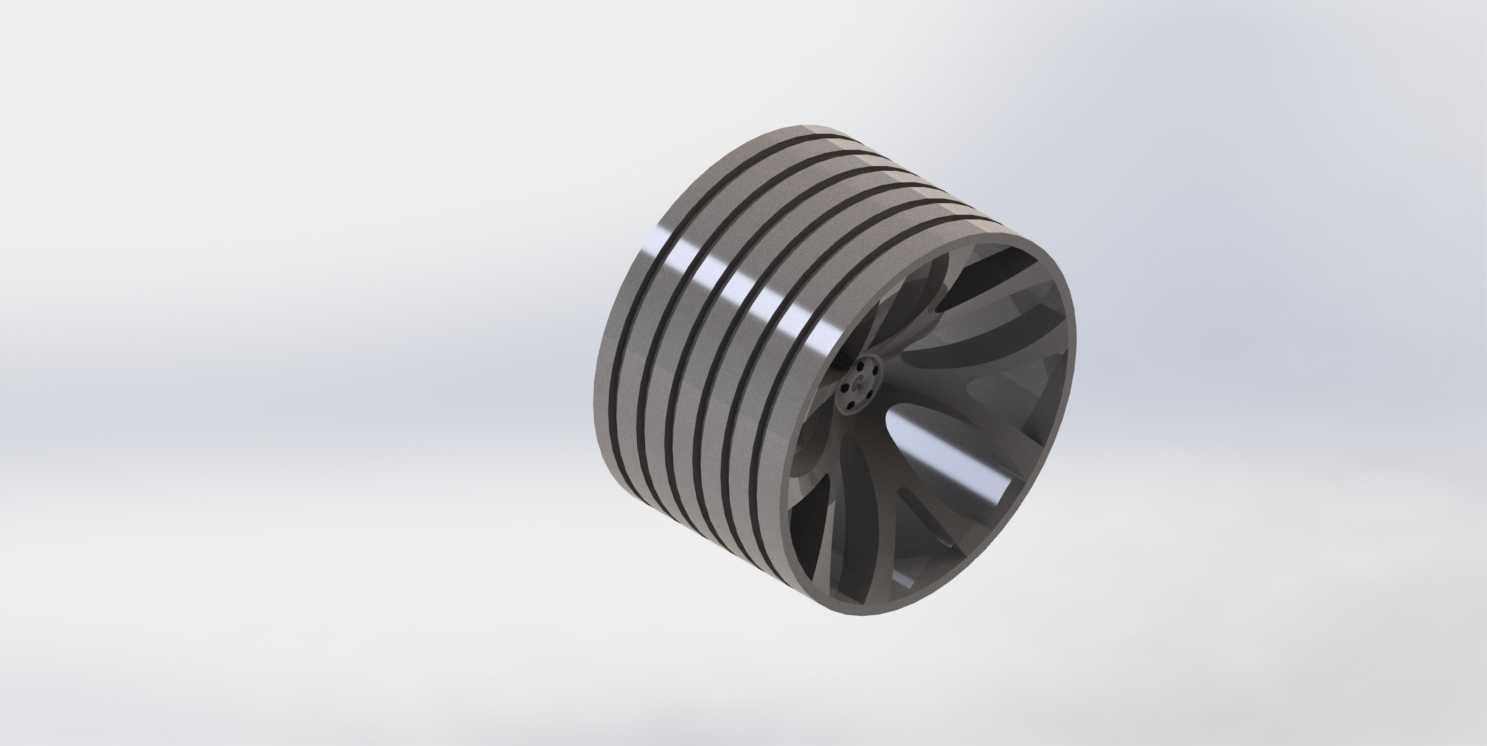

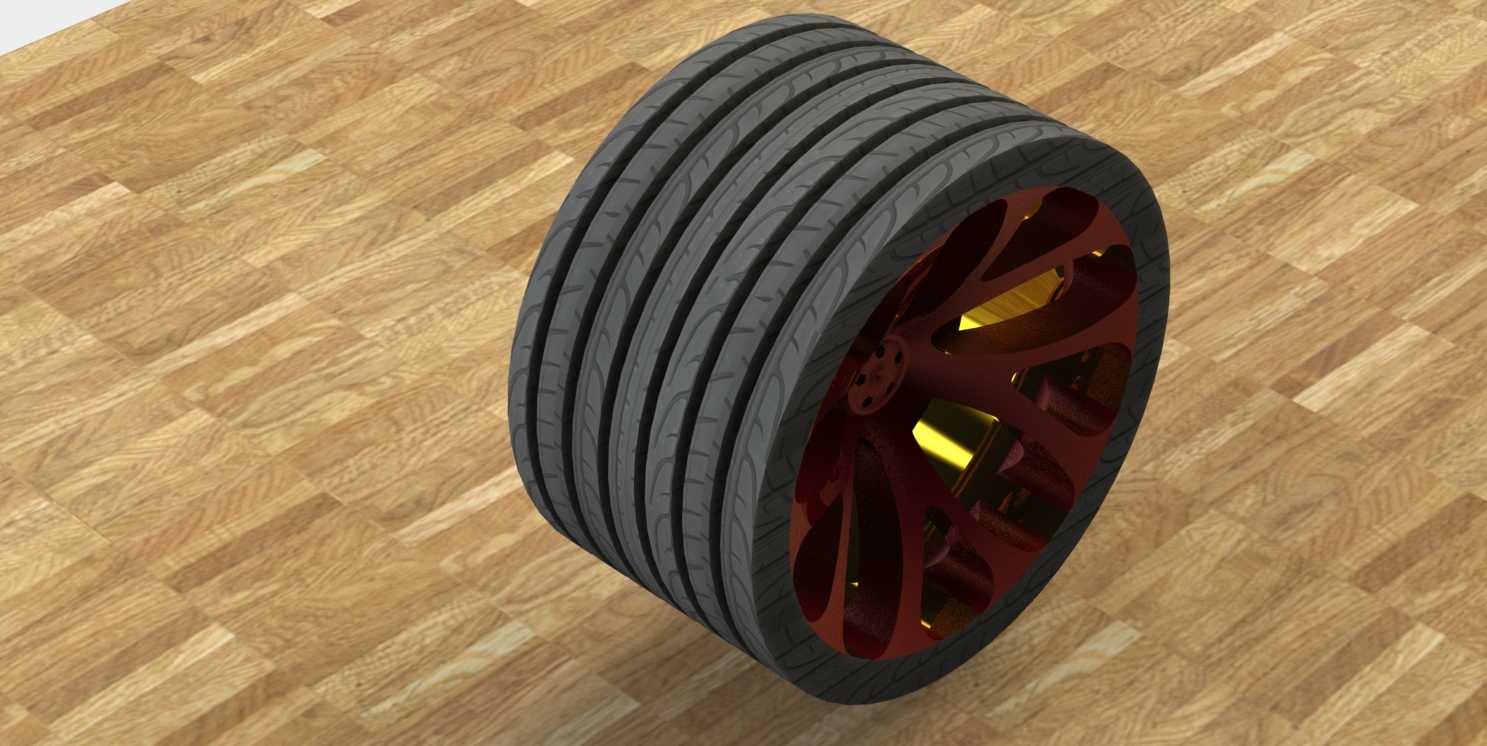

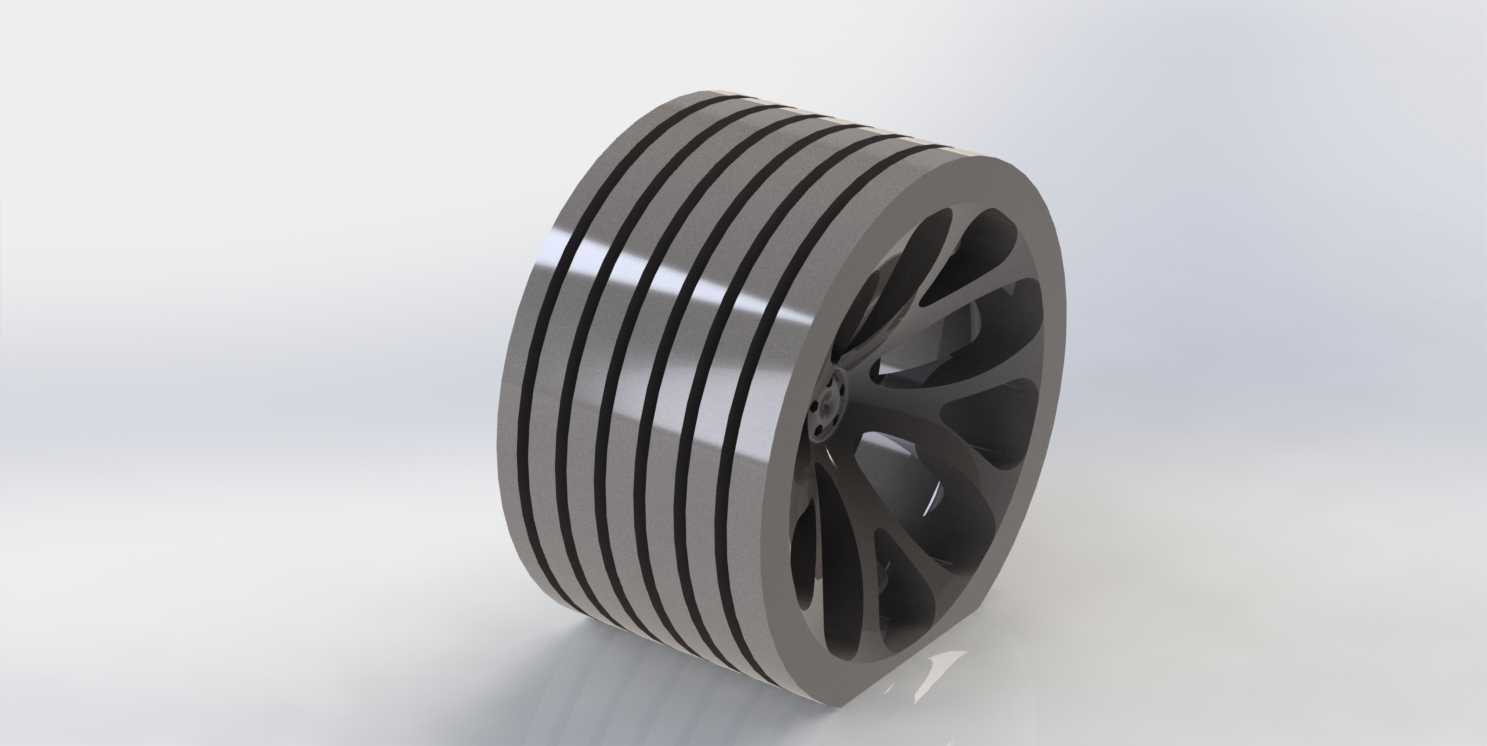

　　这套轮组结构的设计核心围绕乘用车日常行驶的全场景适配展开，首先要明确的是，轮胎作为车辆与地面直接接触的唯一部件，所有载荷传递、制动力输出、转向动作执行最终都要通过胎面与地面的接触完成，因此在建模阶段首先要敲定的是胎面的接地面积参数，常规家用乘用车的单胎接地印痕控制在180mm长、120mm宽的区间内，对应胎面总宽度设置为205mm，扁平比取值55，适配16英寸直径的轮毂安装位，这个尺寸组合能够兼顾城市铺装路面的行驶静音性与非铺装路面的缓冲能力，不会因为胎壁过薄在经过减速带、路面坑洼时出现胎侧鼓包的问题，也不会因为胎壁过厚导致转向时侧向支撑不足出现侧倾过大的情况。胎面的花纹设计采用四条纵向主排水沟槽搭配横向细沟槽的组合，纵向沟槽的深度设置为8mm，宽度10mm，四条沟槽均匀分布在胎面中心区域，主要作用是在雨天行驶时快速排出胎面与路面之间的积水，避免水滑现象的发生，横向的细沟槽深度为4mm，呈交错角度分布在纵向沟槽之间，一方面可以打破胎面与地面接触时的空气泵吸效应降低行驶噪音，另一方面可以在干燥路面提供额外的抓附力，在起步和制动阶段缩短打滑距离。胎侧部分的建模做了厚度渐变处理，靠近胎圈位置的厚度达到12mm，这个区域是轮胎与轮毂轮辋配合的密封位置，需要足够的刚度保证充气后不会出现漏气、脱圈的问题，靠近胎面的胎侧厚度逐步过渡到6mm，兼顾行驶过程中的缓冲变形能力，遇到路面细碎颠簸时可以通过胎侧的微小形变过滤震动，提升乘坐舒适性。

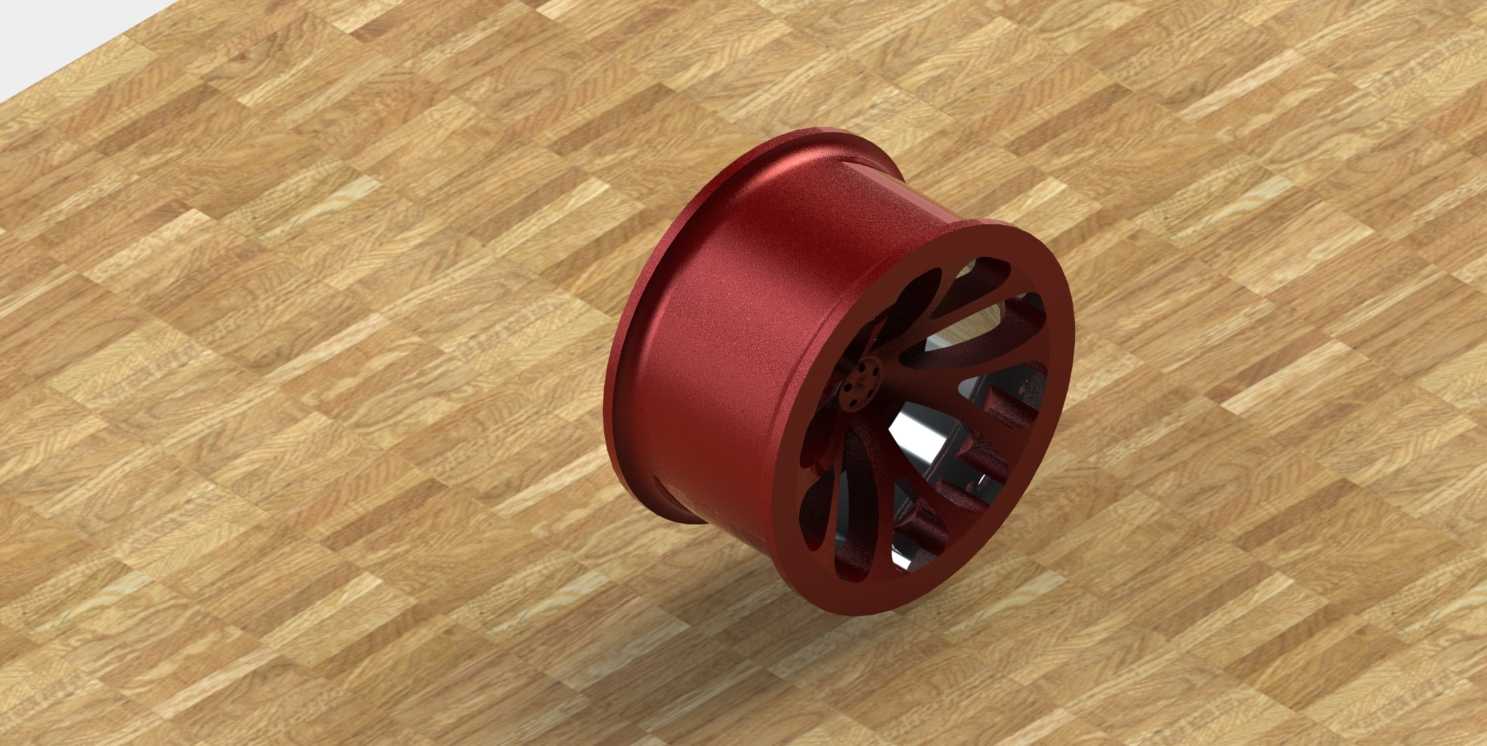

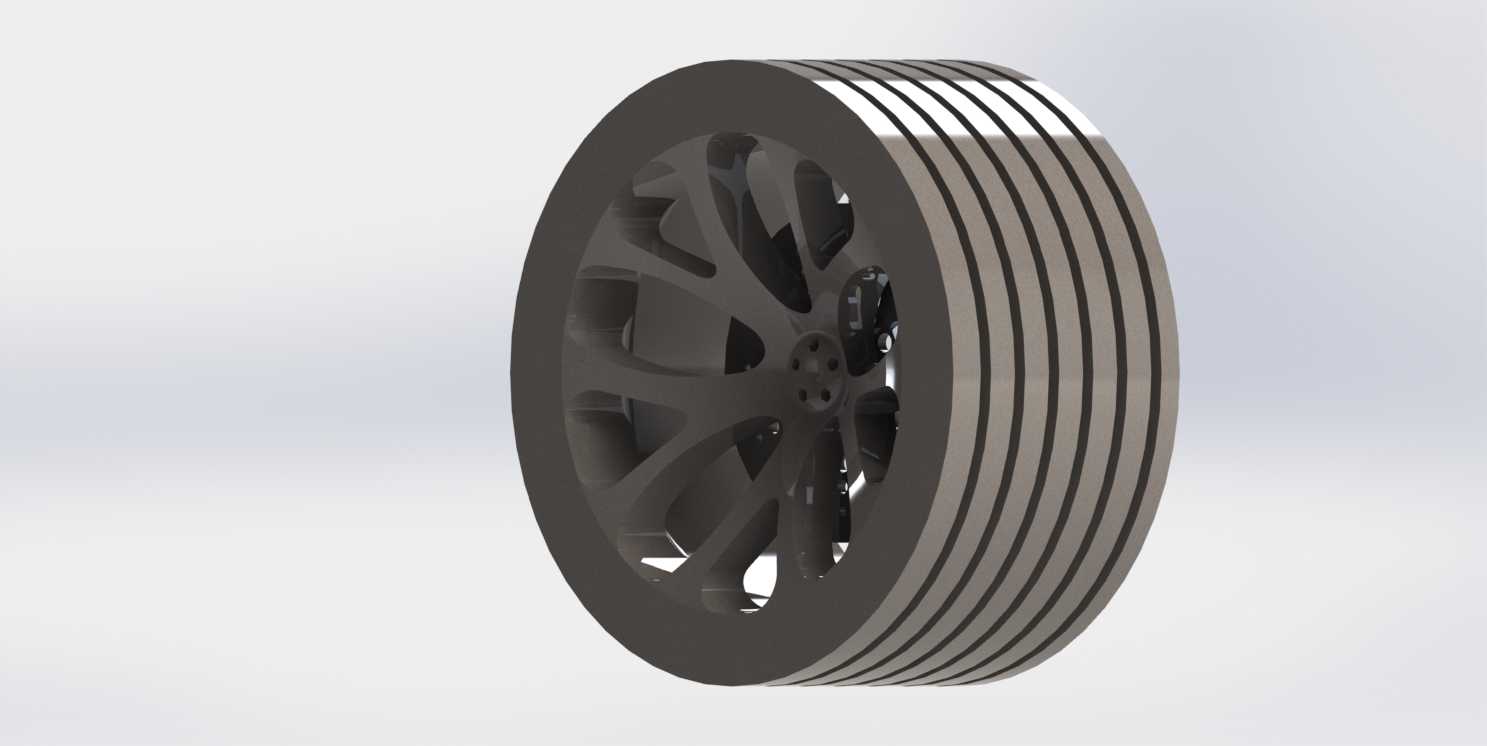

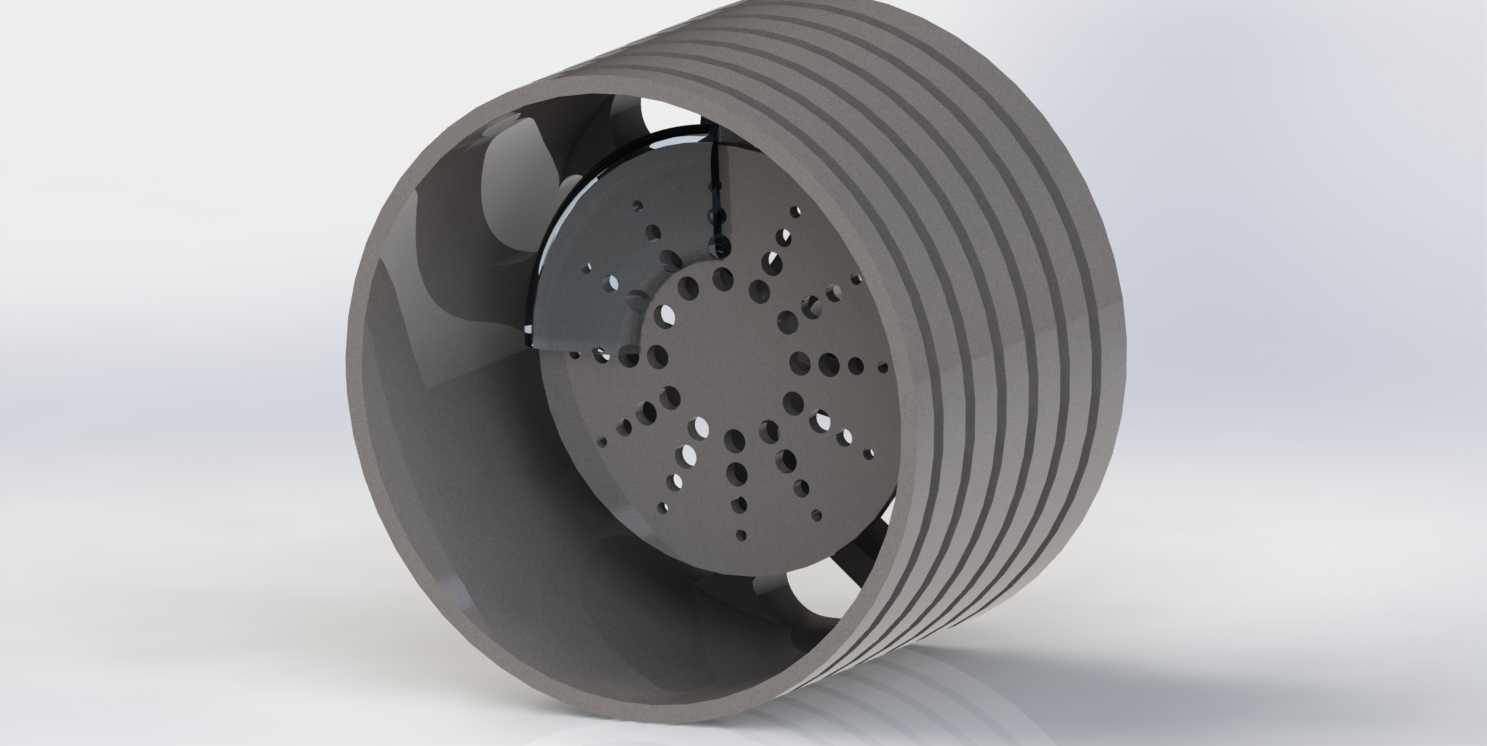

　　配套的轮毂采用多辐条镂空设计，辐条数量设置为十组双辐条结构，这种结构首先在重量控制上有明显优势，镂空区域可以有效降低轮组的非簧载质量，对于悬挂系统的响应速度提升有直接帮助，非簧载质量每降低1kg，带来的操控提升效果相当于簧载质量降低5-8kg；其次辐条的分布角度经过受力校核，在车辆紧急制动、高速过弯时，每根辐条承受的剪切力可以均匀分散到轮毂中心的安装盘位置，不会出现应力集中导致辐条断裂的问题。轮毂中心的安装孔位按照常规乘用车的5孔PCD114.3参数设置，中心孔直径67.1mm，适配绝大多数家用前驱、后驱车型的转向节安装位，安装面的厚度设置为8mm，周围均匀分布五个螺栓孔，每个螺栓孔周边做了2mm的凸起加强结构，

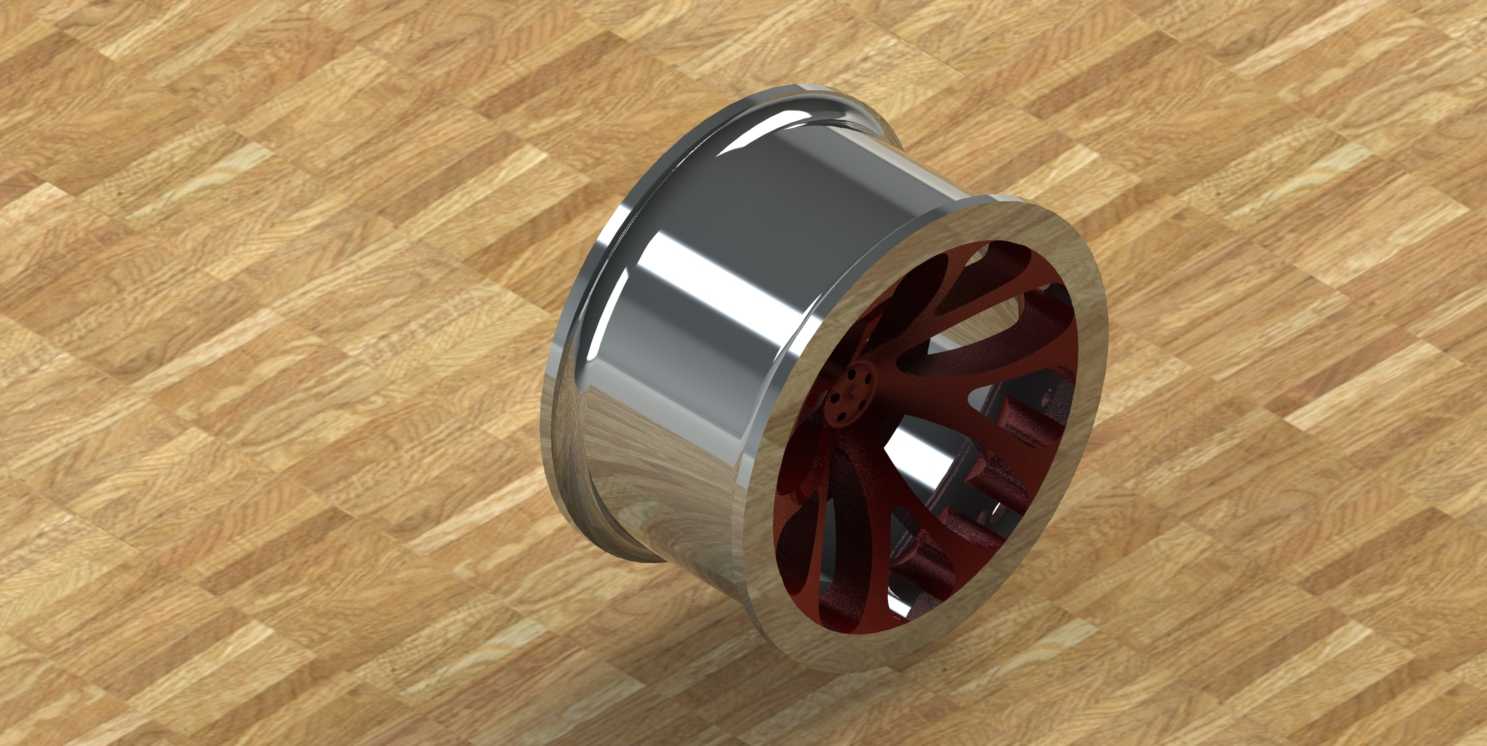

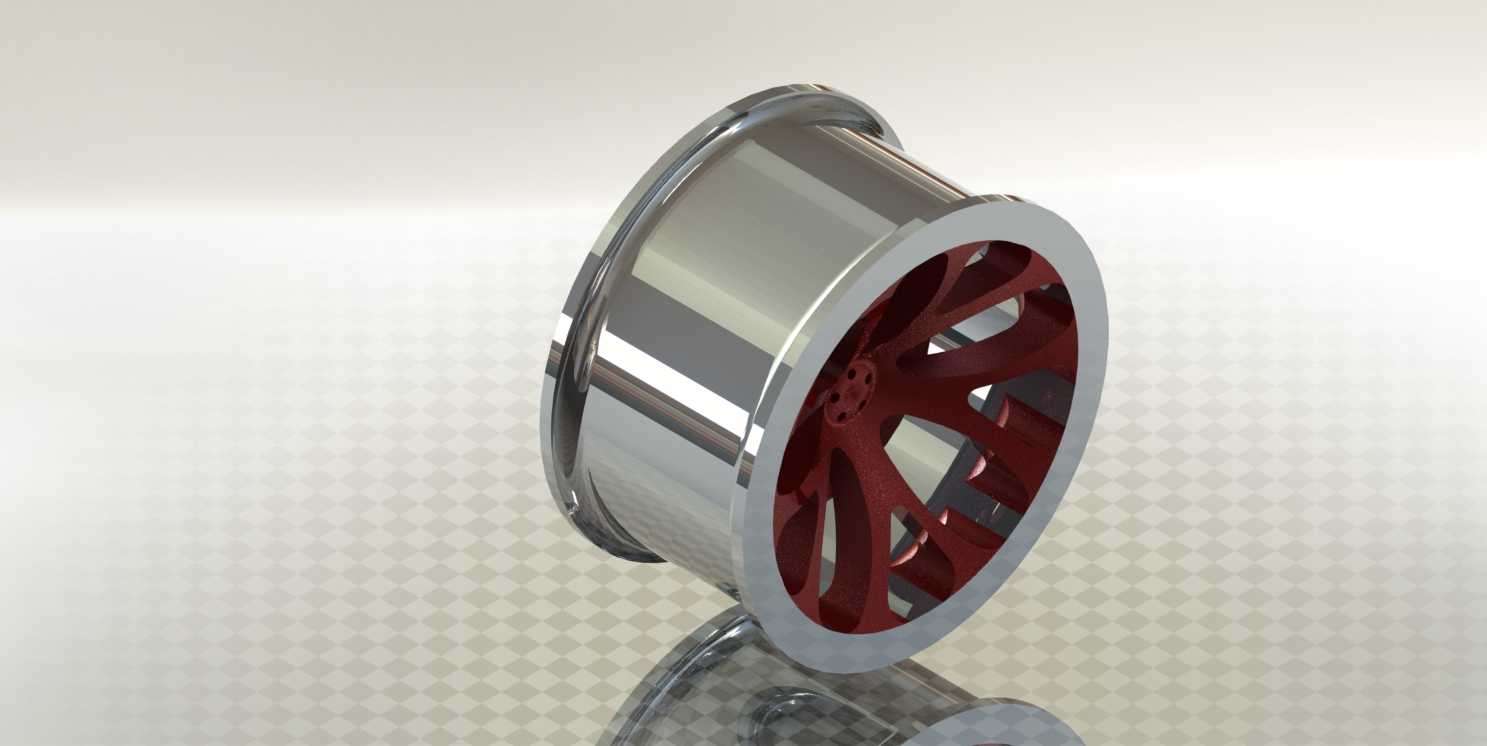

　　保证螺栓拧紧后安装面的压紧力均匀分布，不会出现长期使用后螺栓松动的问题。轮毂的轮辋部分按照标准轮辋轮廓建模，胎圈座的角度设置为5度，和轮胎的胎圈部位完全贴合，充气后依靠橡胶的弹性变形实现密封，不需要额外的密封件，轮辋边缘的凸起高度为7mm，能够在轮胎胎压不足的情况下限制胎圈脱出轮辋，避免高速行驶时出现轮胎脱圈的危险情况。在实际应用场景中，这套轮组可以适配紧凑型、中型家用轿车的日常行驶需求，日常行驶的胎压推荐值设置为2.3-2.5bar，对应的单胎额定载荷为615kg，四个轮组总载荷承载能力可以覆盖整备质量1.6吨以内的车辆满载行驶需求，包括乘客、行李的总重量都在安全承载范围内。建模过程中特意还原了轮胎橡胶的形变特性预留，

　　在做整车装配仿真时，可以给胎体部分设置对应的邵氏硬度65A的橡胶材料参数，模拟不同载荷、不同胎压下胎面的接地形状变化，为整车的悬挂调校、制动系统匹配提供准确的模型支撑，不需要再额外对轮胎模型做简化处理，轮毂部分采用铝合金材料参数设置，抗拉强度280MPa，屈服强度180MPa，完全满足日常行驶的强度要求，同时重量控制在8.5kg/只的水平，搭配9kg/只的轮胎，整套轮组的重量控制在17.5kg，不会给车辆带来额外的簧下负担。另外在设计时也考虑了后期的动平衡适配，轮毂的轮辋边缘预留了平衡块安装位置，轮胎的胎面均匀度偏差控制在5g以内，装配后不需要添加过多的平衡块就可以实现高速行驶的动平衡要求，避免高速行驶时方向盘出现抖动的问题。胎面的花纹块边缘做了0.5mm的倒角处理，一方面可以避免新胎初期使用时花纹块边缘过于尖锐导致制动距离偏长的问题，另一方面也可以减少花纹块的异常磨损，延长轮胎的使用寿命，按照常规城市路况行驶计算，这套胎面花纹的磨损寿命可以达到6-8万公里，满足家用车辆3-4年的使用需求。
