75-100mm孔距Vesa显示器壁挂安装支架

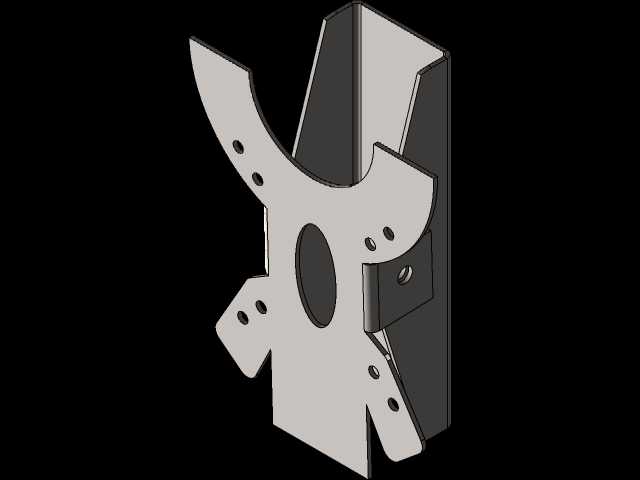

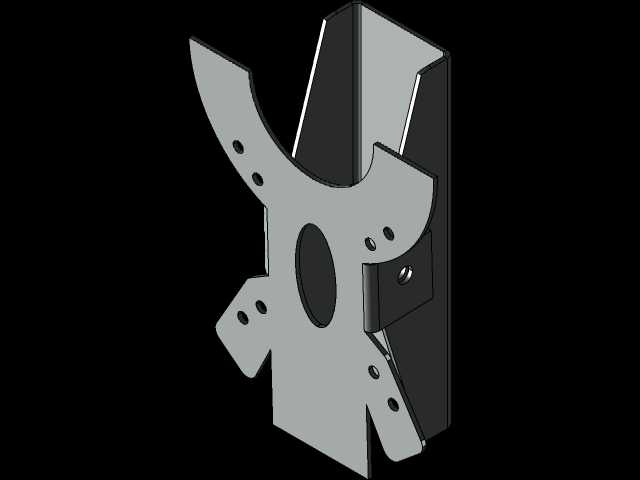

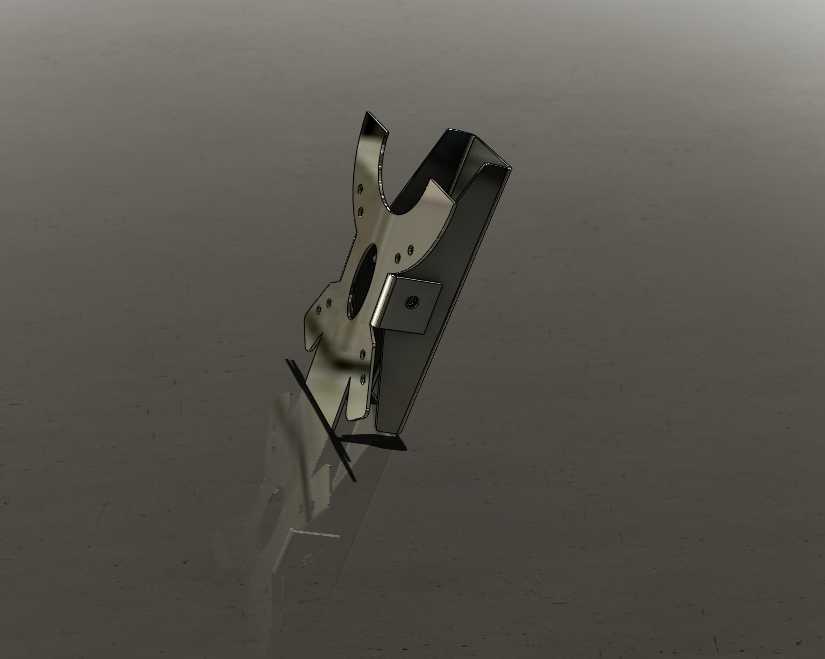

　　日常桌面办公、工业设备操控台、小型商用显示终端的部署场景中，显示设备的固定安装一直是结构设计环节需要重点考量的部分，尤其是小尺寸显示器、迷你电视这类轻量化显示终端，既要保证安装后的结构稳定性，又要兼顾安装操作的便捷性，适配标准Vesa孔位的安装支架就成了这类场景下的核心连接构件。这款支架的设计完全围绕Vesa安装标准展开，核心适配孔距覆盖75mm与100mm两种主流的小型显示设备安装孔位，这两个孔距规格是目前27英寸以下桌面显示器、15-24英寸小型商用电视、嵌入式工业触控屏最常用的安装孔标准，覆盖了绝大多数轻量化显示设备的安装需求。从结构设计逻辑来看，这款支架采用了折弯一体成型的金属钣金主体，没有多余的拼接焊缝，

　　整体结构强度完全能承载对应孔距规格下的显示设备重量，常规工况下承载3-12kg的显示终端不会出现结构形变。支架的挂载端做了开口式的卡位设计，安装时不需要完全拧下所有固定螺丝，只需要将显示设备背面预装的螺丝对准卡位滑入，再拧紧限位螺丝即可完成固定，相比传统全孔位对位的安装方式，单人操作就能完成显示设备的壁挂固定，不需要额外托举设备长时间对位，能大幅降低现场安装的操作难度，尤其是在墙面高位安装、狭小空间安装的场景下，这种卡位式结构的操作优势会非常明显。支架与墙面连接的固定端做了加宽的贴合面，能分散墙面的受力点，不管是在实心砖墙、轻钢龙骨石膏板墙还是木质柜体面板上安装，都不会因为局部应力过大导致墙面破损或者固定件松脱。

　　固定端的安装孔位做了长圆形的微调设计，安装时可以在水平、垂直方向做±5mm的位置调整，方便施工时校准显示设备的水平度，避免因为墙面打孔位置偏差导致设备安装倾斜。从安装边界来看，这款支架的整体厚度控制在35mm以内，安装完成后显示设备背面与墙面的间隙很小，不会占用过多的墙面外空间，适合狭窄通道旁、设备舱门内侧这类对安装纵深有严格限制的场景。支架的接触边缘都做了折边钝化处理，没有尖锐的钣金毛边，安装操作时不会划伤施工人员的手部，也不会刮蹭显示设备的背面外壳。在实际应用场景中，这类支架除了常规的家用显示器壁挂、小型电视挂装之外，在工业领域也有大量的使用需求，比如生产线旁的SOP作业指导书显示屏安装、设备机柜上的触控操作屏固定、

　　安防监控室的小型监控屏壁挂、自助服务终端的显示模块固定，都可以用到这类标准Vesa支架。设计时特意在支架的卡位处预留了防脱卡扣结构，当显示设备卡入到位后，卡扣会自动卡入螺丝的限位槽内，即使设备受到轻微的碰撞、晃动，也不会从支架上滑落，提升了长期使用的结构可靠性。支架的表面做了哑光防锈处理，在普通室内环境下长期使用不会出现锈蚀掉漆的问题，即使是在湿度稍高的车间环境、商用餐饮场所，也能保持较好的外观状态与结构强度。从建模的细节来看，支架上的每一个安装孔位都做了实际装配的公差预留，固定孔的直径比对应规格的螺丝大0.5mm，既保证螺丝能顺利穿过，又不会因为间隙过大导致安装后设备出现晃动；折弯处的圆角半径完全符合钣金加工的工艺要求，不会出现折弯开裂或者加工难度过大的问题，设计的结构完全可以直接对接钣金冲压、折弯的生产工艺，不需要做额外的工艺调整。在做选型匹配的时候，只需要确认显示设备背面的Vesa安装孔距是否在75mm或100mm的规格内，设备整体重量不超过支架的额定承载范围，就可以直接选用这款支架完成安装，不需要额外做定制化的结构修改，能大幅缩短显示设备安装部署的设计周期，减少非标结构件的设计与加工成本。
