立式移动多磨机制药化工粉体研磨设备

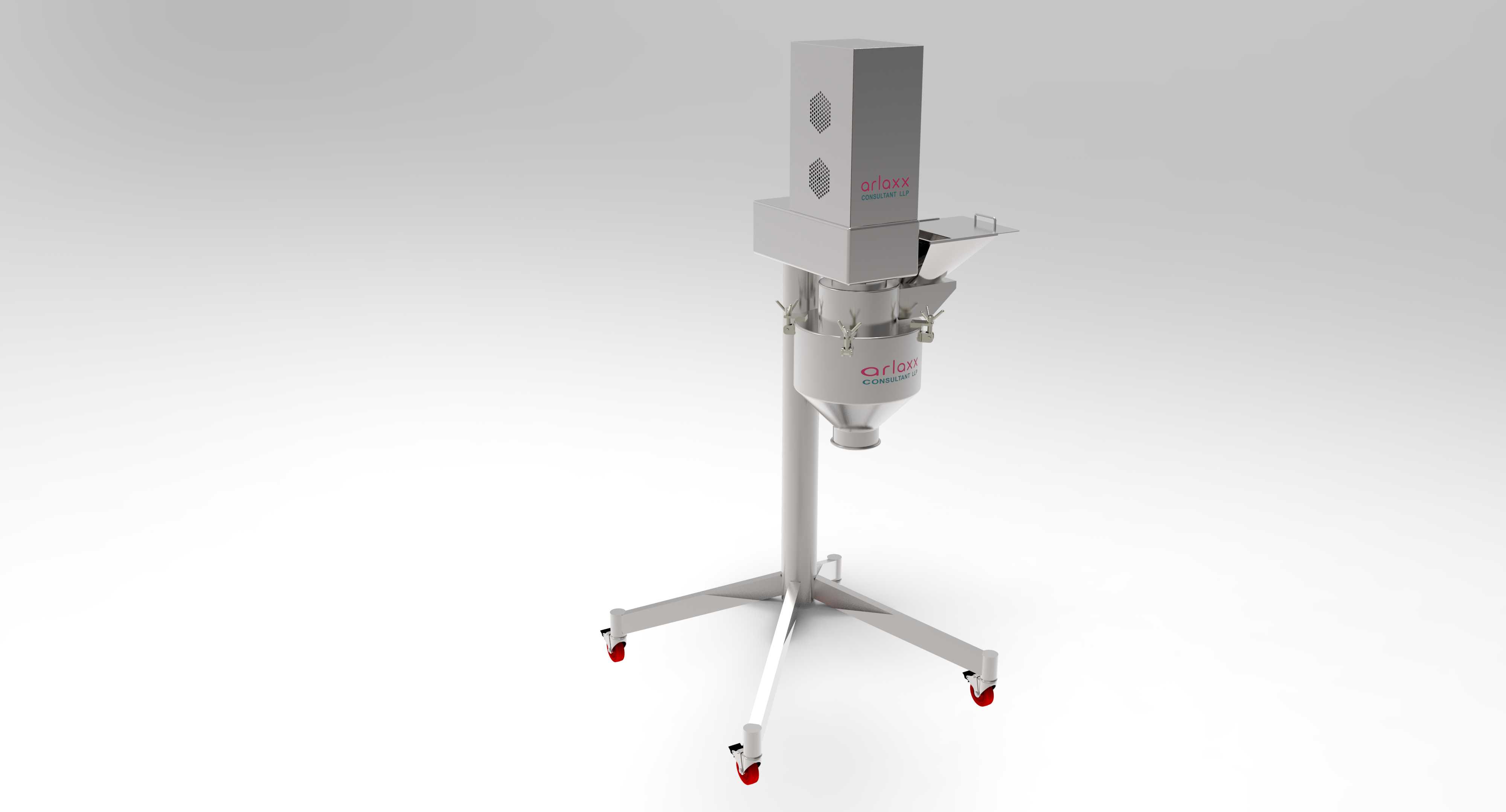

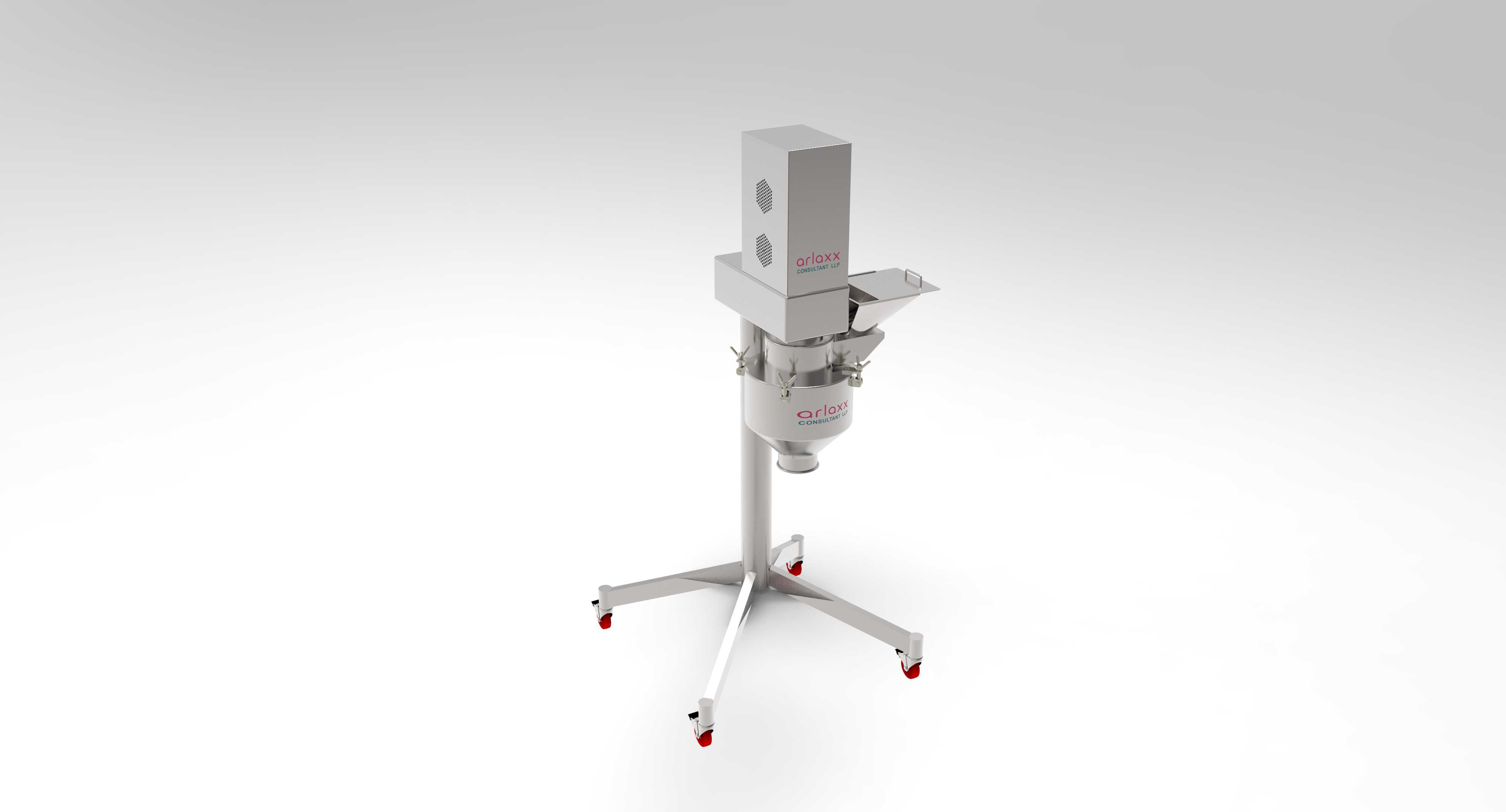

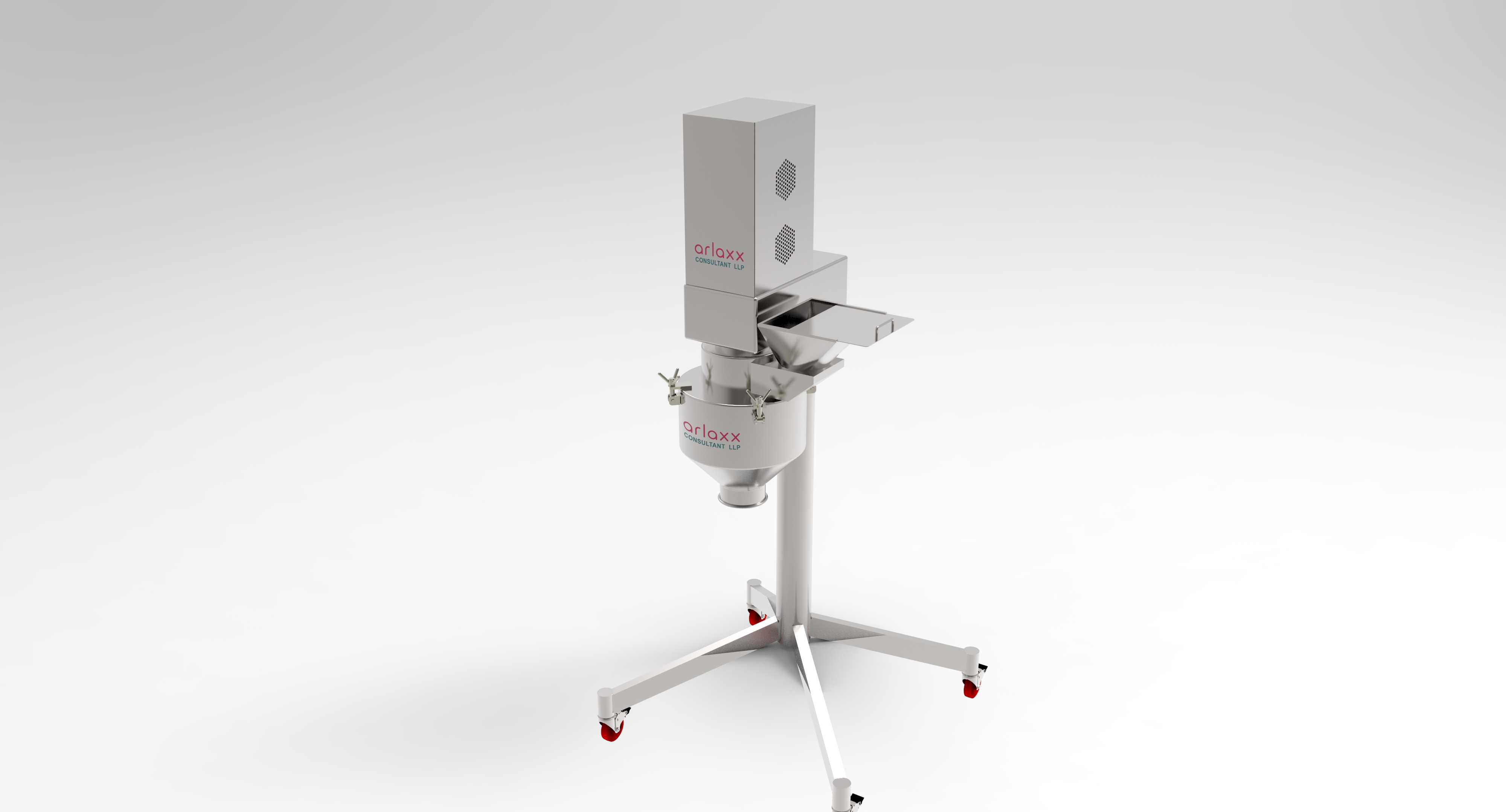

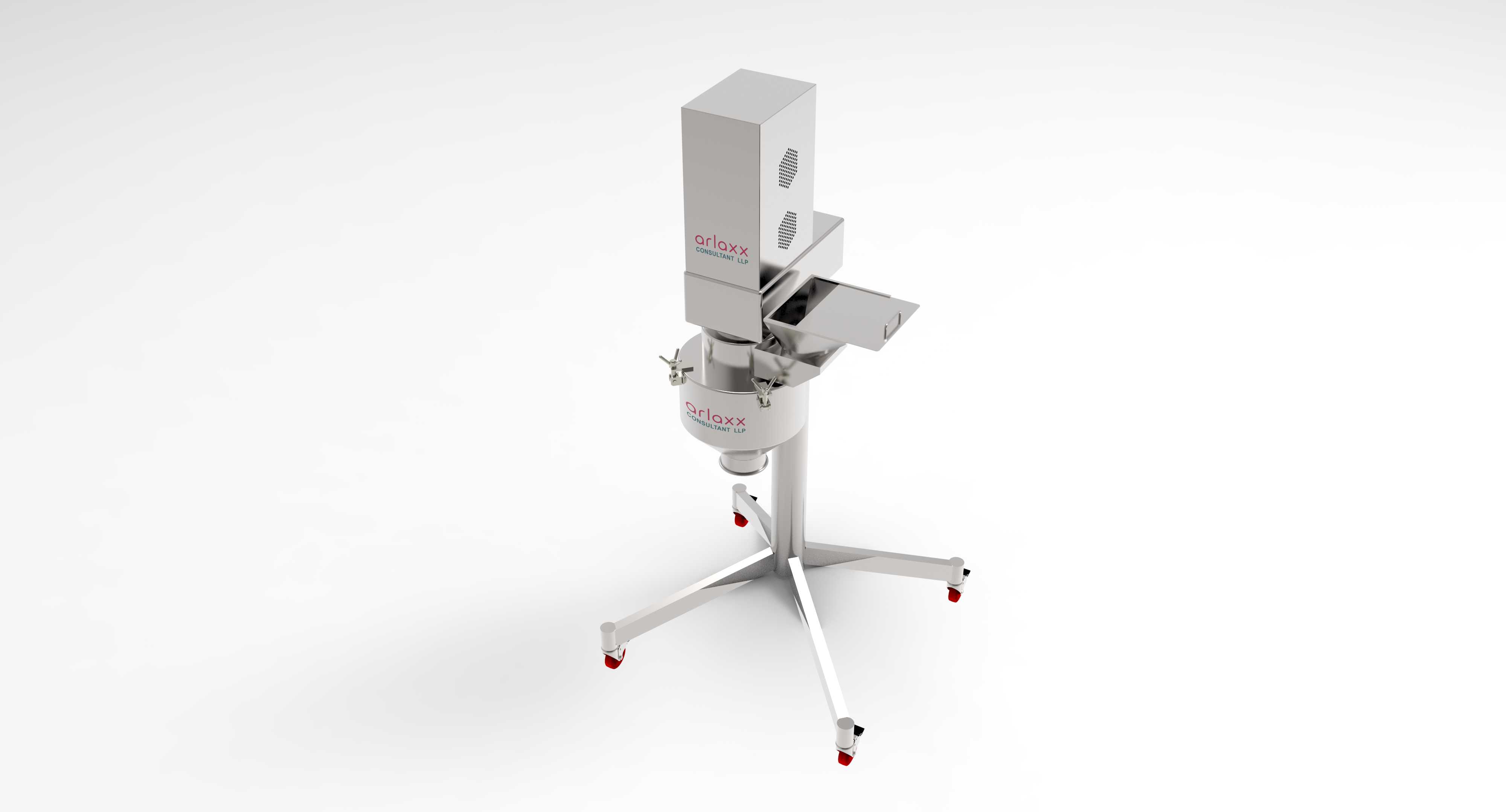

　　这款立式多磨机的三维结构设计，核心围绕多行业粉体物料的精细化处理需求展开，从落地使用场景倒推结构布局，没有冗余的装饰性设计，每一处结构都对应实际生产中的操作痛点。首先看支撑结构，采用三脚带脚轮的落地支架，支腿向外倾斜展开形成稳定的三角形支撑面，脚轮选用带刹车的万向轮，既满足车间内跨工位转运的移动需求，刹车锁定后又能保证设备运行时的稳定性，避免研磨过程中设备晃动偏移；支腿与上部主机的连接采用快拆式卡箍结构，方便设备拆解后进入洁净车间，适配制药、食品行业的车间准入要求，整体安装边界控制在直径800mm的圆形范围内，高度方向总尺寸约1800mm，不需要额外做地基固定，普通平整的环氧地坪即可放置使用，对车间层高要求低，适配中小型生产车间的空间布局。

　　主机部分采用上下分段式结构，上部是驱动与控制腔体，腔体外壳做了散热格栅开孔，对应内部驱动电机的散热需求，避免长时间连续运行时电机过热；腔体侧面预留的操作面板安装位，倾斜角度设置为15度，刚好匹配操作人员站立操作时的视线高度，不需要弯腰或者抬手就能完成参数调节。中部是进料与出料通道，侧向伸出的进料溜槽做了向下10度的倾斜设计，物料依靠自重就能滑入研磨腔体，不需要额外配置进料输送装置，减少设备配套成本；溜槽与腔体的连接采用快开式卡扣，方便拆卸后清理残留物料，满足多品种物料切换生产时的清场要求，避免不同批次物料交叉污染。下部的研磨腔体采用锥底设计，锥角设置为60度，研磨完成的物料可以依靠自重完全从底部出料口排出，不会在腔体内形成积料死角，腔体上配置的快开式锁紧结构，不需要专用工具就能打开腔体，方便更换研磨介质、清理腔体内部，适配小批量多品种的生产模式。

　　从实际应用场景来看，这款设备可以覆盖制药行业的原料药干湿制粒前的粉碎研磨、中药提取物的粒度均一化处理，化工行业的着色剂、染料粉体的细度调控，化妆品行业的粉体原料研磨混合，食品行业的添加剂、香辛料的粉碎加工，甚至陶瓷行业的釉料初磨工序也能适配。不同于单一功能的粉碎机，这款设备的研磨间隙可以通过腔体上部的调节结构做无级调整，能适配从粗碎到细磨的不同粒度要求，不需要更换研磨腔体就能完成多段工序处理，减少生产线上的设备配置数量。设计过程中特意将所有与物料接触的结构面都做了圆弧过渡处理，没有直角死角，表面粗糙度控制在Ra0.8以下，方便清洁和消毒，完全符合GMP对制药、食品设备的卫生要求；驱动部分与研磨腔体之间做了双层密封结构，既可以避免研磨过程中的粉体泄漏到车间环境中，也能防止外界的灰尘、杂质进入腔体污染物料，密封件采用食品级硅橡胶材质，耐受常规的消毒试剂腐蚀，使用寿命长，更换方便。

　　设备的整体重心控制在支架脚轮的支撑面中心位置，即使满载物料运行时，重心偏移量也不会超过支撑边界，不会出现侧翻风险；脚轮的承重单轮设计为100kg，三脚总承重可以达到300kg，完全满足腔体满载物料时的承重需求。出料口的高度设置为距离地面400mm，刚好适配标准物料周转桶的接料高度，不需要额外垫高周转桶或者配置出料输送装置，接料操作方便。上部驱动腔体的外壳采用304不锈钢拉丝材质，既满足洁净要求，也不容易在车间环境中积灰，日常清洁只需要用无尘布擦拭即可；支架部分同样采用不锈钢材质，耐受生产车间常见的弱酸弱碱环境腐蚀，不需要做额外的防腐涂装，长期使用也不会出现涂层脱落污染物料的问题。
