底部出口式流量排放单密封筒体结构

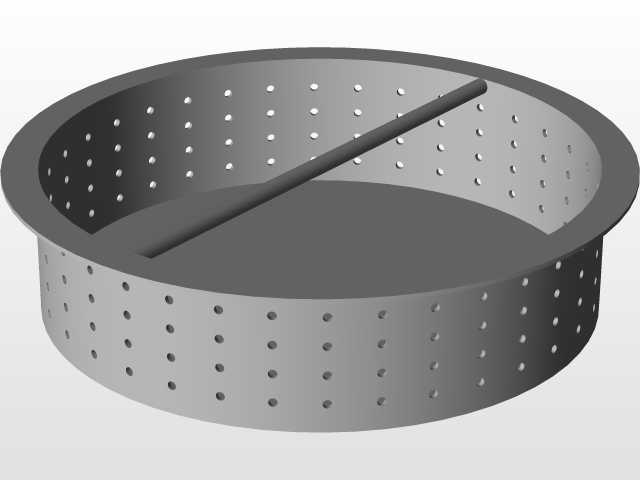

　　在制药、给排水、工业流体输送的管路系统中，这类带底部出口的单密封筒体结构，常作为流体暂存、流量调控节点的核心承载部件，承担着介质导流、密封防漏的核心作用，区别于常规侧部出口的密封筒体，底部出口的结构设计能够最大程度降低筒体内部的介质残留，尤其适合对排空率有要求的制药配液、洁净排水、工艺流体中转场景，避免介质长期积存引发的结垢、交叉污染问题。从结构设计逻辑来看，该部件采用直筒加顶部外翻法兰的整体构型，顶部法兰面为密封配合面，安装时可通过法兰压紧密封件，实现筒体与上部对接设备的静密封配合，外翻边的结构设计既能够提升筒体端部的结构刚度，避免长期受压出现法兰变形导致的密封失效，也能为安装固定提供压紧受力面，无需额外在筒壁焊接安装支耳，

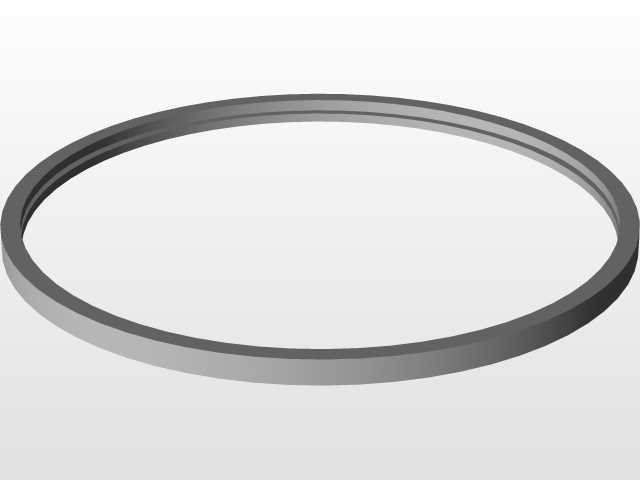

　　减少焊接应力带来的筒体形变风险。尺寸边界上，该筒体入口直径为221mm，可直接与同通径的上部出料设备、管路法兰对接，无需额外加装变径接头，减少管路的泄漏点；底部出口直径为88.9mm，属于常规工业管路的标准通径规格，可直接匹配对应规格的卡箍、法兰或焊接管路，出口设置在筒体底部正中心位置，能够保证筒体内的介质依靠自重完全排空，不会在筒底形成积液死角。密封结构采用单密封设计，密封面设置在顶部法兰的贴合位置，相比双密封结构，单密封的结构更简单，安装维护时的密封件更换难度更低，在常压、低压的流体输送场景下，完全能够满足密封性能要求，同时也能降低部件的整体制造成本，减少密封件的备件储备种类。筒体主体采用等径直筒结构，筒壁厚度均匀，

　　在三维建模过程中，需要重点保证筒体内壁的同轴度，避免出现锥度偏差导致介质流动时出现紊流，同时顶部法兰的密封面需要保证平面度公差，安装时密封面的平面度偏差过大，会导致密封件受压不均匀，出现局部泄漏的问题。实际选型应用时，需要注意该结构的安装空间预留，筒体直段部分的外径略小于入口法兰的直径，安装时需要在筒体周边预留足够的操作空间，方便法兰螺栓的紧固操作，底部出口对接管路时，需要保证出口与下部管路的同轴度，避免管路安装应力作用在筒体出口位置，长期受力导致出口焊缝或接口出现开裂。在制药行业的洁净流体工况中，该结构的内壁需要做抛光处理，降低内壁的表面粗糙度，避免介质残留挂壁，配合底部出口的全排空设计，能够满足CIP清洗的要求，

　　清洗时清洗液能够完全从底部出口排出，不会在筒体内残留清洗液。在给排水场景中，该结构可作为地面排水的集水密封筒体，顶部法兰可与地面格栅盖板配合，单密封结构能够隔绝排水管道内的异味反溢，底部出口对接排水立管，大入口小出口的设计能够提升排水时的流速，避免杂物在筒体内沉积堵塞。建模过程中，顶部法兰与筒体的连接位置做了圆弧过渡处理，避免直角连接带来的应力集中，提升部件的整体结构强度，在承受一定的介质压力时，过渡位置不会出现应力开裂的问题。筒体内底部与出口的连接位置同样做了圆弧导流设计，介质流向出口时不会出现直角拐角的流阻，提升排放效率，同时也避免拐角位置积存固体杂质。
