2英寸方形光电传感配套光反射镜结构

　　在工业光电检测场景里，这类方形光反射镜是对射式、反射式光电传感器的核心配套部件，常被部署在自动化产线的物料到位检测、工位限位确认、通讯设备内部光路信号反射、仓储物流的货位存在识别等环节，和光电发射端配合完成光路的折返，无需在检测位对面布置额外的供电接收单元，大幅简化现场布线的复杂度，尤其适合安装空间局促、布线难度高的设备内部点位。

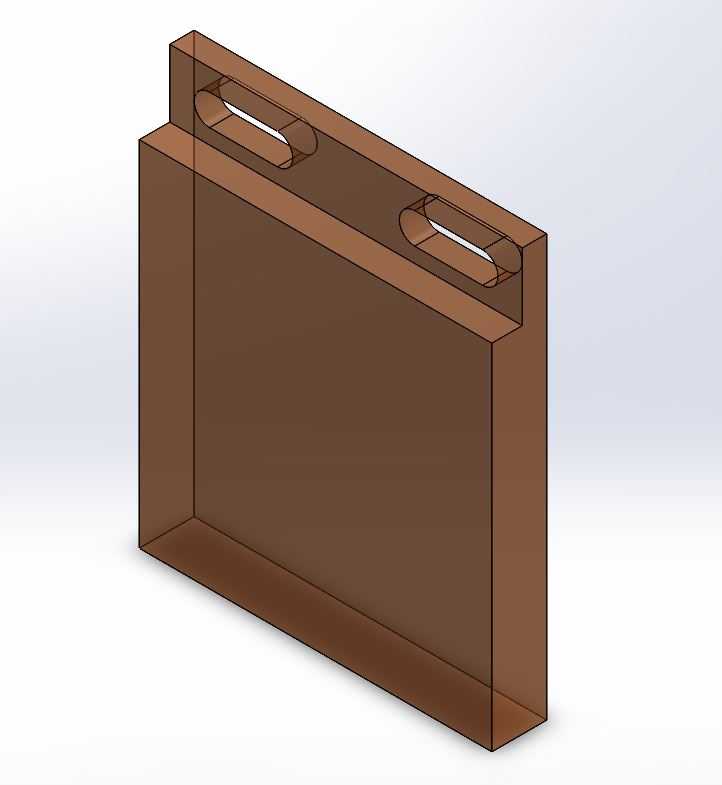

　　这款反射镜采用2英寸×2英寸的正方形基准外形，整体为层叠式薄型结构，主体反射面做平整化处理，保证入射光线可以按照预设角度原路折返，减少漫反射带来的信号损耗，边缘做等厚度围边结构，既可以提升薄片结构的整体刚性，避免安装受力后出现翘曲导致反射角度偏移，也能在安装时提供定位基准面，和安装基座的贴合面完全匹配，减少装配调整的工作量。镜体上部对称开设两个长圆形安装腰孔，腰孔的长度方向和镜体侧边平行，安装时可以根据现场的实际固定孔位做小范围的位置微调，不需要重新在安装基座上扩孔或者重新打孔，适配不同厂商的传感器安装支架尺寸，腰孔的边缘做倒角处理，避免紧固件锁紧时刮伤镜体的表层结构，也能减少应力集中导致的镜体开裂风险。

　　设计阶段首先考虑的是反射效率的稳定性，主体反射层采用高反射率的平整基材，外层做硬质保护层，避免车间内的粉尘、切削液飞溅附着在反射面上影响信号强度，层叠结构的厚度经过反复校核，既保证整体结构的抗形变能力，也控制整体重量，不会因为长期使用出现下坠倾斜，导致光路偏移。安装边界的设定上，两个腰孔的中心距按照通用光电传感器配套反射支架的标准尺寸设计，安装后反射面和传感器发射端的平行度公差控制在合理范围内，保证在0.1米到5米的常规检测距离内，传感器都能稳定接收到反射回来的光信号，不会出现信号丢失导致的设备误触发。

　　在通讯设备内部的应用场景中，这类反射镜常被用于内部光路的信号折返，将光模块发射出的检测光信号反射到接收端，完成设备内部的部件在位检测、开合状态确认，薄型的结构不会占用过多的设备内部空间，方形的外形也方便和设备内部的安装卡槽配合，不需要额外设计复杂的固定结构，直接卡入卡槽再通过紧固件锁紧即可完成装配，大幅提升产线的装配效率。在自动化产线的应用中，这类反射镜可以被安装在输送线的侧边，和对面的光电传感器配合，检测输送线上是否有物料经过，当物料经过光路时，光线被物料遮挡，传感器无法接收到反射信号就会触发计数或者到位信号，相比普通的漫反射传感器，配合反射镜的检测方式抗干扰能力更强，不会因为物料表面的颜色、粗糙度差异出现检测失效的问题，哪怕是深色、低反射率的物料，也能稳定完成检测。

　　结构设计上没有多余的冗余特征，所有的结构都服务于功能实现：围边结构除了提升刚性，还可以在反射面的四周形成防护，避免安装或者维护时工具直接刮擦到核心反射区域；两个对称的腰孔设计，既满足安装固定的需求，也预留了调整余量，哪怕安装基座的孔位存在小范围的加工误差，也能顺利完成装配，不需要二次加工；整体的直角外形方便安装时对齐基准，安装后可以快速确认反射面的角度是否和传感器发射端垂直，减少调试的时间。尺寸控制上严格遵循2英寸的方形规格，和行业内通用的传感器检测范围匹配，不会因为反射面尺寸过小导致信号接收不足，也不会因为尺寸过大占用多余的安装空间，在狭小的设备内部也能顺利布置。
