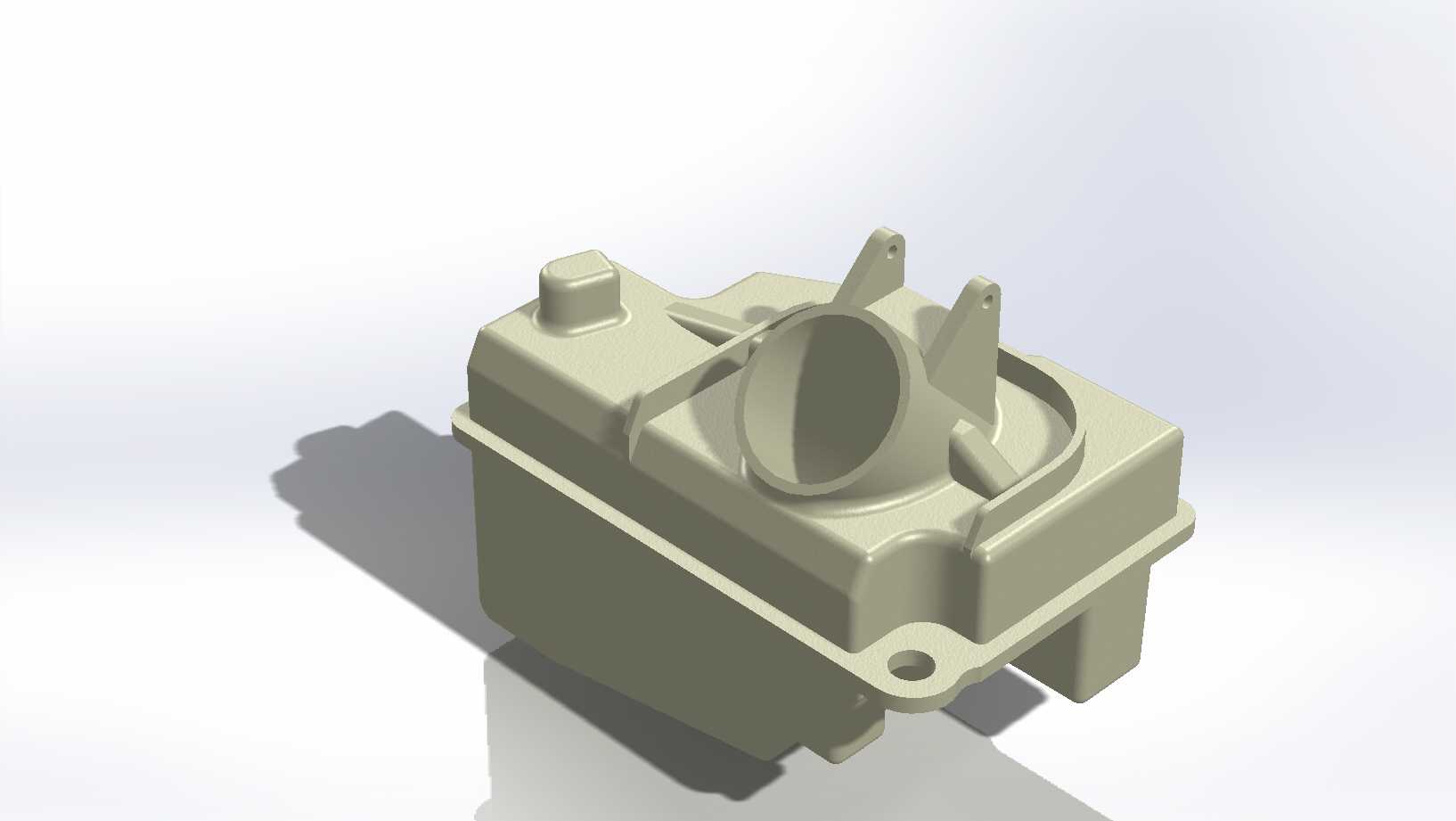

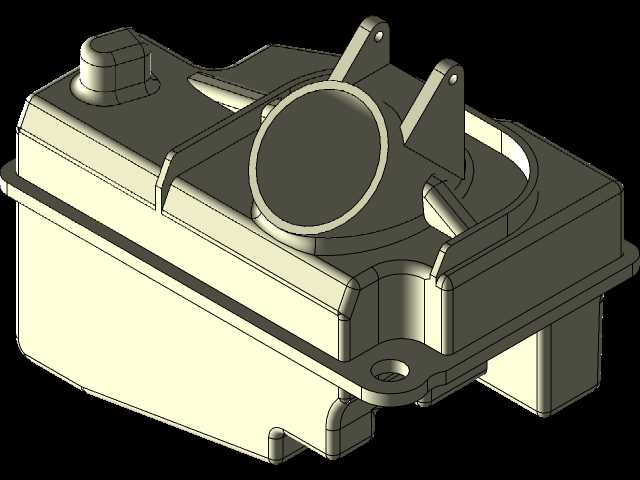

Traxxas REVO遥控模型车燃油储油箱结构

　　在油动遥控模型车的动力系统架构中，燃油箱是直接决定动力输出稳定性与续航表现的核心功能部件，这款适配Traxxas REVO车型的燃油箱，完全围绕模型车紧凑的底盘布局、大马力硝基发动机的供油需求完成结构设计，没有多余的冗余结构，每一处外形特征都对应实际使用中的功能需求。从实际装车场景来看，油动遥控模型车在越野行驶过程中会经历频繁的加速、制动、飞坡落地、侧倾甚至短暂翻车的工况，燃油在箱体内的晃动幅度远大于普通民用车辆的油箱，因此这款油箱在设计时首先考虑的就是复杂姿态下的持续供油能力，箱体内部设置了防浪挡板结构，能够在车辆剧烈姿态变化时抑制燃油的大幅涌动，避免吸油口短暂暴露在空气中导致的发动机断油熄火，

　　这一细节是很多入门级模型油箱容易忽略的设计点，直接影响车辆在复杂越野路面的行驶可靠性。从安装边界来看，这款油箱的整体外形完全贴合REVO车型底盘中部的预留安装空间，箱体下部做了适配底盘凸起结构的避让凹槽，不需要对原车底盘做任何切割修改就能直接对位安装，箱体侧面伸出的带孔安装耳，位置与原车的安装柱完全匹配，通过两颗螺丝就能完成固定，安装耳与箱体主体做了加厚的过渡圆角处理，能够承受飞坡落地时的冲击载荷，避免长期使用后安装位出现开裂断裂的问题。箱体顶部的注油口采用了大口径设计，搭配带密封胶圈的油箱盖，既能够快速完成加油操作，减少赛场加油的等待时间，也能在车辆剧烈颠簸时防止燃油溢出，注油口旁的透气结构做了迷宫式设计，既保证箱体内外气压平衡，

　　让燃油能够顺畅被输送到发动机，也能避免车辆侧翻时燃油从透气孔大量泄漏。朝向发动机一侧的出油口位置做了抬高设计，搭配内置的重锤吸油结构，无论车辆处于何种倾斜角度，重锤都能带动吸油端始终浸没在燃油液面以下，保证发动机在全工况下都能获得稳定的燃油供给，不会因为液面倾斜出现吸空问题。箱体上部的固定支架结构，除了用于固定油箱盖的拉绳避免盖子丢失，还预留了原车油管走线的卡位，能够将供油油管、回油油管固定在指定位置，避免车辆行驶过程中油管与运动部件摩擦导致的破损漏油问题。从材质适配的角度来看，这类模型油箱通常采用耐硝基燃油腐蚀的尼龙材质注塑成型，这款模型的壁厚设计均匀，既保证了足够的结构强度抵御行驶中的碎石撞击，

　　也不会因为壁厚过大占用过多的底盘空间、增加不必要的整车重量，箱体外部的加强筋都沿着受力方向布置，在不增加壁厚的前提下提升了箱体的抗形变能力，即使在低温环境下行驶，箱体也不容易因为撞击出现脆裂。在实际的模型调校场景中，这款油箱的容积设定也匹配REVO车型的大马力发动机油耗表现，能够支撑车辆完成单轮赛事的行驶需求，不需要中途频繁加油，箱体的透明观察窗设计（对应模型的半透明材质区域）能够让车手快速观察剩余燃油量，提前规划加油时机，避免行驶中燃油耗尽导致的发动机熄火。不同于静态展示模型的结构设计，这款燃油箱的所有结构都完全具备实际使用功能，没有为了外观好看添加的无效装饰结构，每一处倒角、每一个凸台、每一个开孔都对应实际装配、使用中的需求，比如箱体边角都做了圆弧过渡，既能够避免安装时划伤手，也能减少应力集中，提升长期使用的结构寿命，底部的凹槽结构除了避让底盘部件，还能在车辆发生底部托底时，让箱体与地面之间留出一定的间隙，避免箱体直接被地面凸起剐蹭破损。对于三维建模从业者来说，这类功能型模型配件的建模核心，是不能只做外形的曲面复刻，必须理解每一处结构对应的实际功能，才能保证建模完成的模型能够直接用于3D打印替换、改装设计等实际用途，比如安装孔的孔径、安装耳的位置精度、出油口的角度，都必须和实车完全匹配，否则打印出来的配件无法正常装车使用，这款模型的结构细节完整还原了实品的所有装配特征，能够直接用于相关的改装设计、配件复刻工作。
