4x12mm管材一次性四孔冲孔工装结构

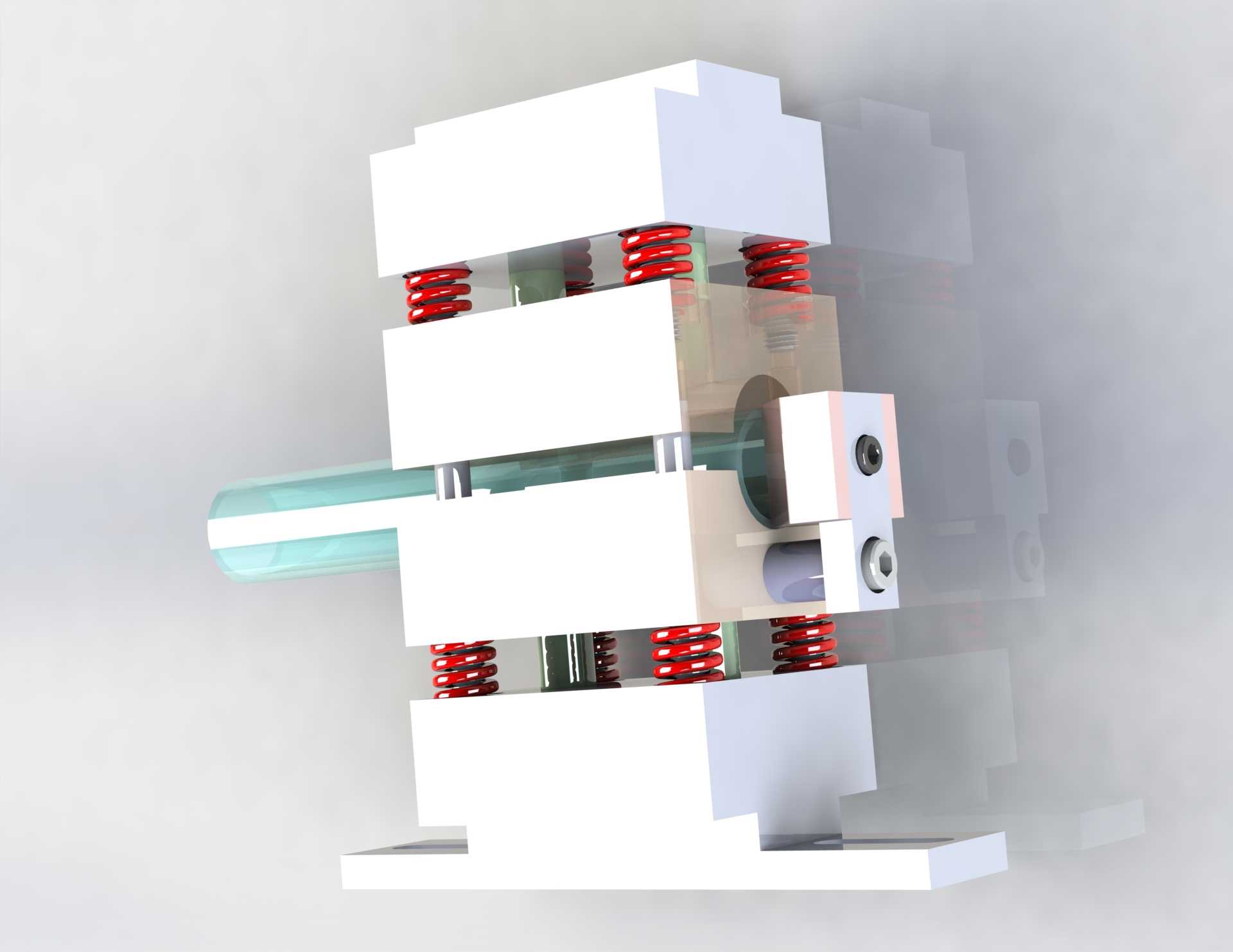

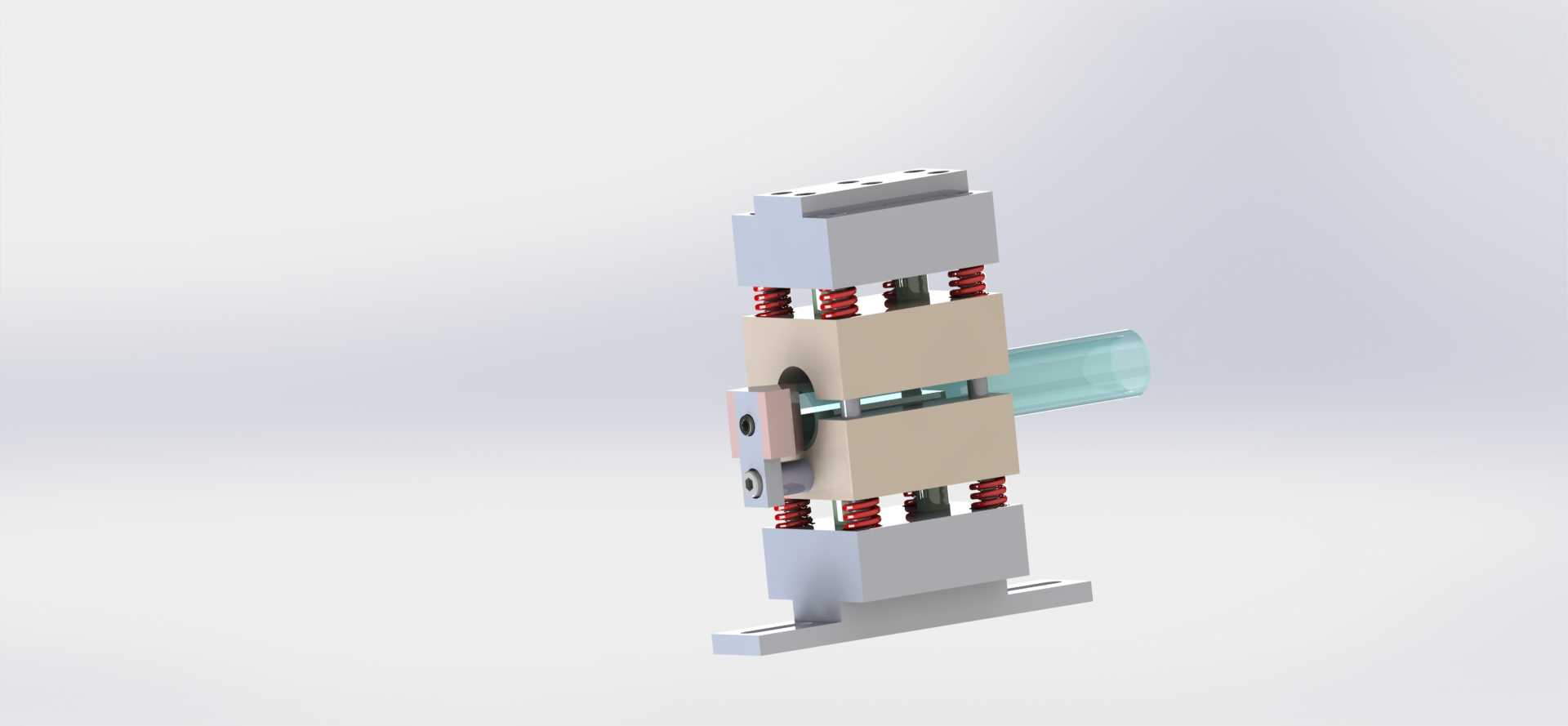

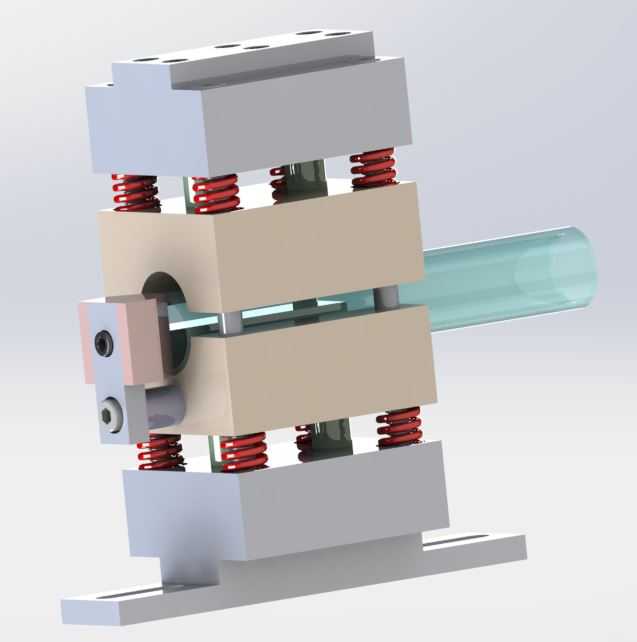

　　在制冷管路、小型金属型材加工、线束护套管批量生产场景中，小直径薄壁圆管的径向多孔加工一直是效率瓶颈——单孔逐次冲压不仅需要多次装夹找正，孔位同轴度、孔间距一致性很难稳定控制，薄壁管还容易在单次冲孔受力时出现管壁凹陷、端口变形的问题，这套针对4x12mm规格管材设计的一次成型冲孔结构，正是为解决小规格管材批量多孔加工的痛点开发。从实际加工逻辑来看，这套结构最核心的设计目标是实现单次进给完成四个径向孔的同步加工，省去多次装夹的辅助时间，同时通过均布受力避免薄壁管材的局部变形。整套结构采用分层叠装的模架布局，上下层之间布置了等刚度的圆柱螺旋压缩弹簧，非工作状态下弹簧将上下模体撑开至最大开距，方便管材从侧方水平穿入定位；

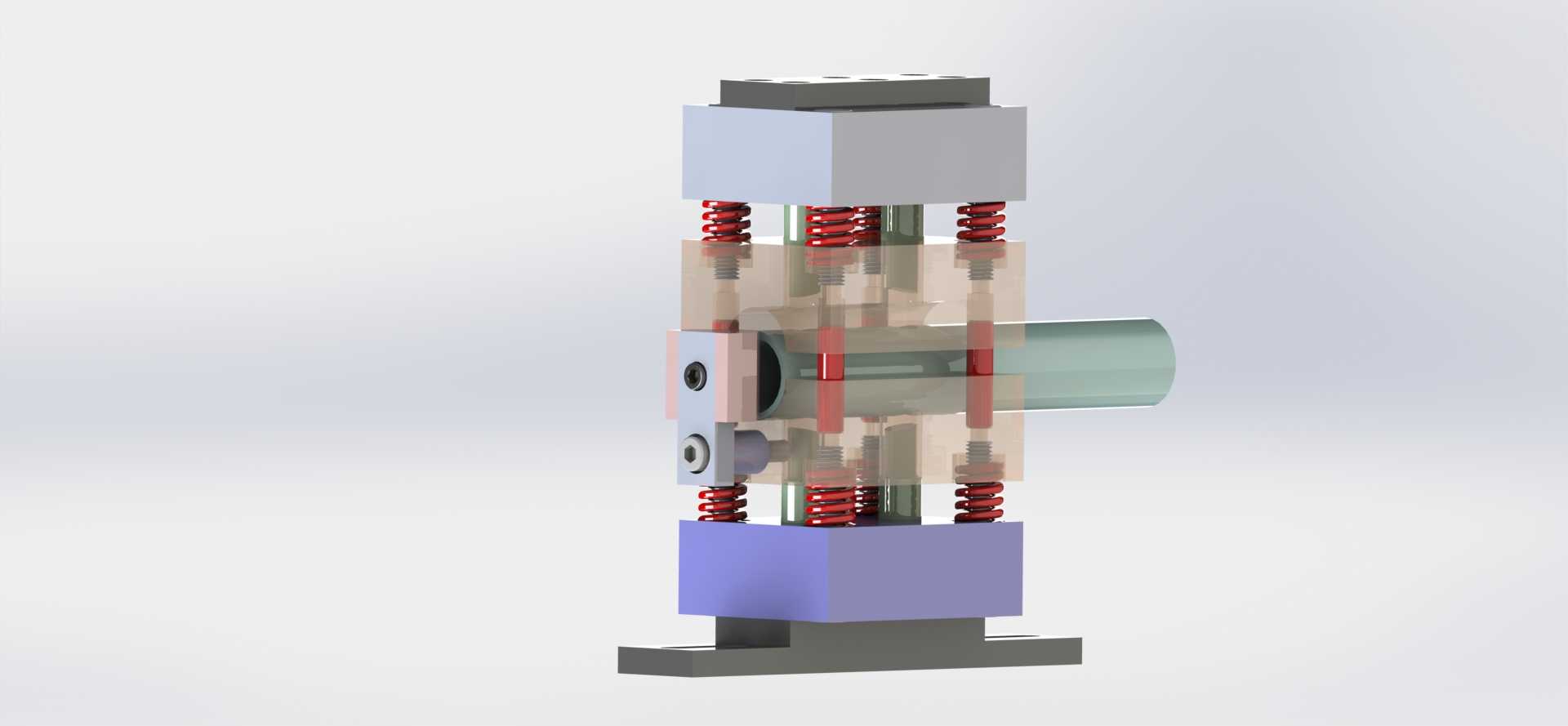

　　当冲压动力作用于上模座时，弹簧被均匀压缩，四个冲头沿着各自的导向套同步径向进给，一次动作即可在管材圆周方向的对应位置冲出四个均匀分布的通孔，冲头回程时弹簧提供均匀的复位力，避免单个冲头卡滞带料，也不会因为复位力不均导致模体偏斜刮擦已加工的管壁。设计过程中首先要明确加工边界：适配的管材外径为4mm、壁厚范围适配1-2mm的薄壁金属或硬质塑料管材，冲孔位置距离管材端口的最小距离可控制在12mm以内，模架整体的安装尺寸适配常规小型台式冲床的工作台面，不需要额外改造设备即可直接装夹使用。为了保证冲孔过程中管材不发生位移，模体内部集成了与管材外径匹配的定位型腔，管材穿入后型腔完全包裹住冲孔位置周边的管壁，相当于给薄壁管提供了全周向的支撑，

　　冲头冲孔时支撑型腔直接抵消冲切力带来的管壁变形，避免冲孔位置出现塌边、凹陷的缺陷。四个冲头采用对称式布局，冲切力沿管材圆周方向均匀分布，不会出现单侧受力导致管材弯曲的问题，冲头与导向套之间采用小间隙配合，保证长期反复冲裁过程中冲头的进给精度，孔位的位置度公差可以稳定控制在0.1mm以内，满足制冷管路、气动小管路的装配孔位精度要求。结构的侧方设置了透明的防护挡板，既可以观察管材的穿入定位状态，也能阻挡冲裁过程中产生的细小废屑飞溅，提升操作安全性；模架的分层结构采用导柱导向，保证上下模合模时的平行度，避免弹簧受力不均导致的模体卡滞，导柱端部设置了限位结构，控制合模的最小行程，防止冲头过进给顶穿对侧管壁。在实际产线应用中，

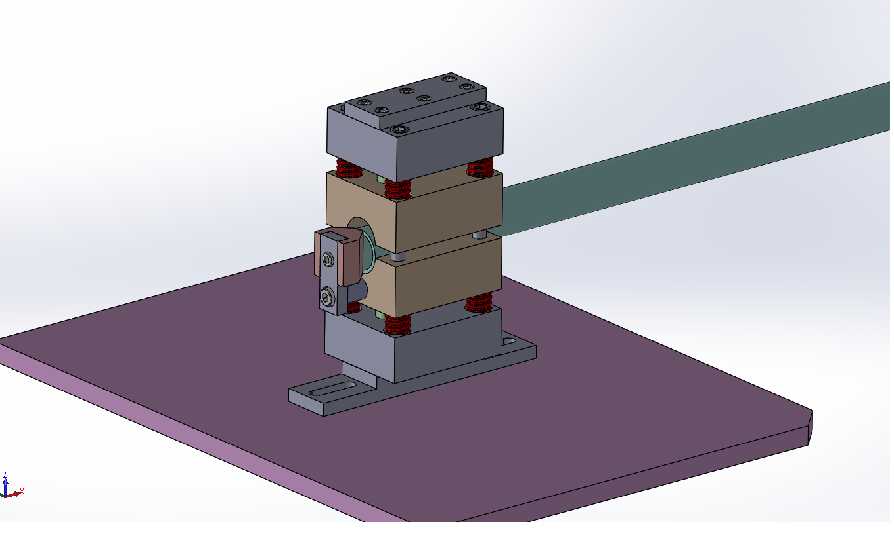

　　这套结构可以直接安装在小型手动冲床或者气动小冲床上，操作人员只需要将管材按定位刻度插入模腔，触发冲床动作即可一次完成四个孔的加工，相比单孔逐次加工的方式，加工效率可以提升3倍以上，同时因为不需要多次装夹找正，对操作人员的技能要求大幅降低，新员工经过简单培训即可稳定加工出合格的工件。针对不同孔位间距的需求，只需要更换对应孔位的冲头安装板和定位型腔镶件，不需要更换整套模架，具备一定的柔性适配能力，适合小批量多规格的小直径管材冲孔加工场景。结构中的弹簧参数经过匹配计算，复位力刚好可以克服冲头与导向套、模体与导柱之间的摩擦力，不会因为弹簧力过大导致合模需要的冲压力升高，也不会因为弹簧力过小出现复位不到位、冲头残留模腔影响管材取放的问题。冲头采用标准的小直径冲孔冲头规格，磨损后可以快速更换，不需要对模架进行二次加工，降低了日常维护的成本和停机时间。定位型腔的入口处做了倒角导向，方便操作人员快速将管材插入到位，型腔内部设置了定位挡块，控制管材的插入深度，保证每个工件的孔位到端口的距离一致，不需要每次加工前测量定位。
