手动双孔办公打孔器结构设计

　　这款手动双孔打孔器主要面向日常纸质文件归档、活页资料装订和办公桌面整理场景，在行政办公室、学校教务室、图文打印店以及工程资料室中都属于高频使用的小型工装器具。它的核心作用是在一叠纸张的指定边距位置冲出两个标准圆孔，使文件能够直接装入两孔文件夹或活页夹中，避免手工开孔造成的孔位歪斜、毛边和间距不一致问题。

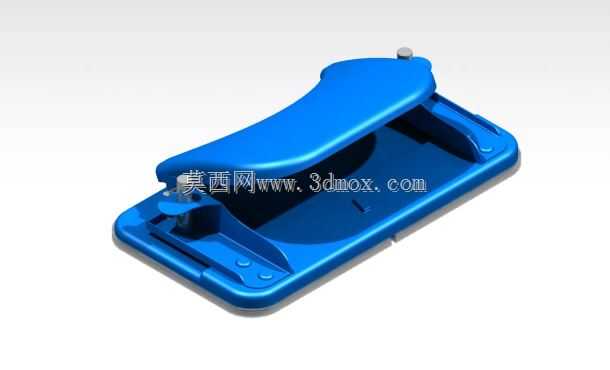

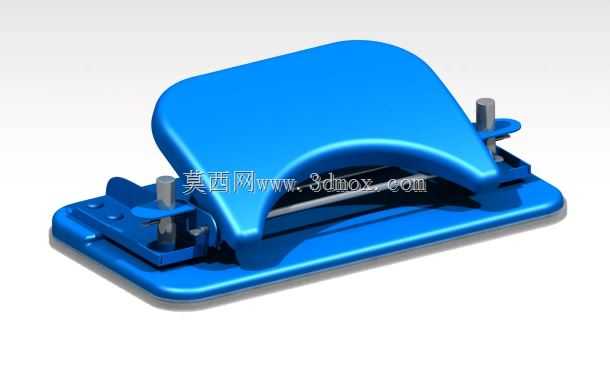

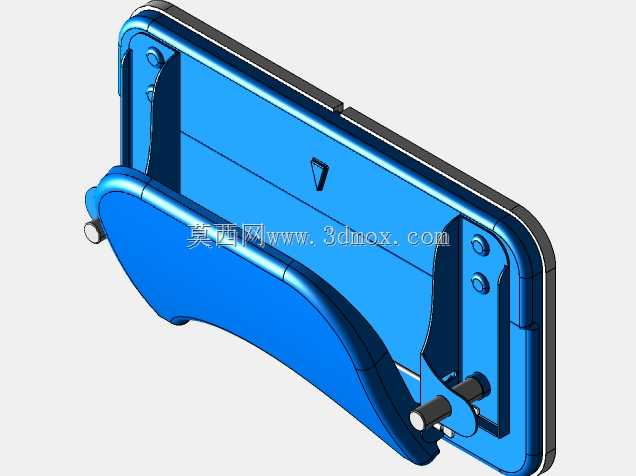

　　从结构组成来看，模型完整呈现了底座、上压手柄、冲孔刀轴、复位弹性件、纸张定位挡边以及废料容纳区域。底座采用扁平延展形式，承担整机支撑和纸张承托功能；上压手柄做成符合手掌施力的弧形曲面，下压时力通过杠杆关系传递到两根冲孔刀轴上，使刀具沿垂直方向切入纸张。刀轴与底座上的对应漏料孔保持同轴配合，冲切后的纸屑可通过孔道落入底座内部的暂存腔，减少桌面散落。

　　设计思路上，这类器具并不追求复杂动力，而是利用手动杠杆放大操作者的按压力。手柄前端与底座之间形成铰接支点，人手作用点距离支点较远，冲刀位置靠近支点内侧，因此在相同手部压力下可获得更大的冲孔力。弧形手柄不仅是外观处理，更重要的是让掌根和手指在下压过程中获得较宽的接触面积，降低局部压强；连续处理多叠纸张时，操作者不需要像使用直杆工具那样刻意调整握持位置。

　　孔位布置遵循常见双孔文件装订习惯，两个冲孔中心沿纸张宽度方向平行排列，孔距保持固定，以便与标准活页夹、档案夹和环形装订夹匹配。底座侧边设置定位边界，纸张推入后靠挡边对齐，能够控制孔中心到纸边的距离。实际使用中，操作者只需将整理齐整的一叠纸沿定位边推入，确认纸张前缘和侧边贴合后压下手柄，即可一次完成两个孔的加工；松开手柄后，复位结构带动冲刀回升，纸张便可直接抽出。

　　外形尺寸方面，整机属于桌面型手动工具，底座长度覆盖纸张待打孔区域并向前后留出取放空间，宽度则以容纳双刀机构和手部按压范围为限。底座底面保持平整，放置在桌面上时不依赖额外固定；低矮轮廓有利于收纳到抽屉或文件柜旁。安装边界并不涉及机床式地脚连接，重点在于工作台面需要提供稳定平面，后侧和左右侧保留手部活动空间，前方留出纸张送入和取出的距离。若在图文店高频使用，可将其放置在靠近装订区的固定工位，与文件夹、订书机、裁纸刀形成连续的文件整理动线。

　　功能特性上，双孔同步冲切保证了两孔相对位置稳定，避免单孔逐次定位带来的累计误差。冲刀与底孔的间隙控制直接影响切口质量，间隙过小会增大摩擦和回刀阻力，间隙过大则容易使纸张产生牵拉毛边；模型中刀轴、导向部位和底座漏料通道的配合关系，为后续工程细化提供了清晰的结构参考。底座内部的纸屑腔需要定期清空，因此在实物设计时通常会考虑可拆卸或翻转清理结构，使维护动作简单且不影响冲孔精度。

　　从三维建模角度看，该产品适合用于练习薄壁壳体、杠杆传动、铰接配合和刀具导向结构的表达。外观曲面虽然简洁，但手柄与底座之间的开合空间、冲刀行程、纸张入口高度和复位件布置都需要在装配关系中保持一致。建模时应重点检查上下压合极限位置：完全抬起时，纸张能够顺利进入冲刀下方；完全压下时，冲刀穿过纸张并进入底孔漏料区；回程时，刀具不得与底座或纸张发生卡滞。

　　在材料与工艺层面，底座和手柄可采用金属薄板冲压或压铸成型，关键冲孔部位使用硬度较高的刃口材料，外部接触区可增加包覆层以改善握持感。定位挡边需要耐磨并保持平直，因为它长期承受纸张推靠和摩擦；底座底部可设置防滑垫，减少冲孔瞬间的滑移。对于结构设计人员而言，这类小型器具的难点不在庞大外形，而在于把人力输入、杠杆增力、刀具导向、废料排出和纸张定位集中在有限桌面空间内，并保证反复使用后的孔位稳定性。

　　该模型可作为办公装订设备结构方案、手动冲孔机构教学案例以及文具产品外观细化的参考。通过观察其整体装配，可以直观理解手动工具如何在无电源条件下完成规则孔加工，也能为类似薄板冲孔、卡片打孔、皮革小样冲孔等轻型加工器具的结构改型提供思路。
