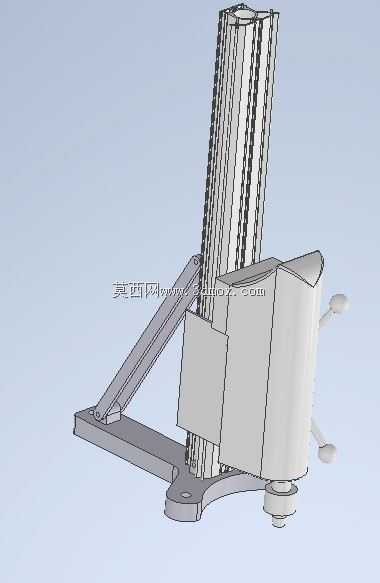

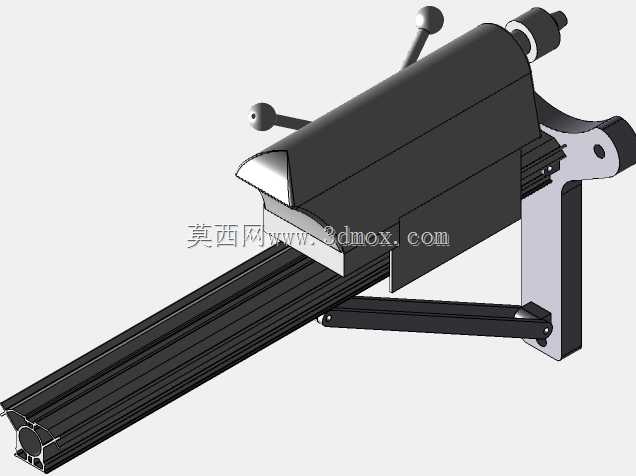

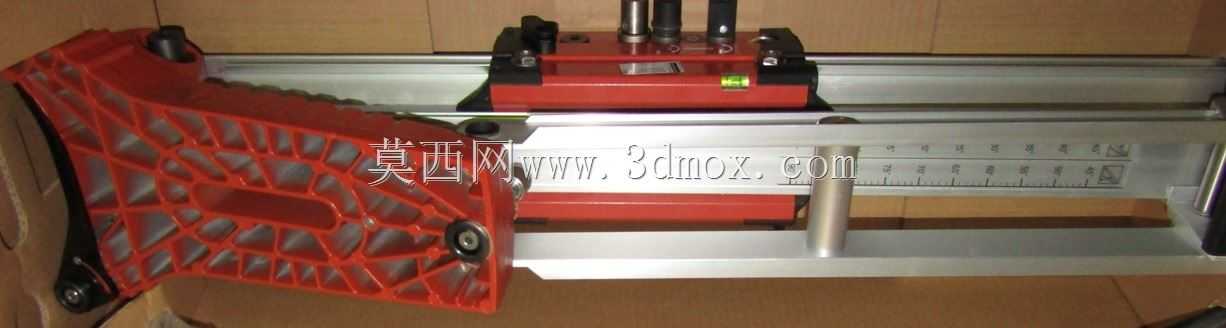

希尔蒂DD-HD-30立式钻孔作业支架结构

　　这套钻孔设备结构主要面向建筑装修、机电安装、混凝土结构改造类作业场景，在实际施工现场，这类带固定支架的钻孔设备多用于墙面、地面、顶面的大直径深孔加工作业，相比手持钻机作业，带支架的结构能大幅降低钻孔过程中的偏斜量，同时抵消钻机工作时产生的高频反扭矩，减少作业人员的劳动负荷，也能避免手持作业时的抖动造成孔壁粗糙、孔径超差、孔位偏移等常见加工问题。从结构组成来看，整套设备包含底部支撑底座、斜向加强支撑臂、垂直导向立柱、钻机滑移固定座、进给操作手柄几个核心部分，底部底座采用平板式支撑结构，底座上预留有锚栓固定孔位，作业时可通过膨胀螺栓将底座牢牢固定在待加工基面，避免钻孔过程中设备移位，底座的支撑面做了加宽处理，

　　即使在不打锚栓的临时作业场景下，也能依靠设备自重和支撑面积保证基础稳定性，针对斜面或者异形基面作业，底座还预留了可调支脚的安装位，可适配一定角度的倾斜基面固定需求。斜向加强支撑臂连接底座与垂直导向立柱的中下段，形成稳定的三角支撑结构，抵消钻孔作业时立柱受到的侧向弯矩，避免长行程钻孔时立柱出现挠曲变形，支撑臂与立柱、底座的连接位置均采用铰接加锁紧的结构，可根据作业时的钻孔角度需求调整支撑臂的固定位置，适配垂直钻孔、倾斜角度钻孔等不同作业姿态。垂直导向立柱采用多根平行光杆作为导向载体，相比单根立柱的结构，多根平行导向的结构能完全限制钻机固定座的周向转动，保证钻机进给过程中始终与导向方向保持平行，不会出现周向偏转，立柱表面做了硬化处理，

　　降低钻机滑移座上下移动时的磨损量，延长导向结构的使用寿命，立柱的有效导向行程覆盖了该型号钻机的最大钻孔深度需求，作业时不需要中途调整钻机固定位置就能完成全深度钻孔加工。钻机滑移固定座采用环抱式结构抱紧导向立柱，座体上预留了与钻机本体匹配的安装孔位和锁紧槽，可快速完成钻机的装夹固定，固定座上带有锁紧旋钮，在调整钻孔初始位置时可快速锁紧固定，避免钻机自重下滑，进给操作手柄采用齿轮齿条传动结构与立柱配合，摇动手柄即可带动钻机沿立柱平稳进给，手柄的操作力经过传动比优化，作业人员只需要施加很小的操作力就能完成大直径钻孔的进给动作，遇到钢筋等硬质障碍物时，也能通过手柄精准控制进给量，避免钻头崩损。从安装边界尺寸来看，

　　这套支架结构收拢状态下的占地面积不足0.3平方米，在狭小的电梯井、管道井、室内墙角等受限空间内也能完成架设，垂直立柱的总高度适配常规室内层高的顶面钻孔作业，不需要额外接长结构就能完成从地面到顶面的全高度范围钻孔作业，底座的固定孔位间距适配市面上常用的M12、M16膨胀螺栓规格，现场作业时不需要额外加工连接配件就能完成固定。在设计思路上，这套结构完全围绕现场钻孔作业的实际痛点展开，没有多余的冗余结构，所有受力部件的截面尺寸都经过作业载荷校核，比如斜向支撑臂采用矩形截面型材，在保证支撑强度的同时尽可能降低结构自重，方便作业人员单人完成设备的搬运与架设，所有连接位置的锁紧件都采用大尺寸旋钮结构，作业人员佩戴劳保手套也能直接操作，不需要额外使用扳手等工具就能完成所有的架设调整工作，导向结构的配合间隙做了可调设计，设备长期使用出现磨损后，只需要调整滑移座上的导向镶件就能恢复配合精度，不需要整体更换部件，降低现场使用的维护成本。在实际作业场景中，这类带支架的钻机相比手持钻机的钻孔精度能提升一个等级，孔位偏差可控制在2毫米以内，孔轴线的偏斜角度不超过0.5度，完全满足机电管道安装、锚栓固定、管线开孔等作业的精度要求，尤其是在大直径金刚石钻头钻孔作业时，支架结构的稳定性优势更加明显，不仅能提升钻孔作业的效率，还能大幅延长钻头的使用寿命，减少因为设备抖动造成的钻头非正常损耗。
