木材数控刨床用双口径真空软管接头

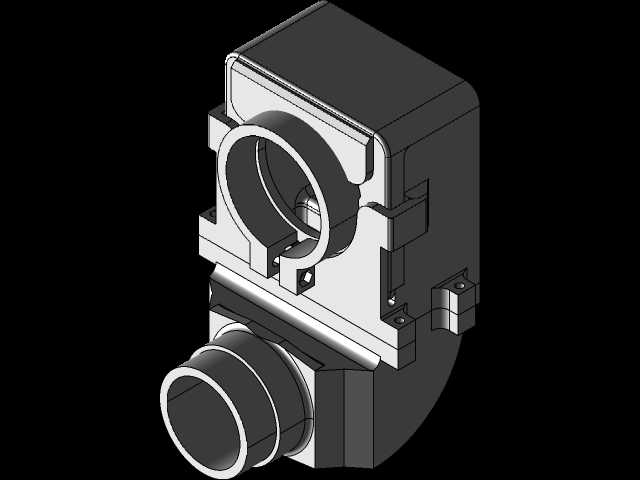

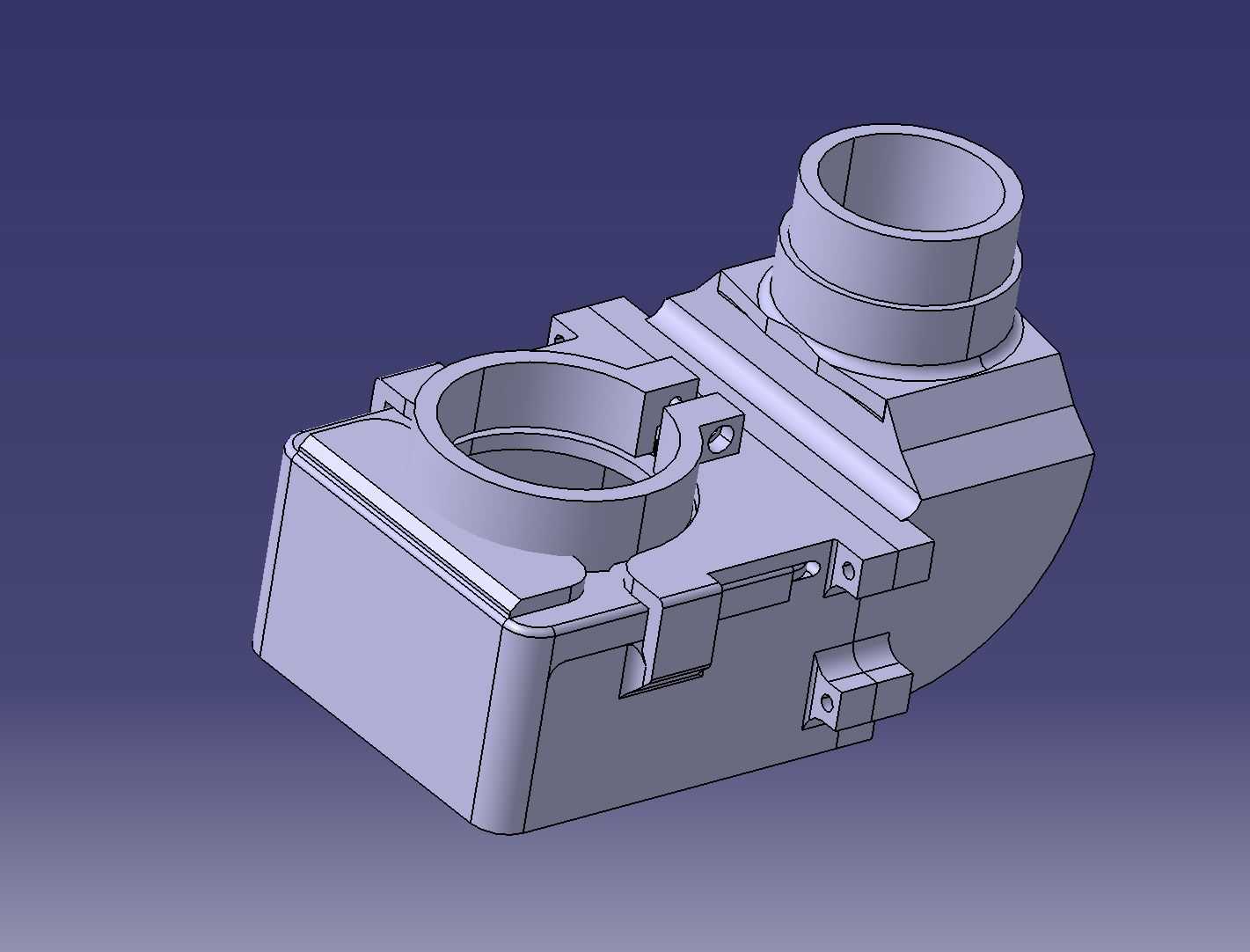

　　在木材数控加工的车间现场，负压吸尘管路的可靠性直接决定了工位的整洁度与加工精度，这款适配60、65两种管径的真空软管接头，正是针对木工数控刨床的吸尘接驳场景做的定向结构设计。日常加工中，数控刨床高速铣削木材会产生大量刨花与细木粉，若管路接驳处漏压，不仅会导致木屑飞溅污染工位，细粉尘还可能渗入设备导轨、丝杠传动副，加剧运动部件磨损，甚至触发车间粉尘浓度报警，因此这类接头的密封可靠性与结构强度，是现场管路改造时优先考量的指标。从结构设计逻辑来看，这款接头采用一体成型的腔体结构，没有多余的拼接焊缝，避免了长期负压工作下拼接缝开裂漏风的隐患。接头主体做了变径过渡设计，一端适配65mm外径的主吸尘硬管，另一端适配60mm的设备端软管，

　　过渡段采用大圆弧流道设计，没有直角突变结构，能最大程度降低风阻，避免木屑在管路拐角处堆积堵塞——很多现场自制的接头常因流道设计不合理，使用半个月就会在拐角处积满木粉堵死管路，需要频繁拆卸清理，这款的流道曲率经过反复调整，能让木屑随负压气流顺畅通过，减少日常维护频次。安装边界方面，接头侧面预留了两组带安装孔的凸台结构，凸台的孔位间距与数控刨床床身侧方的预留安装螺孔完全匹配，安装时不需要额外做焊接支架，直接用螺栓就能将接头固定在床身侧壁，避免设备运行时的振动导致接头移位、软管脱落。接头的两个接口端都做了环形止退槽，套上软管后用喉箍锁紧时，喉箍刚好卡在止退槽内，即便设备启停时管路存在负压波动、软管受拉扯，也不会出现接口脱开的问题。

　　不同于普通民用的水管接头，这款接头的腔体壁厚做了针对性加强，因为木工车间的吸尘管路负压通常在-12kPa到-18kPa之间，开机瞬间的负压冲击容易让薄壁结构产生形变，长期形变会导致接口密封面错位漏风，加厚的腔体壁能保证在持续负压工作下形变量控制在0.1mm以内，密封面始终保持贴合。另外接头的侧方还预留了一个传感器安装位，可以直接对接负压检测传感器，实时监测管路的负压值，当管路堵塞或者漏风导致负压不足时，设备能及时触发报警，避免在无吸尘状态下持续加工。在实际现场适配中，这款接头除了适配数控刨床，也能对接同口径的封边机、推台锯等木材加工设备的吸尘口，只要管路外径匹配60或65mm规格，都能直接安装使用，不需要额外做变径转接。

　　很多木工车间在做管路升级时，常遇到设备端接口和主路管径不匹配的问题，需要接多个转接头，不仅增加了漏风点，还会增大管路风阻，这款一体变径的接头直接省去了转接环节，减少了管路的故障点。从建模细节来看，接头的所有安装凸台都做了圆角过渡，没有尖锐的棱角，避免安装时划伤操作人员，也减少了应力集中点——长期受振动影响的结构件，尖锐棱角处很容易产生应力裂纹，圆角过渡能大幅提升结构的抗疲劳寿命。接口的止退槽深度设计为2mm，既不会因为槽太深影响接口的结构强度，也不会因为槽太浅导致喉箍锁不紧，这个尺寸是经过多次现场拉拔测试确定的，能承受500N的轴向拉力不脱开。在流道设计上，变径段的圆弧半径做了35mm的大曲率处理，气流经过时的局部阻力系数比直角转接降低了70%以上，同等风机功率下，吸尘口的风速能提升15%左右，吸尘效果更好。日常维护时，这款接头因为是一体光滑内壁，不需要做特殊清理，即便有少量木屑附着，开机时的高速气流就能直接将其带走，不会出现积料问题。
