鸥翼式D-Pak封装表面贴装散热结构

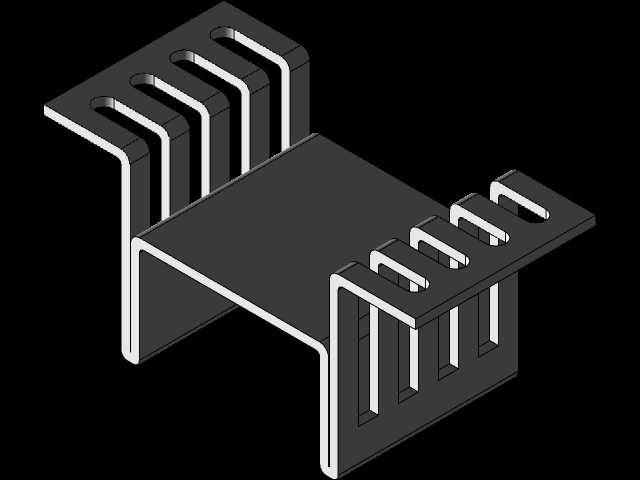

　　在消费类电源、工业控制板卡、小型通讯终端这类板载功率器件的布局场景里，D-Pak、D2Pak、D3Pak这类贴片封装的功率MOS、整流器件工作时的结热导出，一直是板级热设计里容易被忽略的细节——不少工程师在选型散热件时，要么选了高度超限的立式散热片挤占上层板卡空间，要么选了安装孔位不匹配的插件式散热件，需要额外打弯引脚或者增加固定胶，反而增加了生产环节的工序复杂度，甚至在回流焊后出现散热件偏移、虚接的问题。这款表面安装的散热结构，就是针对这类贴片功率器件的散热痛点做的适配设计，整体采用鸥翼式的引脚布局，和对应封装的器件引脚成型逻辑保持一致，不需要额外在PCB上开设专用的散热固定孔，直接通过表面贴装工艺和器件同步完成回流焊接，

　　生产环节不需要额外增加压合、锁付的工序，适配常规SMT产线的贴装流程。从结构设计逻辑来看，散热主体采用一体化折弯成型的结构，没有拼接焊缝或者额外的铆接部件，主体的平面区域完全贴合D-Pak系列封装器件的塑封顶面，接触区域没有做多余的镂空或者凸台，保证贴装后导热界面材料（或者直接接触）的接触面积最大化，避免因为接触间隙导致的热阻升高。两侧延伸出的鸥翼式折弯鳍片，没有采用传统密集直鳍片的设计，而是顺着引脚的排布方向做了等距开槽，一方面是在有限的板卡占用面积里，尽可能拓展散热片和空气的接触面积，另一方面开槽的方向顺着板卡表面常规的空气对流方向，不管是自然散热场景下的冷热空气自然流动，还是板卡上有小型轴流风扇形成的强制对流风道，

　　气流都能顺着开槽穿过鳍片间隙，带走鳍片上传导的热量，不会因为鳍片过密形成风阻死区。在安装边界的适配设计上，这款散热结构的贴装引脚完全对应D-Pak系列封装的引脚间距，折弯后的引脚共面度控制在SMT贴装要求的公差范围内，贴装时不会出现引脚浮高导致的焊接不良，整体安装后的高度控制在常规板间间隙的允许范围内，不会和上层排布的接插件、电容等器件产生干涉。鳍片的折弯角度经过反复校核，既保证了足够的散热面积拓展，又不会因为折弯角度过大导致贴装时吸嘴无法稳定吸取——散热主体的顶面是完整的平面，完全适配SMT贴片机的吸嘴取料要求，不需要定制特殊的吸嘴或者治具，能直接导入现有SMT生产程序。实际应用中，

　　这类散热结构主要适配工作耗散功率在1-3W区间的贴片功率器件，在环境温度40摄氏度的常规工况下，能将器件的结壳热阻降低40%左右，避免器件因为长期工作在高温区间出现参数漂移、寿命缩短的问题。和传统的插件式散热片相比，这种鸥翼式表面贴装的结构不需要在PCB背面预留引脚穿接的空间，也不需要波峰焊或者手工补焊固定，能有效降低双面布局板卡的设计难度，背面的走线空间不会被散热引脚占用，对于高密度布局的电源板、驱动板来说，能有效提升PCB的面积利用率。设计过程中也充分考虑了成型工艺的可行性，整体采用导热性能优异的金属板材一体冲压折弯成型，冲压时的开槽毛刺控制在贴装允许的公差范围内，折弯处的圆角过渡避免了应力集中，不会在长期冷热循环后出现鳍片变形、和器件接触脱离的问题。鳍片的开槽宽度和间距经过匹配，既不会因为开槽过宽损失过多的导热截面积，导致热量无法顺利从底座传导到鳍片末端，也不会因为开槽过窄导致助焊剂残留、积灰影响散热效率，在常规的工控、消费电子使用场景下，不需要额外的防尘维护就能长期保持稳定的散热性能。对于板级热设计的工程师来说，选型这类散热件的时候，只需要确认对应功率器件的封装尺寸匹配，在PCB封装库中导入对应的散热件焊盘，就可以直接完成布局，不需要额外做结构干涉校核，能有效缩短板卡的热设计周期，减少打样后因为散热不达标导致的改版次数。
