适配DJI2212无刷电机的螺旋桨拆装扳手结构

　　在多旋翼航模、小型无人机的外场调试与日常维保场景里，22系列外转子无刷电机的螺旋桨锁母拆装一直是容易被忽略的操作痛点——这类电机的定子本身没有设计专用的锁止结构，拆装螺旋桨锁紧螺母时，如果直接用外力固定桨叶或者电机外壳，很容易造成桨叶形变、电机定子绕组受径向力偏移、甚至轴承错位的问题，轻则导致电机动平衡失效飞行时产生高频振动，重则直接造成电机报废。这款针对DJI 2212 920Kv外转子无刷电机设计的专用拆装扳手，就是为了解决这个实际操作问题开发的工装结构。从功能实现逻辑上看，它的核心作用是在拆装螺旋桨锁紧螺母的过程中，通过刚性结构完全锁止电机外转子的转动，让操作人员施加在螺母上的扭矩全部作用在螺纹副上，

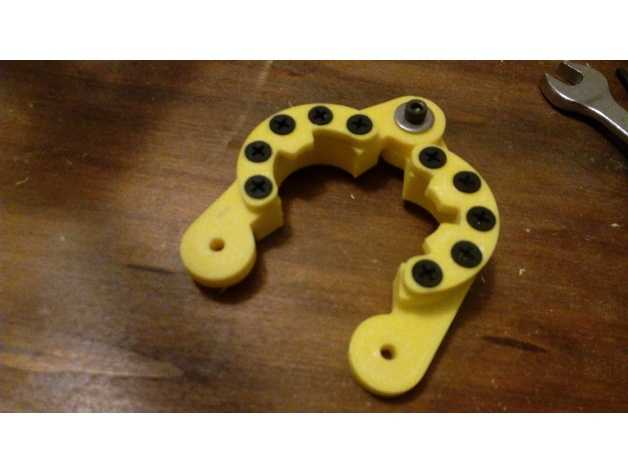

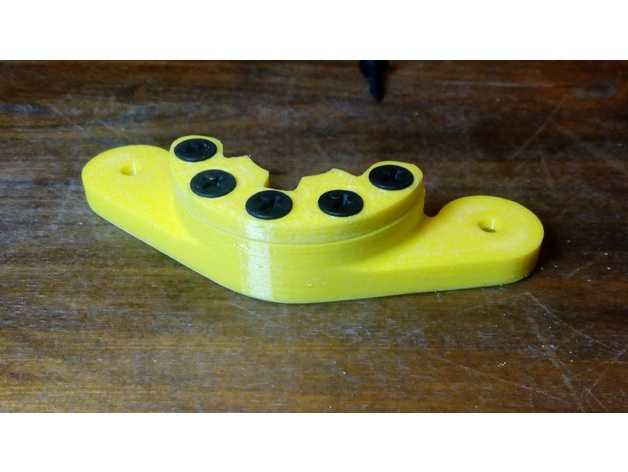

　　不会把外力传递到电机内部的轴承、绕组或者安装座结构上，从根源上避免拆装过程对电机造成的隐性损伤。整个结构采用分体式设计，适配3D打印快速成型的加工方式，打印层厚设置为0.3mm时，所有打印零件做100%填充就能满足日常使用的强度要求，不需要额外做特殊的后处理工序。结构的核心定位部分采用多凸点卡合设计，对应2212电机外转子底座上的8个十字安装螺丝位，卡爪的深度刚好贴合电机底座的台阶面，不会碰到电机的漆包线或者引出线部分，卡合之后整个扳手和电机外转子形成刚性的整体，不会出现打滑或者刮蹭电机外壳的问题。从安装边界来看，扳手的中心预留了足够的过孔空间，完全避开电机轴顶端的桨座定位凸台，不管是安装自紧桨还是普通的正反牙锁紧螺母，

　　都不会和扳手本体产生结构干涉；扳手的握持部分做了加宽的外延耳结构，两个外延耳上预留了标准的安装孔位，既可以直接手持操作，也能通过孔位临时固定在工作台面上做固定式拆装工位使用，适配不同的操作场景。配套的紧固件全部采用标准件，不需要定制特殊规格的五金件：固定打印结构的紧固件采用10颗长度3.5mm、直径16mm的DIN 7972规格十字盘头自攻螺丝，用来把分体打印的卡盘、握持臂部分锁紧成整体，这种螺丝的牙距适配PLA、PETG等常见3D打印材料的攻丝强度，反复拆装也不会出现滑牙的问题；外延握持部分的固定采用2颗M4x20的内六角圆柱头螺钉，搭配配套的防松螺母，即使施加较大的拆装扭矩也不会出现结构松脱的问题。实际使用时，

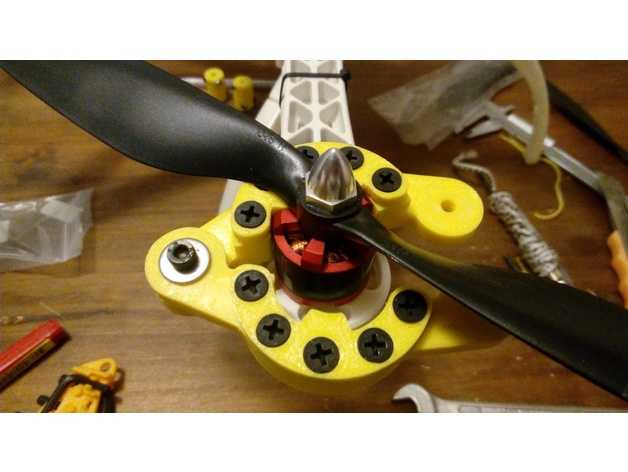

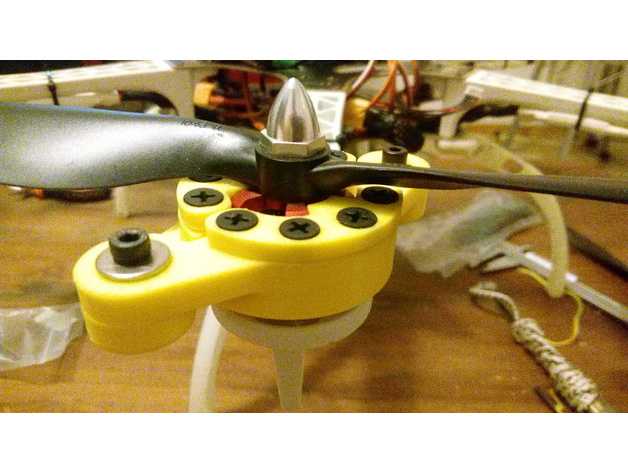

　　只需要把扳手的卡爪对准电机底座的安装螺丝位平推到位，确认所有卡爪都完全卡入对应的凹槽之后，一只手握住扳手的外延部分固定住电机外转子，另一只手用套筒或者开口扳手转动螺旋桨的锁紧螺母即可，不管是安装新桨时打规定扭矩，还是炸机后拆换变形桨叶，都不需要额外用手按住桨叶或者电机外壳，操作时的施力路径更合理，也不会因为手滑碰到转动的扳手造成划伤。结构设计时特意做了防呆处理，卡爪的分布是非对称的，不会出现装反导致卡合不到位的问题，针对2212电机的底座尺寸做了0.2mm的间隙预留，即使电机外壳有轻微的生产公差或者炸机造成的细微形变，也能顺利卡入，不会出现卡滞或者间隙过大打滑的问题。对于经常做航模维保、无人机组装的从业者来说，这种专用工装能大幅降低拆装过程中的电机损坏概率，也能提升螺旋桨的安装精度，避免因为螺母锁附时电机跟转导致的桨叶压合不平整、动平衡偏差的问题，减少后续飞行时的振动调试工作量。
