鼓式液压制动执行机构结构设计

　　该制动执行机构多用于起重设备、输送线、港口装卸机械的运行机构驻车与工作制动场景，在设备断电或触发制动信号时，可快速对旋转的制动轮施加径向抱紧力，通过摩擦副的阻力矩让运动部件在规定滑行距离内停止转动，避免溜钩、溜车等安全事故发生，是工业传动系统里不可或缺的安全防护部件。

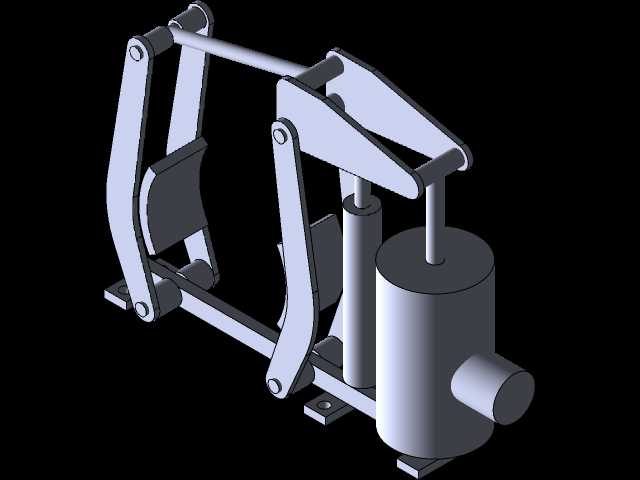

　　整套机构采用对称双制动臂布局，动力源为立式单作用液压缸，缸体通过底部安装板固定在设备机架上，缸杆伸出端与两侧对称布置的三角杠杆铰接，杠杆另一端连接弧形制动瓦，制动瓦内侧预留摩擦衬片安装位，可根据制动扭矩需求更换不同摩擦系数的衬片材料。非制动状态下，液压缸泄压，两侧制动臂在复位弹簧的拉力作用下向外张开，制动瓦与制动轮之间预留均匀间隙，避免运行过程中出现蹭磨、发热、功率损耗等问题；当触发制动指令时，液压缸通入压力油，缸杆向上顶推三角杠杆，杠杆绕中部铰接销轴转动，带动两侧制动臂同步向内收拢，让两块制动瓦同时压合在制动轮外圆面上，依靠接触面的正压力产生摩擦阻力矩，实现制动动作。

　　设计过程中首先要匹配安装边界，底部安装板的四个螺栓孔位需对应机架的安装基准，孔距公差控制在±0.2mm范围内，保证安装后制动轮与两侧制动瓦的同轴度偏差不超过0.1mm，避免单侧偏磨导致制动扭矩不足、衬片提前磨损。其次要核算杠杆比，三角杠杆的动力臂与阻力臂比值直接决定液压缸输出推力到制动瓦正压力的放大系数，设计时需结合目标制动扭矩、摩擦衬片摩擦系数、制动轮直径参数反推所需正压力，再匹配对应缸径的液压缸与杠杆传动比，保证制动时能提供足够的抱紧力，同时避免压力过大导致制动轮变形、衬片烧损。

　　铰接位置全部采用销轴加自润滑衬套的结构，减少长期往复动作带来的磨损，所有销轴端部都设计了开口销限位结构，防止设备运行过程中销轴窜动脱落。制动臂采用钢板焊接后去应力处理的结构，受力截面经过抗弯强度校核，在最大制动正压力作用下，臂体最大变形量不超过0.3mm，保证制动瓦与制动轮的接触面积不低于设计值的80%。液压缸侧部预留的油口可直接连接设备液压站的控制油路，油口规格采用通用液压管接头标准，方便现场管路布设，缸体本身带防尘密封圈，可适应多粉尘、潮湿的工业车间工况，减少杂质进入缸体导致的密封件磨损、活塞杆拉伤问题。

　　安装调试时需先调整两侧制动瓦的张开间隙，保证制动轮两侧间隙均匀，间隙值控制在0.8-1.2mm区间，间隙过小会导致带闸运行，摩擦衬片持续发热磨损，间隙过大会导致制动动作滞后，滑行距离超出安全规范要求。铰接点需定期加注润滑脂，保证杠杆动作灵活无卡滞，复位弹簧的预紧力需调整一致，避免两侧制动臂动作不同步导致制动跑偏。整套机构的结构紧凑，占用安装空间小，可直接适配直径250-300mm规格的制动轮，不需要对原有设备机架做大幅改造，替换原有老旧制动机构时适配性较强。
