老式乘用车辆后轮制动鼓结构设计

　　在传统燃油乘用车的底盘制动系统布局中，鼓式制动器凭借制动力矩大、结构密封防尘性好的特点，曾长期作为后轮制动的主流配置应用在各类家用车型上，本次拆解建模的制动鼓结构，正是适配早年紧凑级家用轿车后轮的核心制动承载部件。从实际装车场景来看，该部件安装于后轮轮毂轴头位置，外侧与车轮轮辋通过螺栓刚性连接，随车轮同步转动，内侧腔体容纳制动蹄片、制动分泵、回位弹簧等整套制动执行组件，是鼓式制动系统中直接参与摩擦力矩生成的旋转部件。

　　从功能特性层面分析，该制动鼓的工作逻辑完全依托摩擦生热的动能转换原理：当驾驶员踩下制动踏板时，液压管路推动制动分泵活塞外伸，将两片弧形制动蹄片向外撑开，使蹄片外表面的摩擦材料紧紧压在制动鼓的内圆柱工作面上，通过两者之间的滑动摩擦产生阻碍车轮转动的阻力矩，实现车辆减速或驻车。不同于盘式制动器的外露式摩擦结构，该制动鼓的封闭腔体结构可以避免泥水、砂石直接侵入摩擦副接触面，在非铺装路面、多雨泥泞工况下能维持更稳定的制动效能，同时鼓式结构的自增力效应可以在同等液压输入下输出更大的制动力矩，适配早年车辆后轮制动兼做驻车制动的集成需求，不需要额外加装独立的驻车制动盘与卡钳结构，能有效压缩底盘布置空间与整车制造成本。

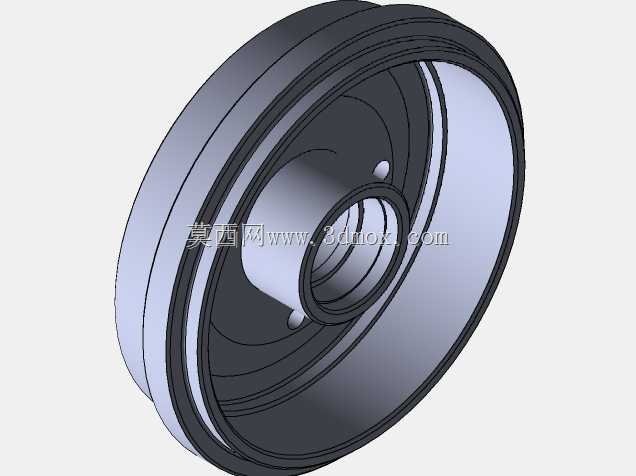

　　在结构设计思路上，该制动鼓采用整体式铸铁铸造成型后机加工的工艺路线，整体外形为阶梯状回转体结构：外侧大直径法兰面为轮辋安装贴合面，沿圆周均匀分布的螺栓孔与轮毂轴头的固定螺栓一一对应，保证车轮转动时的同轴度，避免高速行驶出现制动抖动；中间向内凸起的轴套部分为轮毂轴承的安装定位面，内孔加工有精准的公差配合面，与轮毂轴承外圈过盈配合，承担车轮转动时的径向载荷与轴向冲击载荷；内侧大直径的圆柱腔体为摩擦工作区，内圆表面经过精镗加工，表面粗糙度控制在合理区间，既保证与制动蹄片摩擦时的接触面积均匀，又能避免表面过于光滑导致摩擦系数不足。设计时特意在制动鼓外缘设置了多层环形加强筋，一方面提升部件整体的结构刚度，避免长期制动受热后出现鼓形变形导致制动踏板行程变长，另一方面环形筋可以增加散热面积，缓解频繁制动时的热量累积，降低摩擦材料热衰退的风险。

　　从安装边界与尺寸匹配角度来看，该制动鼓的轴向安装深度完全适配对应车型的后桥转向节与轮毂轴头伸出长度，腔体内部的径向尺寸预留了制动蹄片的完整张开行程，同时在腔体端面设置了定位止口，与后桥防尘盖板贴合后可以实现腔体的半密封，减少粉尘进入轴承安装位。轴套内孔的直径、键槽位置（若有）完全匹配对应车型的轮毂轴头尺寸，安装时不需要额外加装调整垫片即可保证同轴度要求，外侧法兰面的螺栓孔分布圆直径与对应车型的轮辋孔位完全一致，可直接适配原厂钢制轮辋与同参数的改装铝合金轮辋。需要注意的是，这类铸铁制动鼓在长期使用后会因为摩擦磨损导致内圆直径变大，当磨损量超过设计阈值时必须整体更换，否则会出现制动蹄片行程过大、制动力不足的问题，建模时还原的壁厚参数也完全参考了原厂配件的磨损余量设计，保证模型可直接用于制动系统的运动仿真、配件逆向开发参考。

　　在三维建模过程中，这类回转类底盘零件需要重点关注各配合面的形位公差标注逻辑，比如摩擦内圆与轴承安装孔的同轴度、法兰安装面与轴线的垂直度，这些参数直接影响装车后的制动平顺性，如果同轴度偏差过大，车辆制动时会出现方向盘抖动、车身共振的问题。同时建模时需要还原铸造件的拔模斜度与铸造圆角，避免出现工艺无法实现的尖锐直角结构，保证模型具备实际生产指导意义，而非仅做外观展示用途。对于底盘结构设计从业者而言，这类成熟量产部件的结构参数可以作为同级别车型鼓式制动系统选型的参考依据，通过调整摩擦面直径、壁厚参数即可适配不同整备质量车型的制动力矩需求。
