精密传动用滚珠丝杠齿轮结构设计

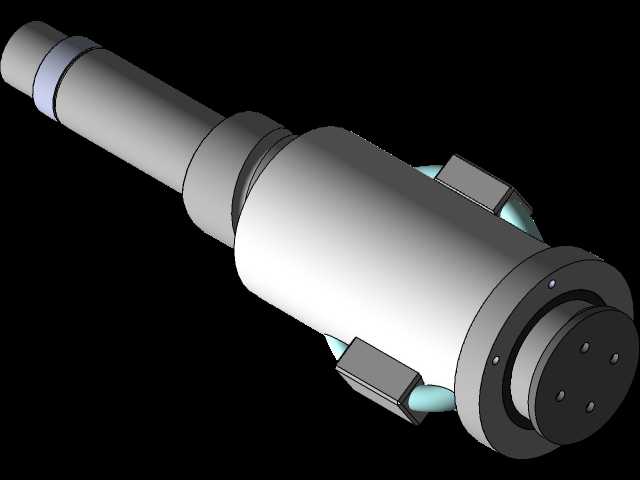

　　在精密数控进给系统、线性传动模组这类对传动精度、回程间隙有严苛要求的设备里，这类集成齿轮段的滚珠丝杠是核心执行部件，和普通滑动丝杠相比，它的滚动摩擦传动模式能把传动效率提升到九成以上，长时间往复运行的温升控制、磨损量控制都有明显优势，尤其适合需要频繁正反转、定位精度要求达到微米级的工况场景。从结构设计逻辑来看，这款零件把齿轮传动段和丝杠滚道段做了一体化轴身设计，没有采用传统的齿轮与丝杠分体装配、键连接的结构，从根源上消除了键连接带来的配合间隙、连接松动风险，也省掉了分体零件的装配对中工序，能有效缩短装配工时，同时提升整个传动链的刚性。轴身一端设计了光轴安装段，用来匹配支撑端的角接触球轴承或者滚针轴承，

　　安装段的轴肩做了精准的定位台阶设计，装配时轴承内圈可以直接抵靠轴肩完成轴向定位，不需要额外加装定位套，能有效控制支撑端的轴向窜动量。滚道段采用的是内循环滚珠回流结构设计，滚道的导程经过匹配计算，和端部齿轮的模数、齿数做了参数匹配，当伺服电机通过啮合齿轮输入扭矩时，丝杠旋转带动配套的螺母做直线进给，齿轮段的齿形做了磨齿精加工，齿向误差、齿形误差都控制在精密传动允许的公差范围内，能保证和驱动齿轮啮合时的传动平稳性，避免低速进给时出现爬行现象。从安装边界来看，轴身的最大外径出现在滚道段的滚道底径位置，端部齿轮的齿顶圆直径略小于滚道段的最大外径，安装时可以从支撑端一侧直接穿入安装座，不需要预留过大的穿装孔位，

　　能有效缩小整个传动单元的径向安装尺寸。轴身末端设计了三个均匀分布的螺纹孔，用来安装端部的防尘密封端盖，端盖可以阻挡加工过程中的切削液、金属碎屑进入滚珠滚道内部，避免滚珠出现卡滞、滚道点蚀的问题。在实际选型应用中，这类一体化滚珠丝杠齿轮常被用在小型精密数控车床的X轴进给、桌面型点胶设备的Z轴升降、3C产品检测设备的直线往复模组里，相比分体式结构，它的同轴度更容易保证，因为整个轴身是一次装夹完成所有关键面的精加工，齿轮节圆和丝杠滚道的同轴度可以控制在0.01mm以内，能有效避免传动过程中出现的偏载问题，延长螺母和滚珠的使用寿命。设计过程中，滚道的曲率比经过了优化，选用的是适配钢球直径的圆弧滚道，接触角控制在45度，

　　既能承受轴向的进给载荷，也能承受一定的径向倾覆力矩，在一些没有额外导向机构的轻载传动场景里，甚至可以省略独立导轨，直接靠丝杠螺母副完成导向和传动，进一步精简设备结构。齿轮段的齿宽经过载荷校核，能满足额定进给扭矩下的齿面接触强度、齿根弯曲强度要求，即使在频繁启停、加减速的工况下，也不会出现齿面磨损过快、断齿的问题。轴身的光轴安装段表面做了磨削加工，粗糙度达到Ra0.8，和轴承内圈的配合选用过渡配合，既能保证装配时的便利性，也能避免运行过程中内圈和轴身出现相对滑动。另外，滚道段的两端都设计了卸荷槽，避免滚珠在回流换向时出现硬冲击，降低运行过程中的噪音，在静音要求较高的3C装配设备里，这个细节设计能把整机运行噪音控制在55分贝以内。需要注意的是，这类一体化结构的丝杠在安装时，要保证两端支撑轴承的同轴度，避免轴身受到额外的弯曲应力，否则会导致滚道和滚珠的接触应力不均，出现局部磨损过快的问题，同时要按照要求定期在滚道内涂抹专用的润滑脂，避免干摩擦导致的精度损失。
