化学反应器用M10螺纹连接联轴器结构

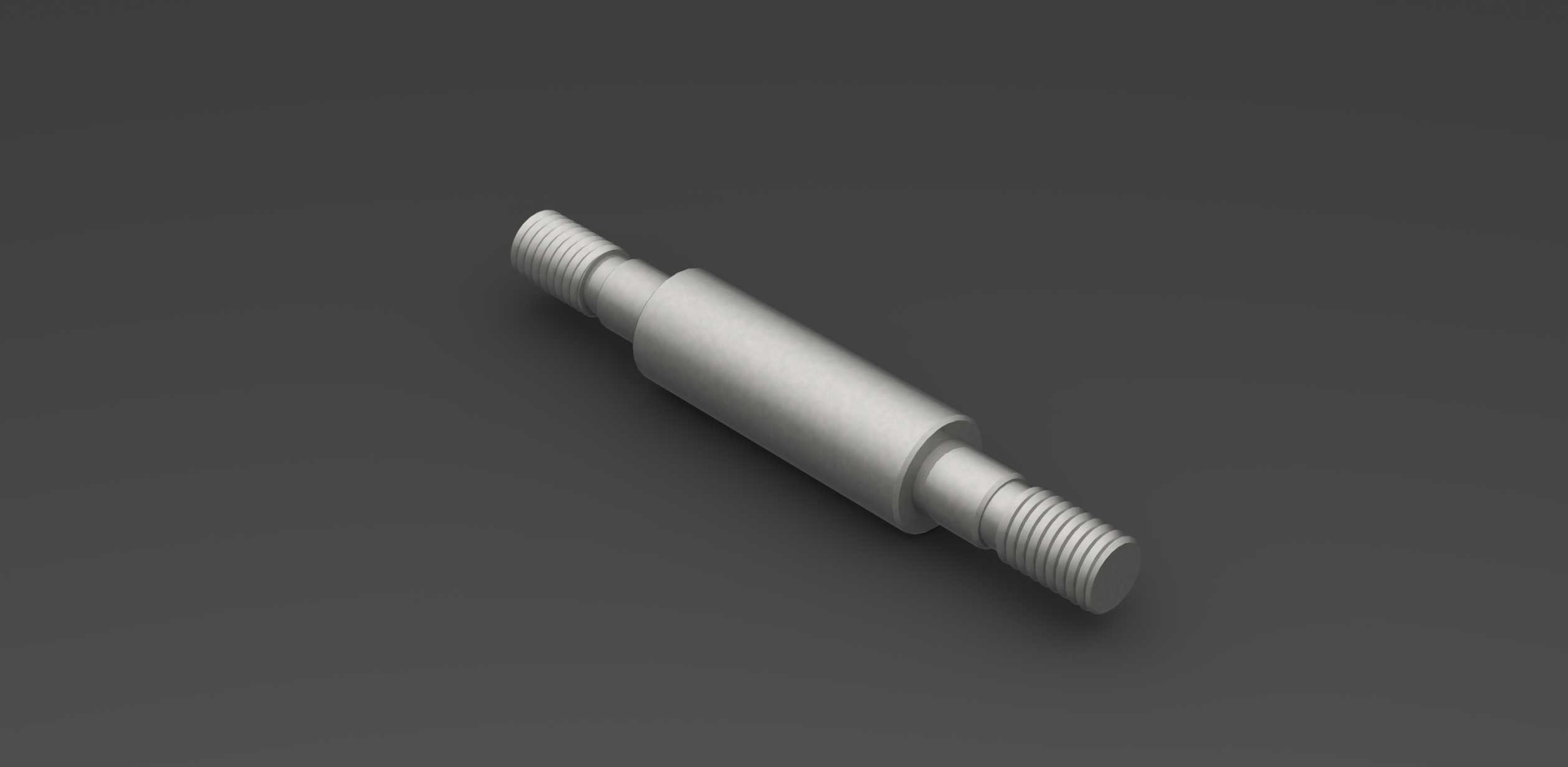

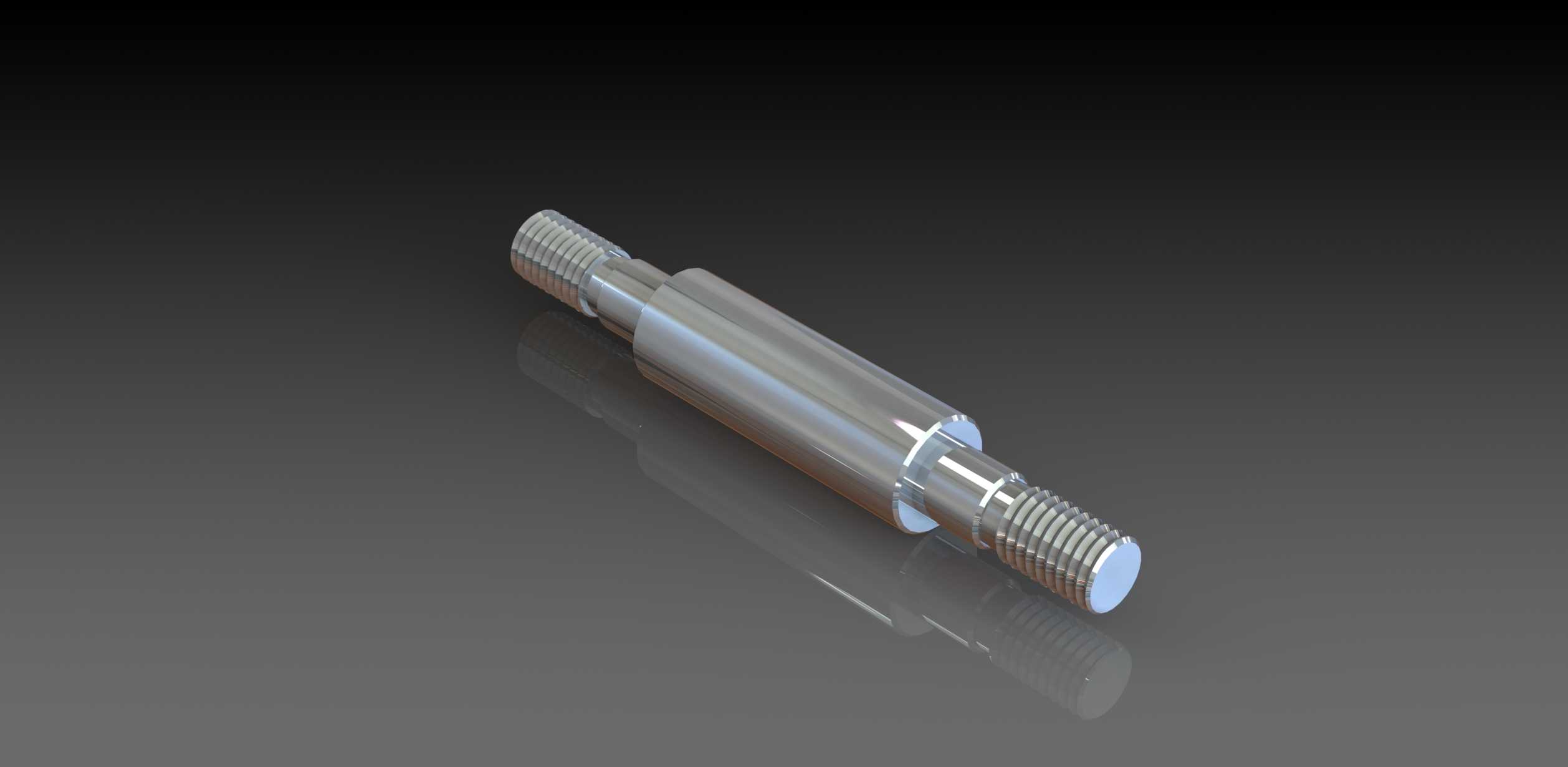

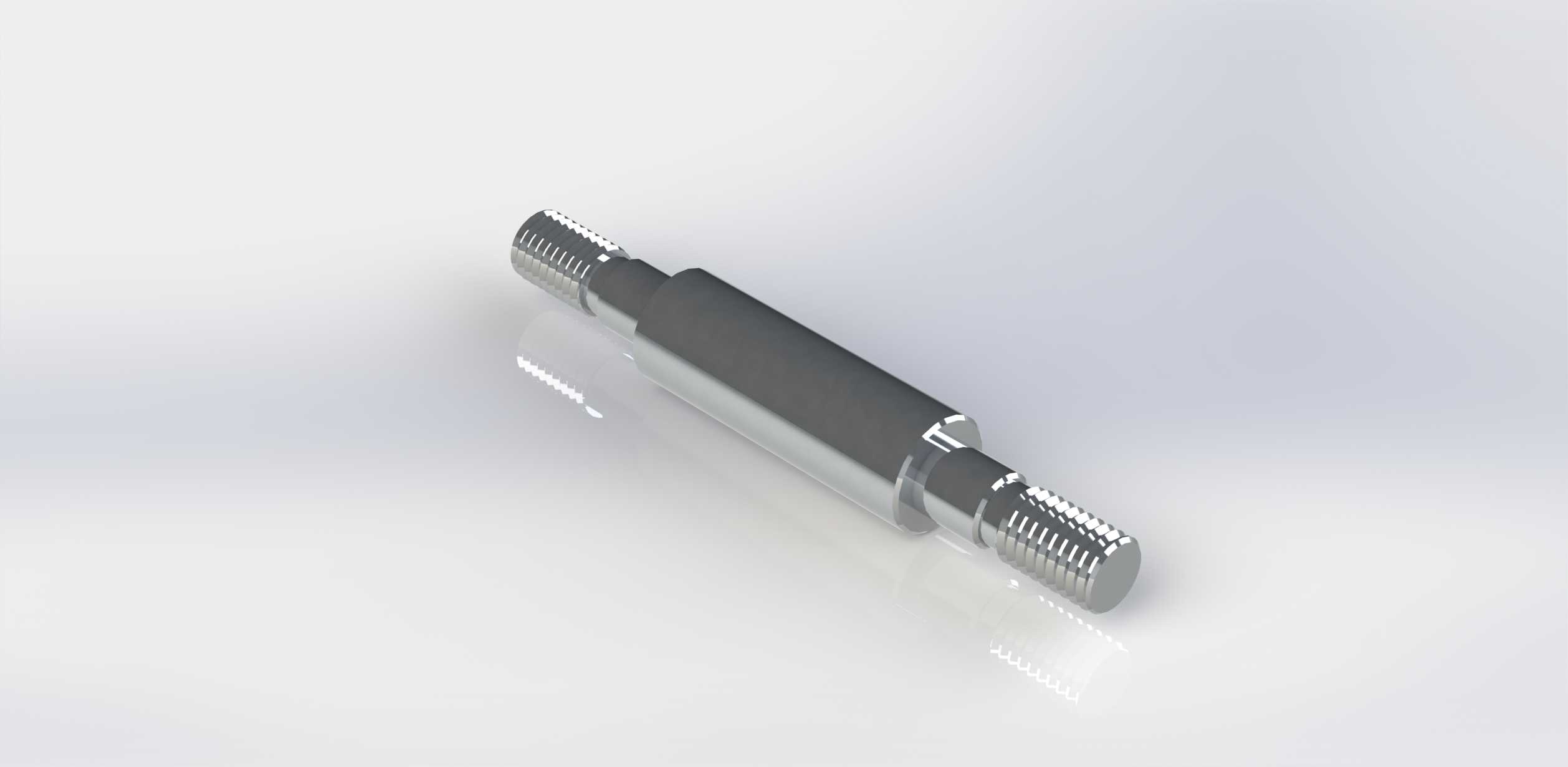

　　在化工反应器的线性执行器安装场景中，这类带M10外螺纹的联轴器承担着执行器输出端与反应器调节机构的刚性连接作用，核心功能是传递线性往复作用力，同时保证安装后的同轴度偏差控制在允许范围内，避免执行器运行过程中出现偏载卡滞。从结构设计来看，整体采用阶梯轴式构型，两端加工连续M10外螺纹，中间段为光轴定位结构，光轴段直径略大于螺纹大径，一方面可以在安装时作为轴向定位的贴合面，限制联轴器拧入两端部件的深度，保证两侧连接长度一致，避免单侧螺纹啮合不足导致的连接失效；另一方面光轴段的圆柱面可作为安装时的夹持位，方便使用扳手等工具完成拧紧作业，不会损伤两端螺纹的牙型。两端螺纹段的长度经过匹配计算，

　　刚好适配常规线性执行器输出杆的内螺纹深度以及反应器调节端的连接螺纹孔深度，安装后不会出现螺纹外露过长或者啮合长度不足的问题，螺纹牙型采用普通公制三角螺纹，牙型角60度，具备良好的自锁性能，在反应器运行产生的小幅振动工况下不会出现松脱，无需额外增加防松垫片即可满足常规工况的连接可靠性要求。中间光轴段的表面粗糙度控制在Ra1.6以下，既可以降低安装时与配合孔壁的摩擦阻力，也能在需要加装导向套的场景下作为滑动导向面使用，适配不同安装空间的导向需求。整体材质选用常规45号钢调质处理，表面做发黑防锈处理，可耐受反应器周边常见的弱腐蚀环境，同时具备足够的抗拉强度，能够承受线性执行器最大输出推力下的拉伸载荷，不会出现杆体拉断或者螺纹滑牙的故障。

　　从安装边界来看，整体最大外径不超过16mm，两端螺纹同轴度公差控制在0.02mm以内，安装时无需额外调整同轴度，只要将两端分别拧入对应连接部件的螺纹孔，抵靠到中间光轴的定位端面即可完成安装，大幅降低现场装配的难度，减少安装调试的时间成本。在实际使用过程中，这类联轴器不需要日常维护，只要在设备大修时检查螺纹是否有磨损、杆体是否有塑性变形即可，出现损伤直接更换同规格备件即可，维护成本极低。设计过程中特意规避了复杂的异形结构，全部采用回转体构型，可直接通过普通车床一次装夹完成全部加工工序，加工工艺性好，不需要定制特殊刀具，量产时的加工成本可控，同时也方便后续的测绘替换，即使没有原始图纸，现场维修人员也可以通过测量各段尺寸快速加工出替换件，

　　不会因为备件采购周期长影响反应器的正常运行。针对反应器周边可能存在的凝露、少量化学试剂飞溅的工况，表面发黑层可以起到基础的防锈作用，如果是强腐蚀工况，也可以在该结构基础上更换304不锈钢材质，不需要调整整体尺寸参数即可直接替换使用，具备较好的工况适配性。两端螺纹的起始端都加工有45度倒角，既可以在拧入螺纹孔时起到导向作用，避免螺纹牙型磕碰损伤，也可以去除螺纹加工产生的毛刺，防止安装过程中毛刺脱落掉入设备内部造成卡滞。
