2T承载可调式重型机械调平楔铁结构

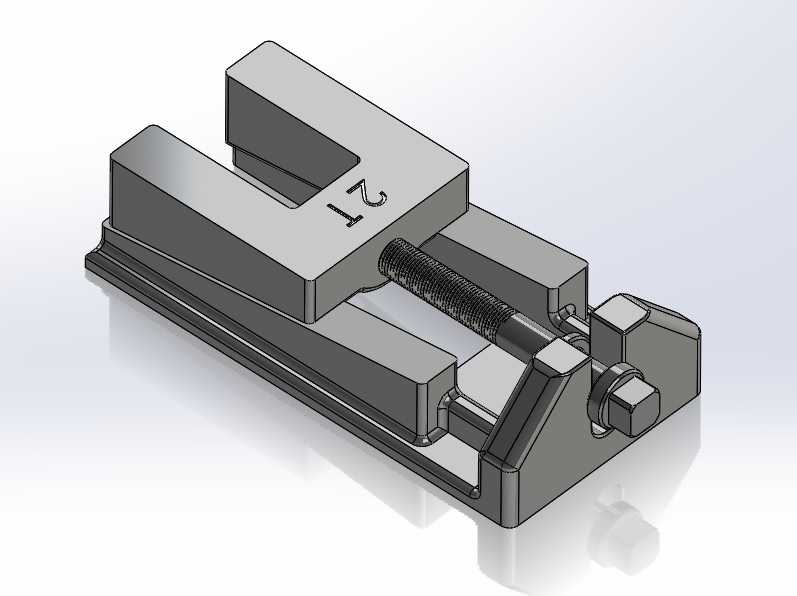

　　在重型设备安装、生产线机架调平、机床就位固定这类现场施工场景里，调平楔铁是出镜率极高的基础支撑构件，这款2T承载的可调调平楔，就是针对中小吨位设备的精准调平需求设计的结构。不同于传统敲入式的固定斜铁，这款结构通过螺杆传动实现楔块的相对滑移，不需要反复敲击调整，单人用普通扳手就能完成高度微调，在设备就位后找正水平的工序里，能大幅降低作业强度，也避免敲击带来的设备移位、基础面损伤问题。从结构设计逻辑来看，整个构件分为固定底座、滑动楔块、调节螺杆、锁紧端几个核心部分，固定底座的下表面做了防滑纹理处理，和混凝土基础或者钢制垫铁接触时不会出现滑移，上表面的斜度和滑动楔块的下斜面完全贴合，滑动楔块的上表面是水平支撑面，直接和设备底座的下沿接触，

　　支撑面做了加厚处理，避免长期承压出现凹陷变形。调节螺杆贯穿滑动楔块的中部，两端通过固定座和底座连接，转动螺杆端部的六角头时，滑动楔块会沿着斜面方向前后移动，随着楔块的推进，整体支撑高度会线性升高，退回时高度随之降低，整个调节行程内的高度变化是连续可控的，最小调节精度可以到0.1mm级别，完全能满足普通工业设备的安装水平度要求。很多现场施工人员都有过传统斜铁调平的痛点：敲进去之后高度不合适，要退出来磨斜面，或者垫多片薄铁皮，时间长了铁皮锈蚀移位，设备水平度跑掉，后续还要二次调整。这款可调楔铁的设计就规避了这些问题，调节到位之后，拧紧螺杆端部的锁紧螺母，就能把滑动楔块的位置完全锁死，不会因为设备运行的振动出现楔块滑移、高度变化的情况，

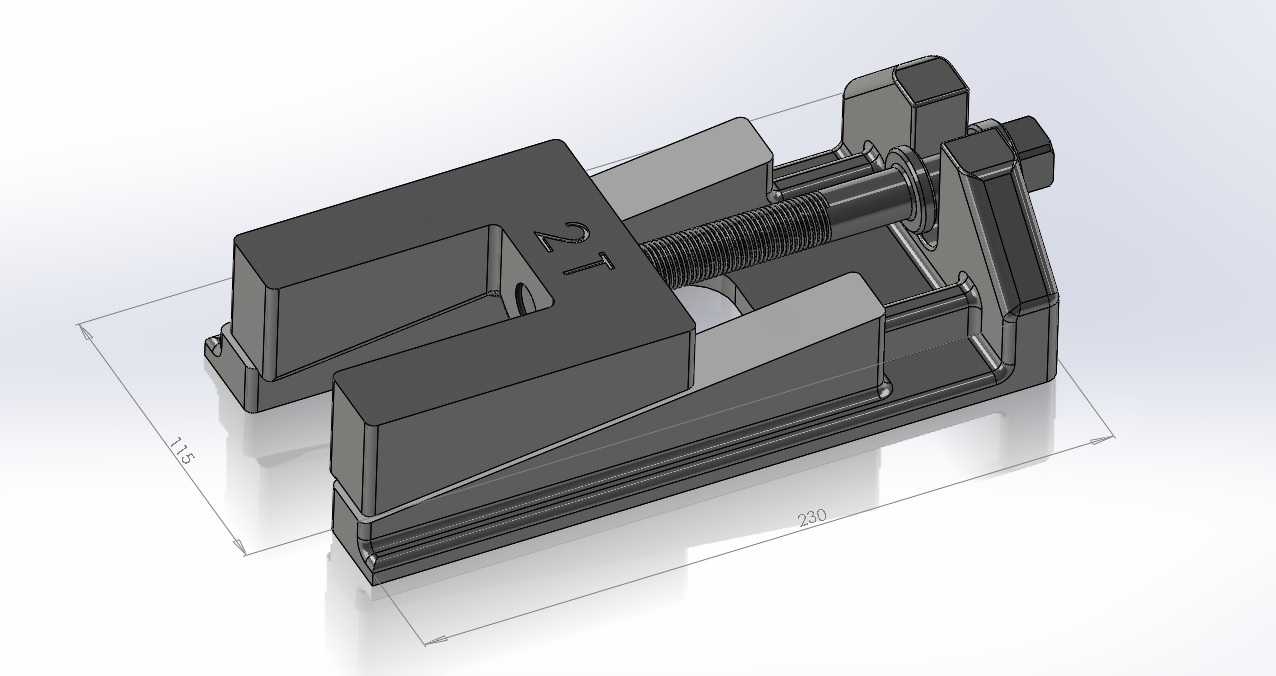

　　长期使用的稳定性比叠片垫铁好很多。从安装边界来看，这款楔铁的整体外形是窄长型结构，开口式的支撑端可以适配设备底座带地脚螺栓的安装场景，不需要把楔铁完全塞到底座最内侧，从侧面就能卡入地脚螺栓的间隙里，对于底座下方空间狭小的设备，这种结构的适配性比整块式垫铁好很多。支撑面的宽度做了针对性优化，刚好匹配常见的100-200mm宽度的设备底座支脚，不需要额外加过渡垫板就能直接接触受力，底座的长度方向预留了足够的滑移行程，在整个调节范围内，滑动楔块和底座的贴合面积始终保持在80%以上，不会出现局部承压过大的情况，2T的额定承载是按接触应力均匀分布计算的，长期承压不会出现塑性变形。在功能特性上，整个构件的所有受力面都做了倒角处理，

　　没有尖锐的边角，现场搬运安装的时候不会划伤手，调节螺杆的螺纹采用梯形螺纹，比普通三角螺纹的承载能力高很多，反复调节也不会出现螺纹滑牙的问题，螺杆两端的固定座和底座是一体式加工的，没有焊接接缝，承受侧向力的时候不会出现焊缝开裂的情况。很多人在做设备安装方案的时候，容易忽略垫铁的结构选型，觉得随便找两块铁板垫上就行，实际上垫铁的调平便利性、长期稳定性直接影响设备的运行精度，尤其是带旋转部件的设备，水平度偏差超过允许值的话，会加剧轴承磨损，缩短设备使用寿命，这种可调式楔铁在安装的时候，不需要提前做复杂的基础面打磨，只要基础面大致平整，通过楔块的调节就能把设备调到要求的水平度，能大幅缩短安装周期。另外这款结构的滑动接触面之间预留了润滑脂槽，长期使用如果出现调节卡涩的情况，可以从注油点注入润滑脂，不需要把楔铁从设备下方拆出来就能维护，对于安装后很难再挪动的重型设备来说，这种可维护性的设计非常实用。在三维建模的时候，整个结构的配合公差做了合理设定，斜面的配合间隙控制在0.05mm以内，既保证滑动顺畅，又不会出现晃动间隙，螺杆和楔块的配合处做了防转结构，调节的时候楔块只会沿斜面平移，不会跟着螺杆转动，避免调节的时候楔块和设备底座之间出现摩擦移位。
