带安装法兰的铝挤压电子设备防护壳体

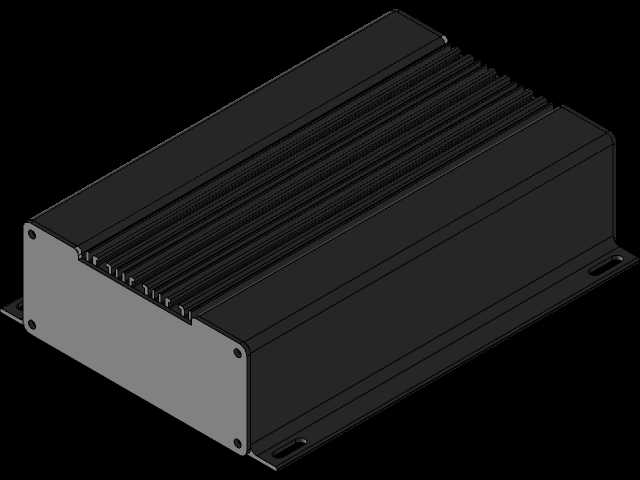

　　这款铝挤压成型的防护壳体，是面向工业通讯、嵌入式控制类板卡开发的标准安装外壳，日常选型中常用来承载尺寸匹配的PCB板、信号转换模块、小型工业通讯网关等板级电子部件，在工业现场的控制柜内、设备侧挂安装、户外分布式采集节点等场景都有广泛适配空间。壳体主体采用6063铝合金挤压工艺一体成型，上盖与主体侧壁为一体化挤压出的型材结构，省去了额外拼接接缝带来的防护隐患，型材本体自带的多道平行散热鳍片沿壳体长度方向排布，不需要额外加装散热片，就能通过壳体本身的金属导热特性，将内部板卡工作产生的热量快速传导到外表面，通过鳍片增大的散热面积完成自然对流散热，适配功耗在15W以内的板载电子模块长时间稳定工作。壳体两侧设计有向外延伸的带安装孔法兰边，

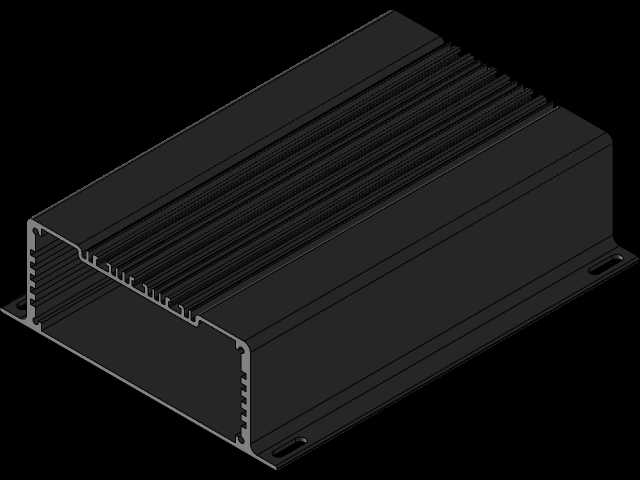

　　法兰上的安装孔为长圆形腰孔设计，现场安装时可以根据实际固定孔位偏差微调安装位置，不需要额外加工转接板，既可以通过螺栓直接固定在设备的安装平面上，也可以搭配导轨卡扣适配标准DIN导轨安装场景，适配工业现场多样化的固定需求。从结构设计逻辑来看，这款壳体的型材截面做了等壁厚优化，主体壁厚控制在1.8mm左右，既保证了足够的结构强度，在承受常规安装外力、现场轻微磕碰时不会出现变形挤压内部板卡的情况，也控制了整体重量，单壳体成品重量控制在300g以内，不会给安装承载结构带来额外负重。壳体内部的两侧侧壁挤压成型时就预留了多道平行的卡槽，卡槽间距按照常规PCB板的安装厚度预留间隙，安装时只需要将对应尺寸的PCB板顺着卡槽推入壳体内部，

　　不需要额外打螺丝固定，就能完成板卡的定位，卡槽的限位间隙控制在0.2mm，既可以保证板卡推入时的顺畅度，也能避免设备运行振动时板卡出现窜动移位。壳体两端为开口设计，实际使用时可以根据接线需求搭配对应的端盖，端盖上可以按需开孔预留电源接口、通讯接口、天线引出位等，不需要对壳体主体进行二次加工，就能完成不同功能模块的适配。从安装边界来看，壳体主体的截面宽度与高度适配常规的小型通讯模块尺寸，内部可用空间可以容纳最大宽度70mm、高度25mm的PCB板，长度方向可以根据实际需求裁切对应长度的型材段，不需要重新开挤压模具，就能适配不同长度尺寸的板卡需求，大幅降低小批量定制时的开模成本。壳体表面采用阳极氧化处理，氧化层厚度控制在10μm以上，

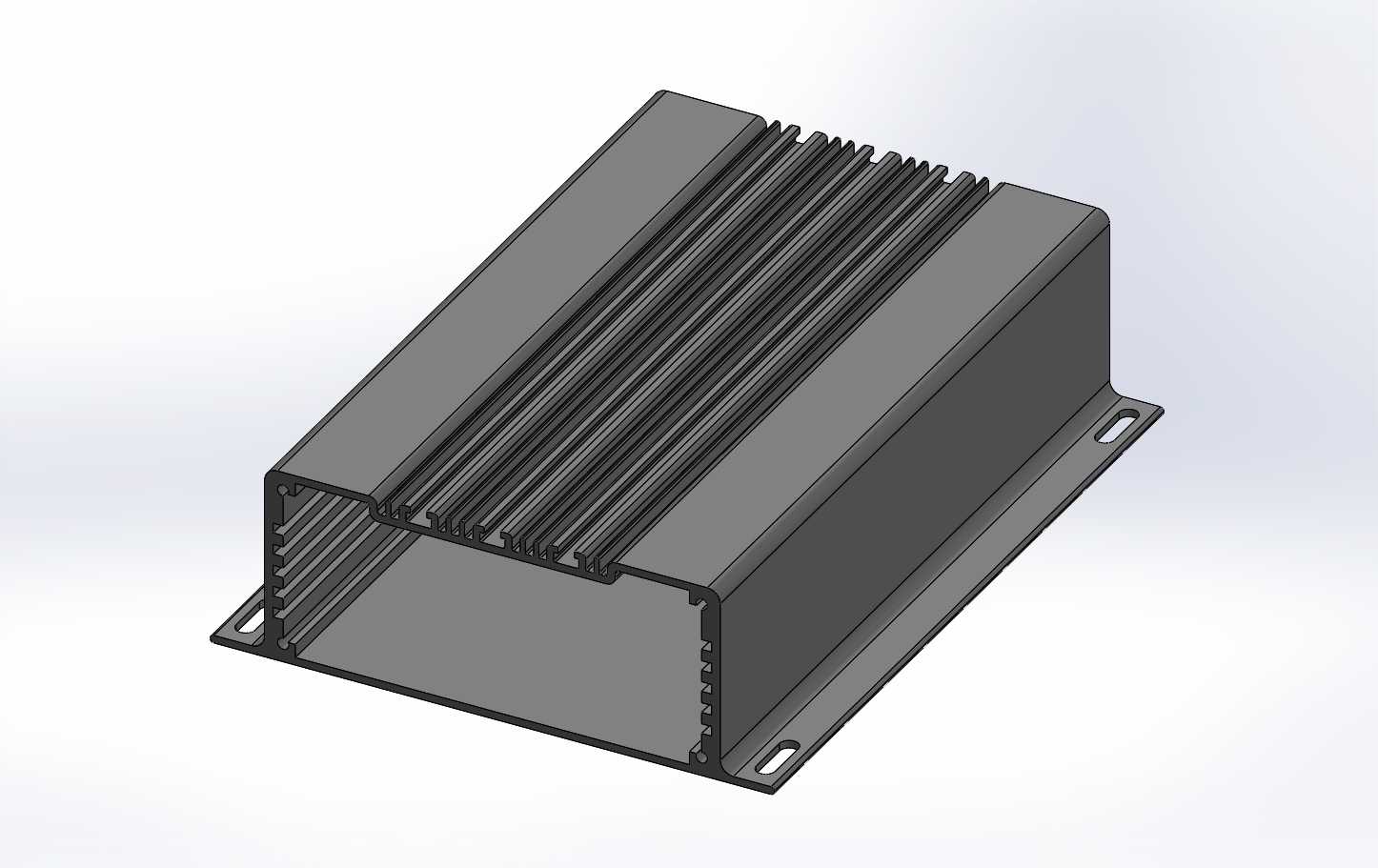

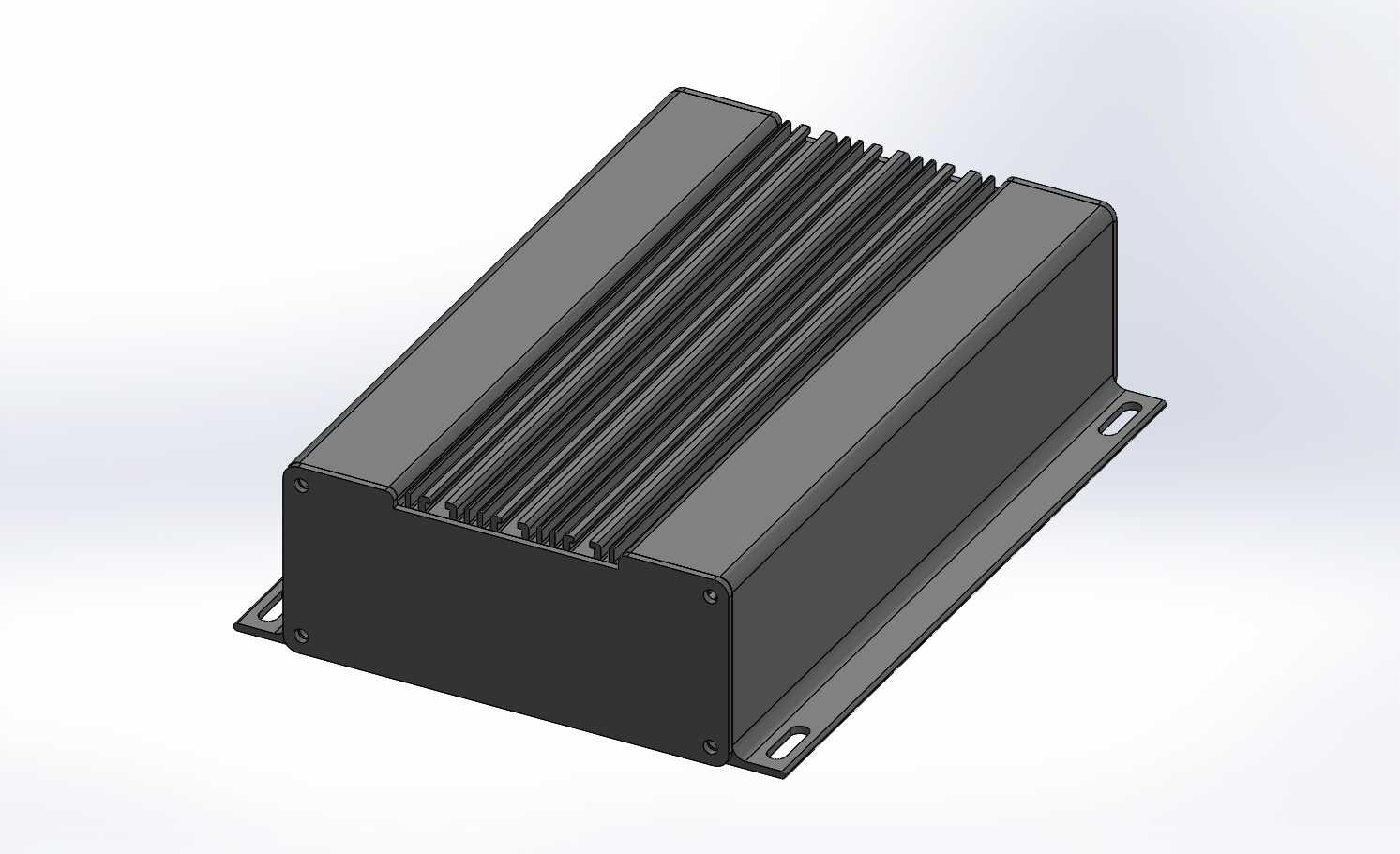

　　既可以提升铝合金表面的耐腐蚀能力，在工业现场的潮湿、多粉尘环境下长时间使用不会出现表面锈蚀掉漆的问题，也能提升表面的绝缘性能，避免壳体与内部板卡的焊点意外接触造成短路隐患。在实际选型应用中，这类铝挤压壳体常用来做RS485通讯中继器、工业级信号转换器、小型边缘采集网关、CAN总线通讯模块等产品的外壳，相比塑料材质的外壳，铝合金壳体本身具备更好的电磁屏蔽能力，可以有效阻隔外部工业现场的电磁干扰，避免内部通讯模块出现信号丢包、传输不稳定的问题，同时金属壳体的接地设计可以直接将壳体作为屏蔽层接入设备接地系统，进一步提升设备的电磁兼容性能，满足工业现场复杂电磁环境下的使用要求。设计这款壳体的三维模型时，重点还原了挤压型材的截面特征，包括散热鳍片的等距排布、内部卡槽的尺寸精度、法兰边的安装孔位尺寸，所有配合尺寸都按照实际铝挤压工艺的公差要求做了预留，建模时考虑了型材挤出的拔模斜度，所有沿挤出方向的特征都做了0.5°的工艺斜度，保证模型可以直接对接型材开模生产，不需要二次调整结构特征。
