WCA H2853嵌入式通讯设备防护壳体

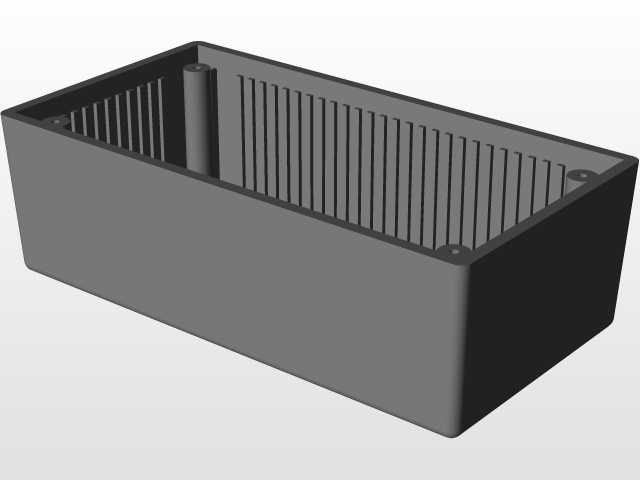

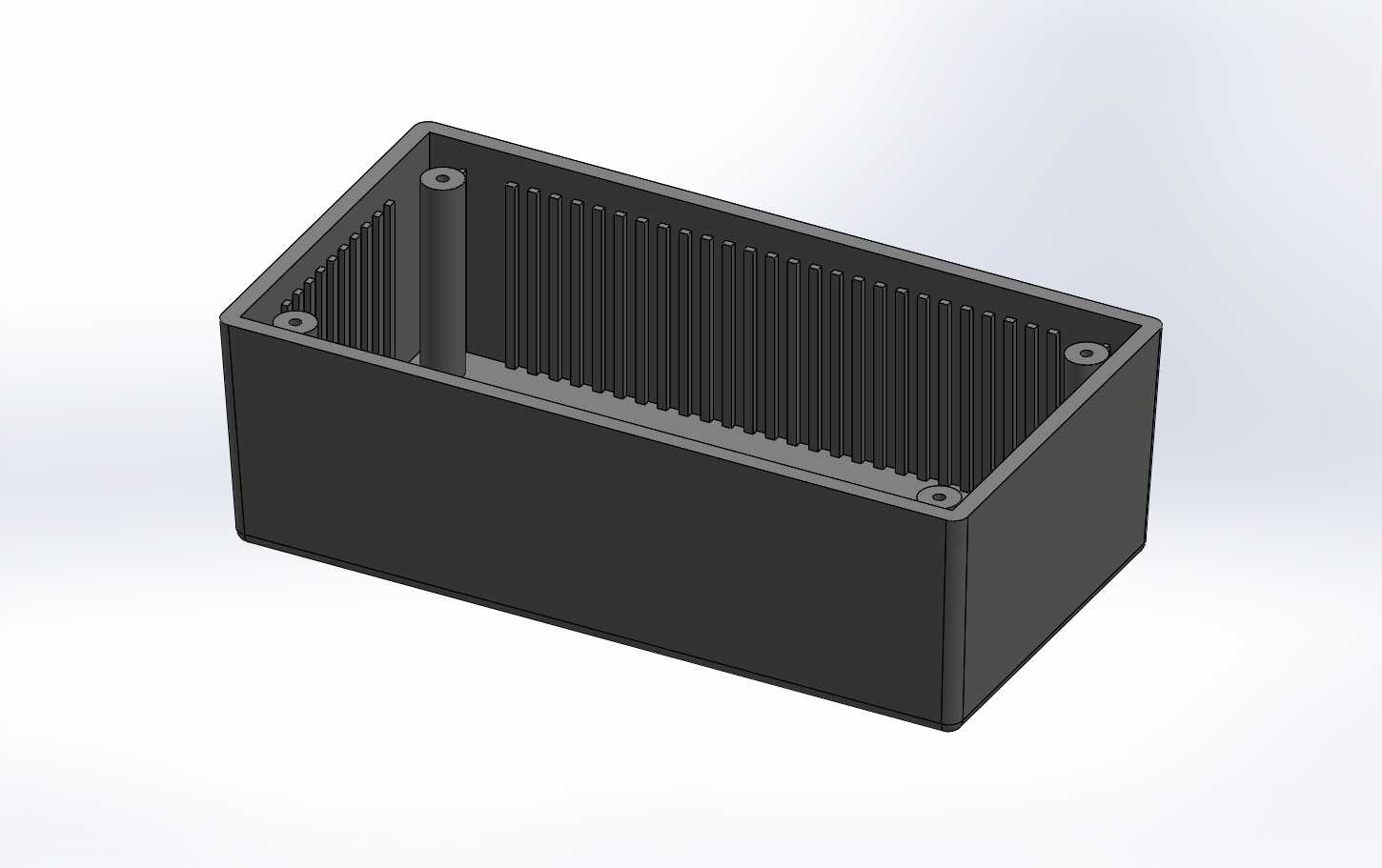

　　这款壳体的设计初衷是适配小型通讯终端、信号转换模块这类需要嵌入安装或桌面放置的电子设备，在工业现场的控制柜内、户外通讯节点箱、楼宇弱电井的设备挂载场景中都能见到同类型结构的应用。从结构细节来看，壳体采用敞口式盒型设计，侧壁内侧排布的密集竖向筋条并非装饰结构，一方面是为了提升薄壁壳体的抗形变能力，避免注塑成型后侧壁出现收缩翘曲，另一方面这些筋条可以作为内置PCB板的导向滑槽，装配时线路板顺着筋条滑入即可完成初步定位，不需要额外增加导轨零件，能压缩整机的物料成本与装配工序。壳体四角预留的安装柱带有内螺纹孔，是专门用于固定上盖的结构，柱体高度与盒体深度匹配，上盖扣合后螺丝不会突出盒体表面，保证安装后整体外观平整，

　　同时柱体根部做了加厚圆角处理，避免反复拆装螺丝时柱体出现根部断裂的问题。内壁设置的独立圆柱形支撑柱，高度与侧壁安装柱齐平，主要用于承托内置PCB板的中部位置，避免尺寸稍大的线路板在受振动时出现中部弯折，尤其是在车载通讯设备、工业现场有振动源的安装场景下，这个支撑结构能大幅降低线路板焊点脱焊、元件脱落的风险。从安装边界来看，这类壳体的外部轮廓做了直边直角处理，没有外凸的安装耳，既可以通过上盖的预留孔直接固定在设备面板上做嵌入式安装，也可以搭配配套的安装支架固定在DIN导轨上，适配弱电柜内的标准安装空间；盒体内部的净空间尺寸经过核算，刚好可以容纳常规尺寸的通讯接口板、电源模块与接线端子，侧壁的厚度经过强度校核，在1.

　　2米跌落测试中不会出现开裂，同时能满足IP54级的防尘防泼溅要求，适配车间、户外半露天这类有粉尘、少量溅水的使用场景。设计过程中特意将壳体的分模线设置在敞口端面位置，注塑生产时不会在外观面留下明显的合模痕，后续做表面磨砂或纹理处理时不需要额外打磨工序，能提升量产时的外观良率。内壁的筋条间距经过反复调整，既保证了对PCB板的导向定位精度，又不会因为间距过小导致插板时出现卡滞，同时筋条与PCB板之间预留了0.2mm的间隙，避免温湿度变化时壳体与线路板的膨胀系数不同导致挤压变形。壳体的边角位置都做了小半径圆角过渡，一方面是避免安装时锐边划伤操作人员，另一方面也能减少注塑时的应力集中，提升壳体的抗冲击性能。在实际选型使用中，

　　这类壳体可以根据内置设备的散热需求，选择在侧壁预留散热孔或者保留封闭侧壁的版本，封闭版本可以直接用于对电磁屏蔽有要求的场景，在内壁贴装导电泡棉后即可实现基础的电磁屏蔽效果，不需要额外更换屏蔽壳体。盒体底部没有设置多余的凸台结构，既可以直接打胶固定在安装平面上，也可以粘贴防滑胶垫放置在桌面作为台式设备外壳使用，适配多种不同的安装方式。
