符合ISO标准的CE认证标识三维建模设计

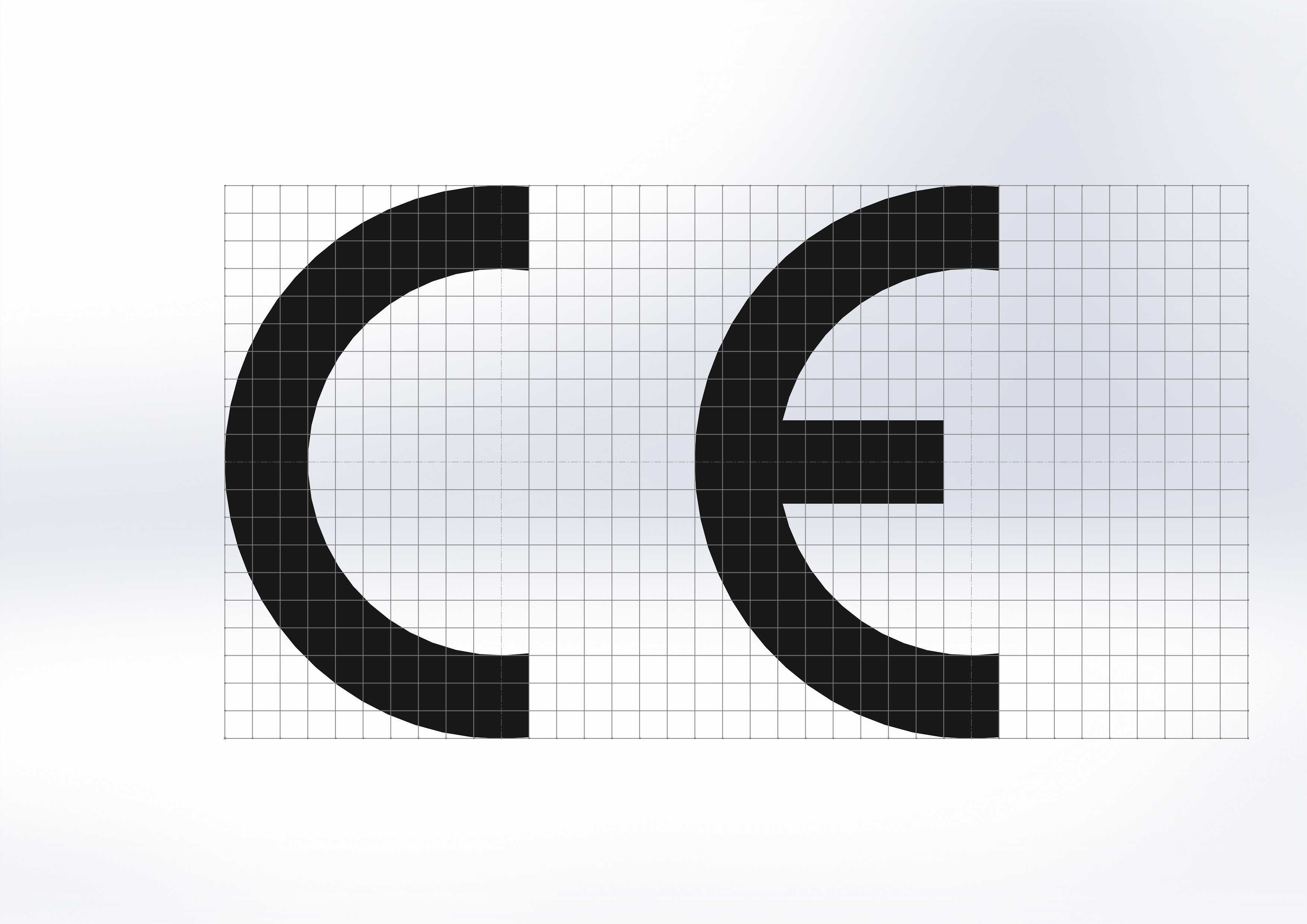

　　在出口类机电产品、通讯终端设备的整机结构设计流程中，合规标识的建模与布局是产品量产前不可跳过的细节环节，很多初入行的结构工程师容易忽略标识的标准化要求，导致样机送检阶段出现标识尺寸不合规、印刷边界偏差、与周边结构干涉的问题，反而拖慢整个项目的认证进度。本次构建的CE标识三维模型，完全遵循现行ISO相关标准的比例规范，从工程应用的实际需求出发，没有做多余的艺术化变形，所有笔画的宽度、圆弧半径、字符间距都严格匹配认证规范中的尺寸要求，可直接调取用于各类产品外壳的丝印工位定位、模内注塑标识预埋、铭牌蚀刻加工的设计参考。

　　从实际应用场景来看，这类标准化标识模型的使用场景覆盖了消费电子、通讯设备、工业电气、家用电器等多个需要进入欧盟市场的产品品类，结构工程师在完成整机外壳建模后，不需要再从零开始绘制标识轮廓，直接调取该模型匹配到外壳的指定标识区域即可，能有效减少重复绘图的工作量，同时避免手动绘制带来的比例失真问题。很多工程师在手动绘制CE标识时，容易出现两个字符间距过大、C字符的开口角度偏差、E字符的横段长度不符合规范的问题，这些细节偏差在认证审核中都可能被判定为不合规，需要重新调整模具或者丝印文件，造成不必要的成本损耗。

　　在设计思路上，该模型采用参数化草图构建轮廓，所有曲线段都做了相切约束，没有碎线、断点等不利于后续加工的几何问题，标识的整体厚度可根据实际加工需求灵活调整：如果是用于外壳表面的丝印定位，可将模型厚度设置为零，直接投影到外壳曲面生成印刷轮廓线；如果是用于模内注塑的凸标或者凹标，可根据外壳壁厚调整拉伸厚度，通常凸标高度控制在0.2-0.3mm即可，既不会影响外壳的装配间隙，也能保证标识成型后清晰可辨。模型的基准面设置在标识的背面，与产品外壳的安装平面完全匹配，装配时只需要通过重合约束就能快速定位，不需要额外做基准对齐操作。

　　关于安装边界的考量，模型在构建时预留了标准要求的标识周边空白区域，按照规范要求，CE标识周边需要预留至少不小于标识笔画宽度的空白距离，不能被其他结构件、标签、散热孔等特征遮挡，因此模型在标识轮廓外额外构建了参考边界线，工程师在布局时可以直接参考该边界调整周边结构的位置，避免出现标识被遮挡的问题。针对不同曲率的外壳曲面，该模型的轮廓线可以直接通过包覆、投影等命令映射到曲面上，不会出现曲面映射后的轮廓变形问题，因为所有线段的曲率都做了优化，在常规弧度的塑料外壳、金属外壳上都能实现精准映射。

　　从功能特性上来说，该模型除了用于结构设计阶段的标识布局，还可以直接导出为二维矢量图，用于丝印网板制作、铭牌激光雕刻的加工文件输出，不需要再做二次轮廓修正。很多时候结构工程师提交给加工厂的标识文件因为轮廓不闭合、线段重叠等问题，需要反复和加工厂沟通调整，该模型在构建时就清理了所有冗余几何元素，所有轮廓都是闭合的单一整体，导出的DXF、DWG格式文件可以直接用于加工生产。另外在做产品渲染、样机展示的阶段，该模型也可以直接赋予对应的材质，模拟丝印、金属蚀刻、注塑凸标等不同工艺的视觉效果，不需要再单独做贴图处理，渲染出来的标识效果更贴近真实量产状态，能有效提升方案展示的真实感。

　　在实际的通讯设备结构设计中，CE标识通常布置在设备背面的铭牌区域、底部外壳或者电源接口附近，不同产品的标识尺寸需要根据产品的实际大小调整，但比例关系必须严格符合标准要求，该模型的参数化特征支持整体比例缩放，缩放过程中不会改变各部分的比例关系，工程师只需要输入需要的标识整体高度，就能自动生成符合比例的标识轮廓，不需要逐一调整每个笔画的尺寸。针对一些需要做防水设计的设备外壳，标识如果采用凹刻工艺，还需要在标识轮廓周边做微小的排水倒角，该模型的边缘特征也预留了倒角调整的空间，可根据实际工艺要求添加对应的工艺特征，不需要重新构建基础轮廓。
