通讯设备用多棱面穿刺式接触针尖结构

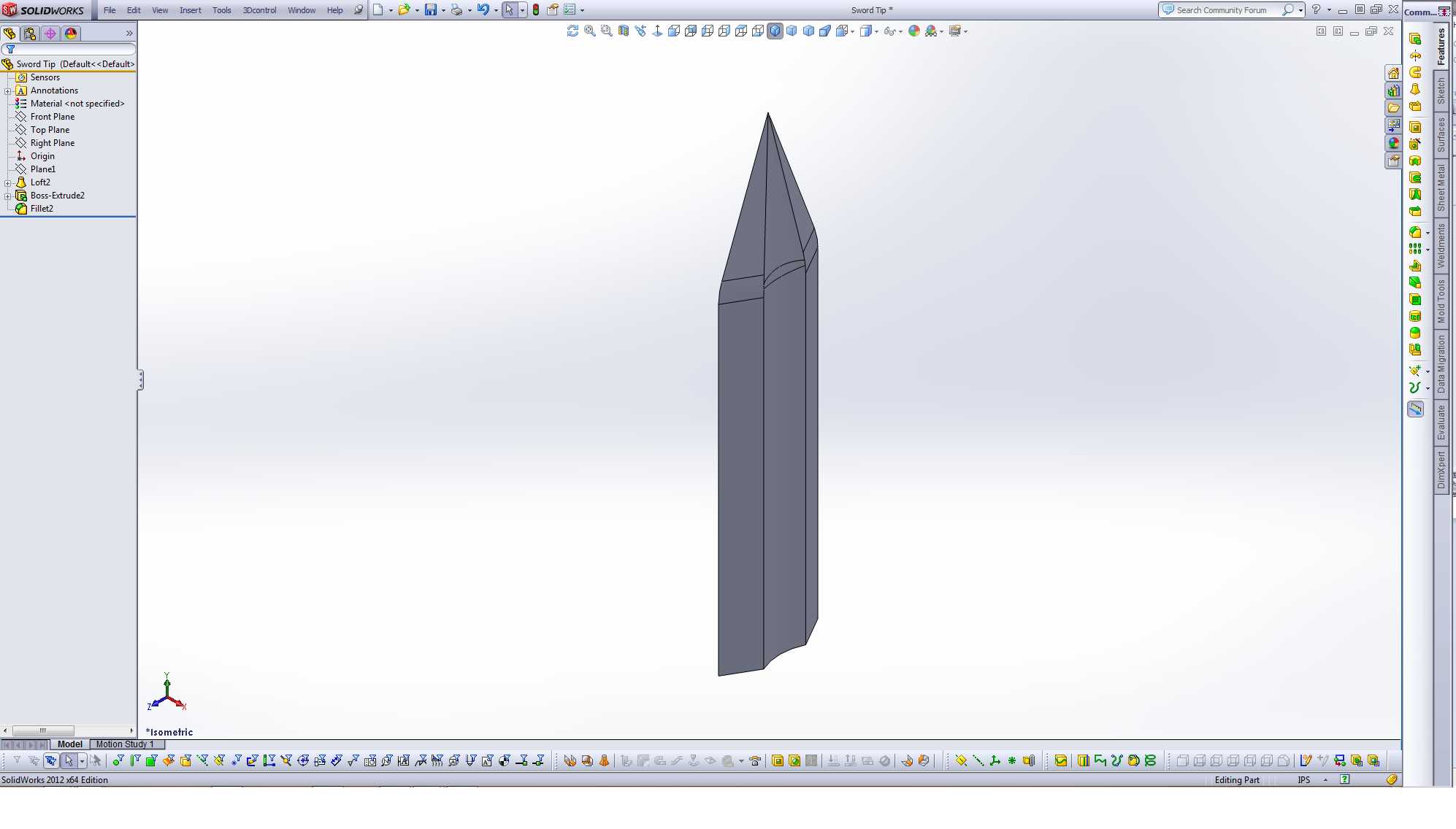

　　这类多棱面穿刺针尖结构，主要应用在通讯测试治具、信号转接模块、快速接线端子这类需要刺破绝缘层实现电气导通的场景里，日常做通讯设备工装调试、线缆快速检测的时候经常会用到这类零件，不用提前剥除线缆外层的绝缘护套，靠针尖的棱边穿刺就能直接接触内部线芯，省去了剥线工序，在批量线束检测、临时信号接驳的场景里能大幅提升作业效率。从结构设计上看，这个针尖采用了多棱柱收尖的构型，不是普通的圆锥尖，棱边的存在让穿刺过程中绝缘层会被棱边切割开，不会出现圆锥尖挤压绝缘层导致接触不良的问题，柱身部分做了等截面设计，安装的时候可以直接压入治具的安装孔内，靠柱面和安装孔的过盈配合实现固定，不需要额外的紧固件，装配效率很高。针尖的收尖段做了渐变的锥度过渡，

　　不是尖锐的锐角收尖，最尖端保留了极小的平面，避免穿刺过程中针尖崩断，毕竟这类接触件在反复穿刺使用的过程中，尖端如果太脆很容易出现卷边、断裂的问题，适当的尖端钝化能提升零件的重复使用寿命，同时棱边的锋利度足够切割绝缘层，不会影响穿刺效果。安装边界方面，柱身的直径是和常规测试探针的安装孔径匹配的，可以直接替换现有治具里的普通探针针尖，不需要改动原有治具的安装孔位，收尖段的长度控制在刚好能刺破常规通讯线缆绝缘层的范围，不会穿刺过深损伤线芯内部的导体，也不会因为穿刺深度不够导致接触电阻过大。实际使用的时候，这类针尖配合治具的压合机构，每次压合的行程刚好让针尖刺入绝缘层1mm左右，棱边切开绝缘护套后，柱身的导电部分和线芯导体紧密接触，

　　导通电阻能控制在毫欧级，完全满足通讯信号传输的阻抗要求，不会因为接触问题导致信号衰减、测试数据不准。设计的时候特意把棱边的数量做了优化，不是越多越好，棱边过多会导致柱身的结构强度下降，反复受力后容易出现棱边变形，棱边太少又会导致穿刺的时候需要的下压力过大，绝缘层切割不顺畅，最终选定的棱数刚好平衡了穿刺力度和结构强度，手动压合治具也能轻松完成穿刺动作，不需要太大的操作力度。柱身的表面没有做多余的沟槽或者防滑结构，因为是过盈压装，光滑的柱面压入安装孔后，接触面积更大，导电性能更好，也不会出现压装过程中孔壁被刮削产生碎屑，导致安装孔堵塞、接触不良的问题。针尖的根部做了极小的圆角过渡，避免压装的时候应力集中导致根部断裂，

　　毕竟压装过程中根部是受力最大的位置，直角过渡很容易在反复受力后出现疲劳裂纹，微小的圆角过渡能分散应力，提升零件的抗疲劳性能，就算经过上千次的反复穿刺使用，也不会出现根部断裂的问题。在通讯设备的生产线测试工位，这类针尖的消耗量很大，之前用的圆锥针尖经常出现穿刺不彻底、接触不良的问题，导致测试误判，需要反复复测，换成这种多棱面穿刺针尖之后，一次穿刺的接触成功率能提升到99%以上，大幅减少了复测的工作量，而且零件的使用寿命比普通圆锥针尖长两倍以上，降低了工装配件的更换频率。另外这类针尖也可以用在小型通讯设备的内部快速接线结构里，不用焊接、不用螺丝压线，直接把线缆压入带针尖的接线座，就能实现可靠导通，适合自动化装配的生产线，机器压装就能完成接线工序，比传统的焊接、螺丝锁付效率高很多，也不会出现虚焊、螺丝松动导致的接触故障。
