立方星3U规格星体结构三维设计

项目分类:通讯工具类 发布时间:2022-07-30 ID:692375
  • 立方星3U规格星体结构三维设计
  • 立方星3U规格星体结构三维设计
  • 立方星3U规格星体结构三维设计

  本次呈现的3U规格立方星结构,是面向微纳航天发射场景设计的标准化星体框架,适配当前主流一箭多星的拼车发射搭载需求,可作为高校航天载荷验证、小型商用通讯试验、近地轨道遥感探测任务的核心承载基体。从实际应用场景来看,这类3U立方星通常部署在距离地面300-500公里的近地轨道,入轨后需要承受发射阶段的过载冲击、太空环境下的温差交变、高能粒子辐照等复杂工况,因此结构设计的核心优先级首先是力学可靠性,其次是空间利用率最大化。

  整个星体主体采用标准3U立方星的尺寸边界,主体框架为长方体构型,长宽方向保持100mm的标准立方星单元截面尺寸,高度方向为340.5mm,完全匹配通用的立方星部署器安装槽尺寸,不需要额外做适配修改即可装入主流的PPOD部署装置,大幅降低发射前的适配校验成本。框架主体采用分块拼接的结构形式,主体承力柱分布在四个边角位置,通过横向连接肋形成整体笼式结构,既保证了轴向的抗过载能力,也为内部的载荷板、电池组、星载计算机、通讯模块预留了标准化的安装螺孔位,内部安装面的平面度控制在0.1mm以内,可直接适配标准PC/104规格的星载板卡堆叠安装。

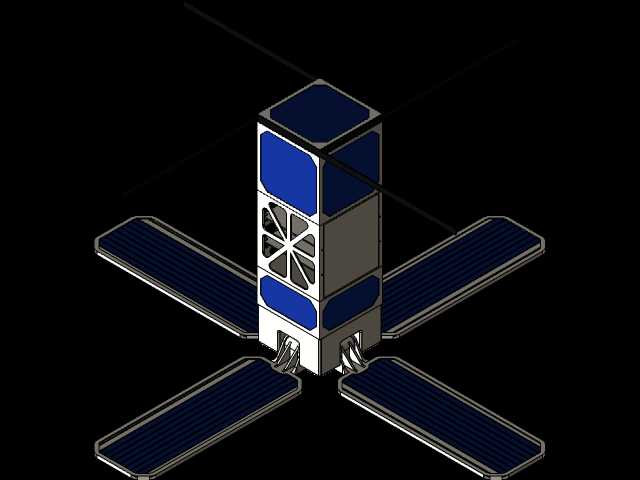

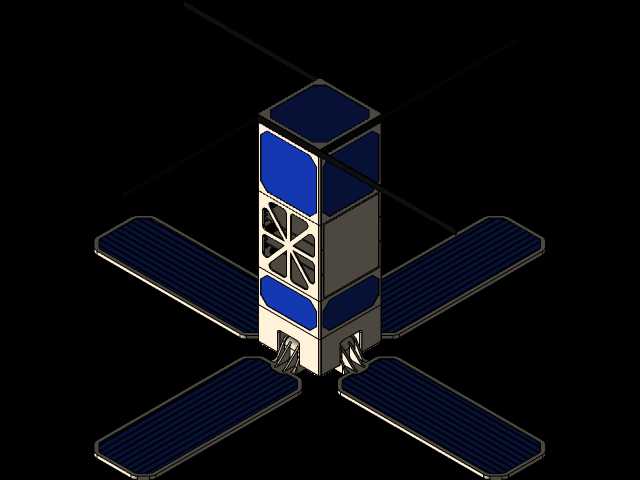

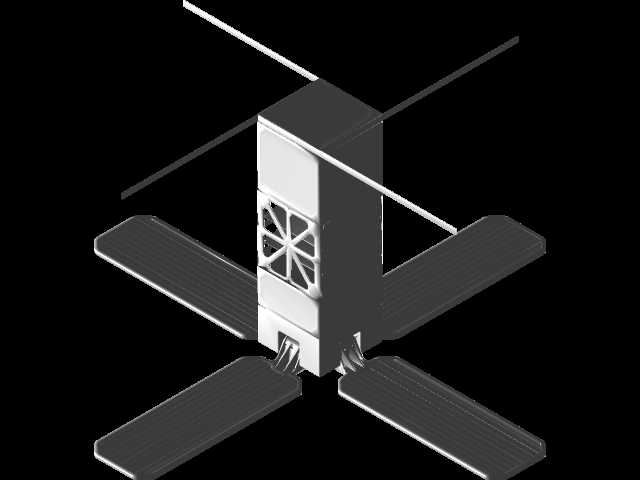

  星体外侧的四个面预留了太阳能帆板的安装铰接位,帆板采用展开式设计,发射阶段帆板沿星体侧壁折叠收纳,整体收纳状态下的外包络尺寸不超过110mm×110mm×350mm,完全符合部署器的内部尺寸限制;入轨后铰接位置的释放机构动作,四块帆板向外展开至与星体轴线垂直的位置,最大化受晒面积,为星上系统提供持续的电力供给。帆板与星体之间的连接走线通过铰接轴内部的穿线孔布置,避免外露线缆在展开过程中出现勾挂、拉扯断裂的问题,铰接位置设置了展开到位的定位限位结构,保证帆板展开后角度偏差不超过2度,确保太阳电池的受晒角度符合设计预期。

  星体朝向对天和对地的两个端面,分别预留了通讯天线、遥感载荷的安装窗口,端面的连接法兰采用统一的螺孔间距设计,可根据不同任务需求快速更换不同的载荷接口,不需要对主体框架做二次修改。框架侧壁开设了多组减重槽,在保证整体结构刚度满足发射阶段15g轴向过载、5g横向过载要求的前提下,尽可能降低结构自重,将结构件的整体重量控制在1.2kg以内,为有效载荷预留更多的重量配额。

  从设计思路上,整个结构完全遵循立方星的通用设计规范,所有安装接口都采用标准化尺寸,不同分系统的设计人员可以基于这个框架并行开展各自模块的设计,不需要反复协调安装边界,大幅缩短整星的研发周期。结构的拼接形式采用可拆卸的螺钉连接,整星装配过程中不需要特殊工装,仅用常规内六角扳手即可完成总装,方便在研发阶段反复拆装调试载荷。框架材料选用航天常用的铝合金牌号,表面做导电氧化处理,既保证结构的导电连续性,避免轨道飞行过程中出现静电积累,也能提升材料的抗腐蚀能力,适应地面存储、发射阶段的温湿度环境变化。

  在安装边界的设计上,所有突出星体表面的结构件都做了倒角处理,避免在装入部署器的过程中刮蹭部署器内壁,影响分离可靠性;帆板折叠状态下的压紧点设置在星体框架的承力位置,压紧力直接传递到主承力柱上,避免发射阶段的振动导致帆板结构出现变形。星体内部的走线槽沿框架内侧的肋板布置,将功率线缆和信号线缆分开走线,减少线缆之间的电磁干扰,保证星载通讯系统、传感系统的工作稳定性。

  这类标准化的3U立方星结构,大幅降低了微纳卫星的研发门槛,不需要从零开始开展星体结构的力学验证,只需要根据任务需求调整局部安装接口,即可快速完成整星的结构集成,尤其适合短周期的航天技术验证任务,能够有效控制整星的研发成本与周期,适配当前商业航天快速迭代、批量发射的发展需求。结构设计过程中已经充分考虑了从地面总装、测试、运输到发射入轨全流程的工况要求,各个受力位置的壁厚都经过力学仿真校核,在发射过载工况下的最大变形量不超过0.05mm,不会影响内部精密载荷的安装精度。
