三色环形螺旋线圈结构三维设计

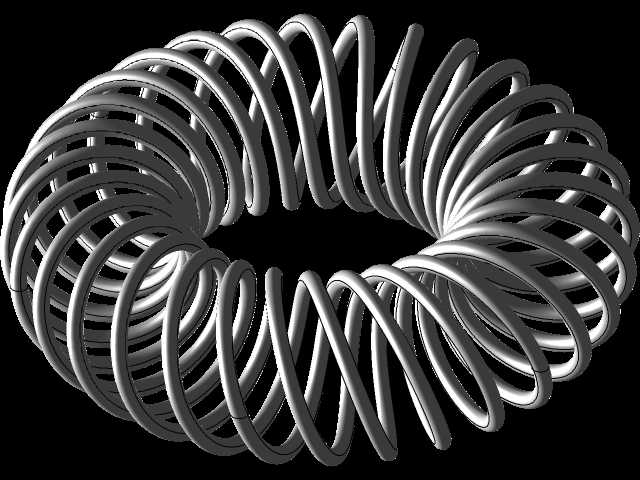

　　在射频通讯、电磁感应类设备的结构设计环节，环形螺旋绕制结构的应用覆盖了从信号滤波、阻抗匹配到非接触能量传输的多个核心场景，这类结构的建模精度直接影响后续电磁仿真的参数准确性，也决定了实体绕线工序的工艺可行性。不同于普通圆柱螺旋结构，环形螺旋线的所有匝线都沿环形胎具的周向排布，不存在圆柱螺旋两端的出线端结构突变，整个绕组形成闭合的环形磁路，能大幅降低漏磁损耗，这也是它在高频通讯模块、环形电感、非接触充电耦合线圈中被广泛采用的核心原因。

　　从实际设计逻辑来看，这类环形螺旋结构的建模首先要确定核心的基准环参数，也就是环形胎具的中心轨迹圆直径，这个尺寸直接决定了整个线圈的安装边界，设计时需要匹配设备内部预留的环形安装腔尺寸，既要保证线圈能顺利嵌入安装位，还要预留出匝线之间的绝缘间隙、外层绝缘包覆层的厚度空间。其次是螺旋匝的截面参数，也就是构成螺旋线的单匝线材的直径，这个参数需要结合载流量、绕制匝数、磁路窗口面积综合计算，线材过粗会导致环形排布时相邻匝线出现干涉，无法完成紧密绕制，线材过细则会增大直流电阻，提升工作时的温升，影响元件长期工作的稳定性。

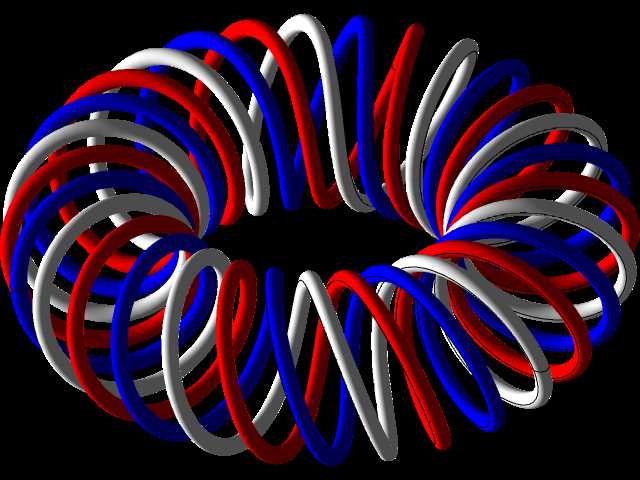

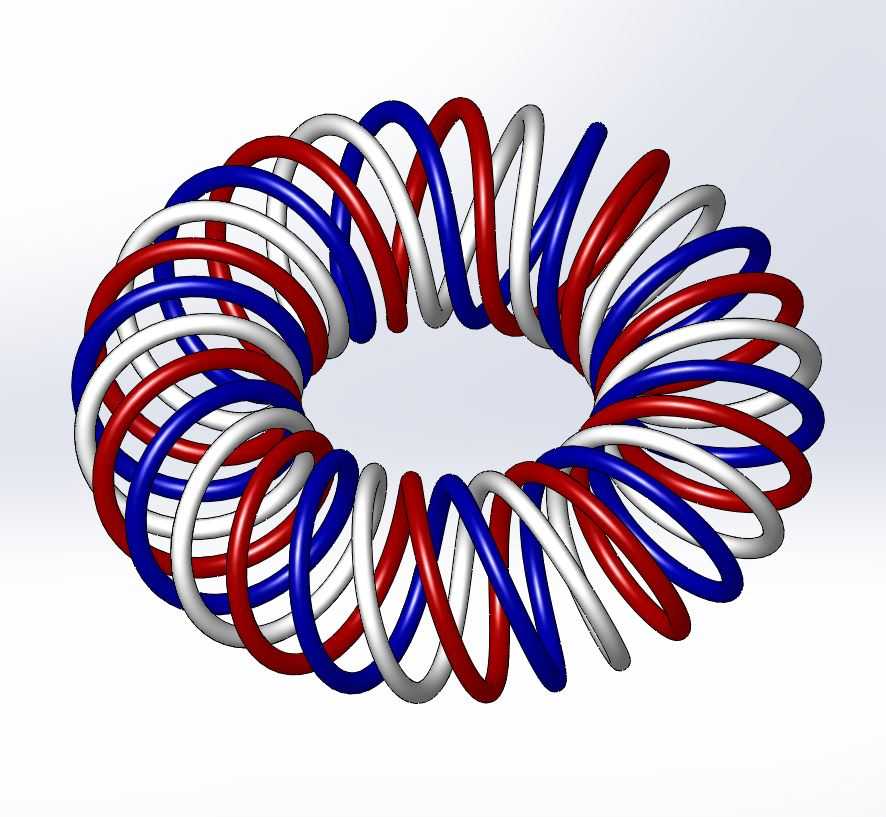

　　建模过程中需要重点控制螺旋升角的均匀性，沿环形周向每一段的匝间距必须保持一致，不能出现局部匝线过密或过疏的情况——如果匝间距偏差过大，会导致磁场分布不均，在高频工作状态下容易出现局部热点，也会让整体电感量偏离设计值。不同于平面环形绕组的分层排布，这种立体螺旋结构的每一圈线材都沿环形的径向和周向同时偏移，建模时需要先建立环形的基准扫掠路径，再通过螺旋参数方程控制截面沿路径的旋转角度，保证每一圈线材的空间位置准确，相邻三色匝线之间完全贴合但不出现实体干涉，对应实际生产中不同相序、不同绕组的分层绕制需求，不同颜色的匝线分别对应独立的绕组回路，可实现多相耦合、差模滤波等不同的电路功能。

　　从安装适配的角度来看，这类环形螺旋结构的整体外形是规则的圆环体，安装时不需要额外设计复杂的定位结构，通常只需要在环形中心的中空位置设置固定柱，或者在线圈外层设置包覆卡扣即可完成固定，整体结构没有突出的棱角或异形结构，适配自动化绕线设备的批量生产工艺，也能在紧凑的设备内部空间里最大化利用环形区域的安装空间，相比同等电感量的圆柱型线圈，环形螺旋结构的轴向安装尺寸更小，更适合通讯终端、小型传感设备这类内部空间局促的应用场景。

　　在实际工程应用中，这类结构除了用作通讯电路的滤波电感，还可作为非接触式信号传输的耦合线圈，比如旋转关节部位的信号传输，由于整个绕组是闭合环形，旋转过程中耦合间隙不会发生变化，能保证信号传输的稳定性，不会出现普通耦合线圈旋转时的信号波动问题。设计时还需要考虑匝线的弯曲半径，环形排布时线材的最小弯曲半径不能小于线材直径的3倍，避免绕制过程中出现线材绝缘层破损、内部导体断裂的问题，建模时需要对每一段螺旋线的曲率半径做校验，确保所有位置的弯曲半径都满足线材的工艺弯折要求，避免设计出的结构无法通过实际绕线工艺实现。另外，不同绕组之间的绝缘间隙也需要在建模时提前预留，对应不同颜色的匝线之间的实体间隙，要满足安规要求的电气间隙距离，避免工作时出现绕组间击穿短路的问题。
