桁架式轻型跨接通行桥结构设计方案

　　该桁架式轻型跨接通行桥，主要面向小跨度临时通行、实训教学结构验证、小型场景跨障通行需求设计，整体采用空间桁架受力体系，区别于传统实腹梁桥的厚重结构，通过杆件的轴向受力传递荷载，在控制整体自重的前提下保障结构刚度与承载能力。从实际应用场景来看，这类结构可用于厂区内跨管线的临时人行通道、教学场景下的结构力学验证试件、小型景观区的跨沟壑人行步道，也可作为模块化临时栈桥的单元段进行拼接拓展，适配不同跨度的跨接需求。

　　结构设计层面，整体采用三角形稳定桁架作为核心受力单元，上下弦杆承担整体弯曲产生的拉压轴力，腹杆体系承担剪力荷载，所有杆件连接节点采用共节点设计，避免偏心荷载产生的附加弯矩，每段桁架单元的节间长度经过受力优化，控制单根杆件的长细比在规范允许范围内，防止杆件出现失稳问题。桥面板采用平铺式设计，直接铺设于下弦杆上方的支撑横梁上，荷载通过桥面板均匀传递至下弦节点，避免弦杆承受局部集中荷载导致的局部变形。两侧的桁架片通过横向连接杆件形成空间整体结构，增强桥体的抗侧扭能力，避免单侧受力时出现整体侧翻或侧向变形过大的问题，端部设置的斜向支撑杆件可将桥体端部荷载顺畅传递至支撑基础，减少端部节点的应力集中。

　　从安装边界来看，该桥体为单跨简支受力形式，两端支撑位置需设置平整的支撑承台，支撑面需保证水平，避免出现不均匀沉降导致的附加内力，桥体宽度适配单人及双人并行的人行需求，整体净空高度可根据跨障需求调整腹杆高度，在满足通行净空的前提下控制整体结构高度。设计过程中对杆件截面选型做了多轮迭代，在满足承载要求的前提下尽可能选用小截面型材，降低整体自重，方便运输与快速拼装，所有杆件的连接位置预留标准安装孔位，可采用螺栓连接实现现场无焊接快速装配，适配临时场景快速搭建、快速拆除的使用需求。

　　受力特性上，该桁架结构在竖向均布荷载作用下，上弦杆受压、下弦杆受拉，跨中位置弦杆轴力最大，向两端支座位置逐步递减，腹杆的轴力则从跨中向支座逐步增大，设计时针对不同位置的杆件受力大小匹配对应截面，做到等强度设计，避免材料浪费。横向联系杆除了增强整体稳定性外，还可作为扶手安装的基础结构，后续可直接在两侧上弦杆位置加装防护栏杆，提升通行安全性。桥面板与支撑横梁之间采用可拆卸连接方式，方便后期维护更换损坏的桥面板，也可根据通行需求更换不同材质的面板，比如防滑钢板、竹木面板等，适配不同场景的防滑、防腐需求。

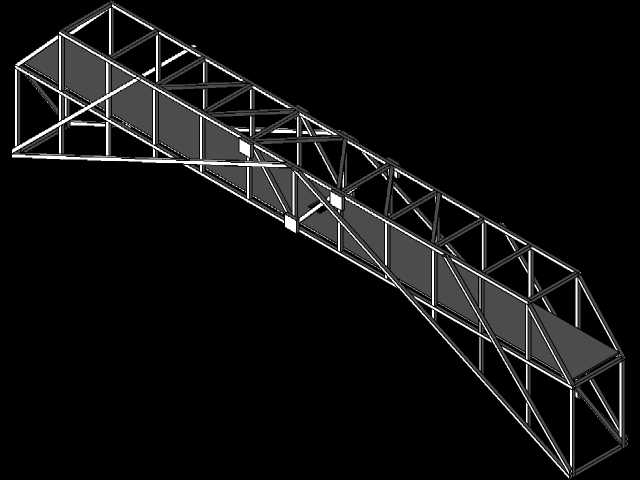

　　在结构验证层面，该模型完整还原了所有杆件的空间位置与连接关系，可直接导入有限元分析软件进行受力仿真，模拟不同荷载工况下的结构变形、应力分布，验证杆件选型的合理性，也可作为结构力学教学的具象化模型，帮助理解空间桁架的受力传递路径。针对户外使用场景，结构设计时预留了防腐处理的工艺空间，所有杆件可在出厂前完成镀锌或防腐涂层处理，节点位置避免出现积水缝隙，减少后期锈蚀风险，整体结构的维护成本较低，仅需定期检查连接螺栓的紧固状态即可保障使用安全。
