一磅级全向旋转小型轮式机器人结构

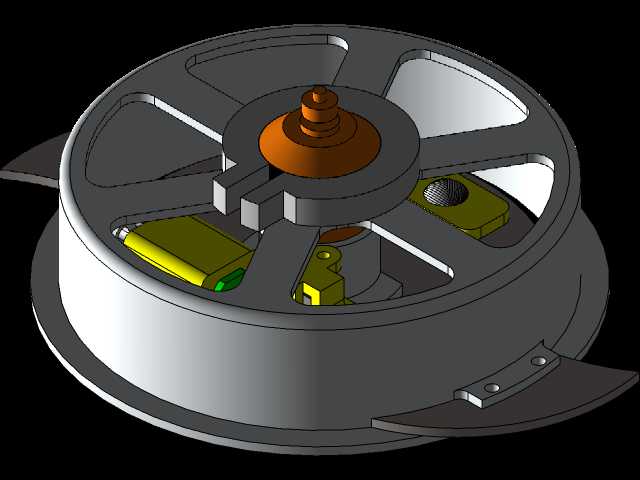

　　这款自重控制在一磅左右的全向旋转移动载体，核心采用盘式集成化布局，整体外轮廓为正圆形结构，主体壳体采用薄壁圆筒加辐条式上盖的组合设计，上盖沿圆周均匀分布六处镂空辐条结构，既可以大幅降低整体自重，也能为内部搭载的功能模块留出足够的布线、散热与检修空间，中心位置设置阶梯式凸台定位结构，用于安装核心旋转驱动组件的输出轴，凸台周边预留三处对称的卡槽结构，可直接卡接驱动电路板的固定支脚，无需额外设计转接支架就能完成电控部分的快速装配。从实际应用场景来看，这类小型旋转移动装置可适配室内狭小空间的巡检作业、教学实验平台的移动载体、小型展示场景的动态展台底座，也可作为微型探测设备的移动底盘，在管道内部检测、桌面级物料转运等场景下使用，

　　全向旋转的结构特性让它无需预留大半径转向空间，在直径略大于自身外轮廓的受限空间内就能完成原地转向与姿态调整，适配空间局促的作业环境。从功能特性上看，盘体外侧均匀伸出三片弧形拨片结构，与地面接触时可配合中心驱动组件实现全向移动，相比传统轮式结构，这种拨片式接触设计在光滑桌面、短绒地毯、硬质塑料台面等不同接触面都能保持足够的附着力，不会出现轮式结构常见的打滑空转问题；内部腔体中预留了两个对称的电池安装位，可直接搭载小型柱状锂电池，供电模块与驱动模块分别布置在相邻的辐条镂空区间，两块配重模块沿圆周对称分布，能让整体重心始终落在盘体中心轴线上，避免旋转过程中出现偏载抖动的问题。设计思路上全程围绕轻量化与集成化两个核心目标展开，

　　所有结构件都采用等强度设计，薄壁壳体的壁厚根据受力位置做差异化调整，外圈与地面接触的拨片根部做了加厚圆角过渡，避免长期受力出现疲劳断裂，上盖辐条的截面采用工字型设计，在降低材料用量的同时保证足够的结构刚度，不会因为搭载小型探测模块出现上盖形变；中心驱动组件的安装位采用同轴度定位设计，凸台的外圆尺寸与驱动电机的安装止口采用过渡配合，装配时无需额外调整就能保证旋转轴与盘体的同轴度控制在0.1mm以内，大幅降低装配调试的工作量。从安装边界来看，整体盘体的外径控制在100mm级别，整体高度不超过35mm，底部距离地面的间隙保持在3mm左右，既可以避免地面凸起的微小杂物卡入盘体底部，也能降低整体重心高度，提升移动过程中的稳定性；

　　上盖表面预留的安装孔位采用通用的M2螺纹规格，可直接搭载摄像头、红外传感器、小型机械夹爪等不同功能的拓展模块，拓展模块的接线可直接通过辐条间的镂空位置引入内部腔体连接电控板，无需在壳体上额外开设走线槽。盘体底部设置了三处均匀分布的耐磨支撑点，采用半球形凸起结构，与拨片共同形成四点支撑布局，静止放置时可保持盘体水平，不会出现倾斜晃动的问题，支撑点采用耐磨POM材质，长期与地面摩擦也不会出现明显磨损，能长期保持底部间隙的设计尺寸。驱动部分的动力传递采用中心直驱结构，省去了齿轮减速组的传动间隙，旋转响应速度更快，正反转切换时的空程差可控制在极小范围内，适合需要频繁调整旋转角度的作业场景；内部腔体的走线全部沿辐条内侧的走线槽布置，槽位边缘做了圆角钝化处理，不会刮伤导线绝缘层，不同功能模块的线束通过扎带固定在辐条预留的卡扣位置，旋转过程中线束不会随盘体转动出现拉扯移位的问题。
