工业脉冲布袋式集尘设备结构设计

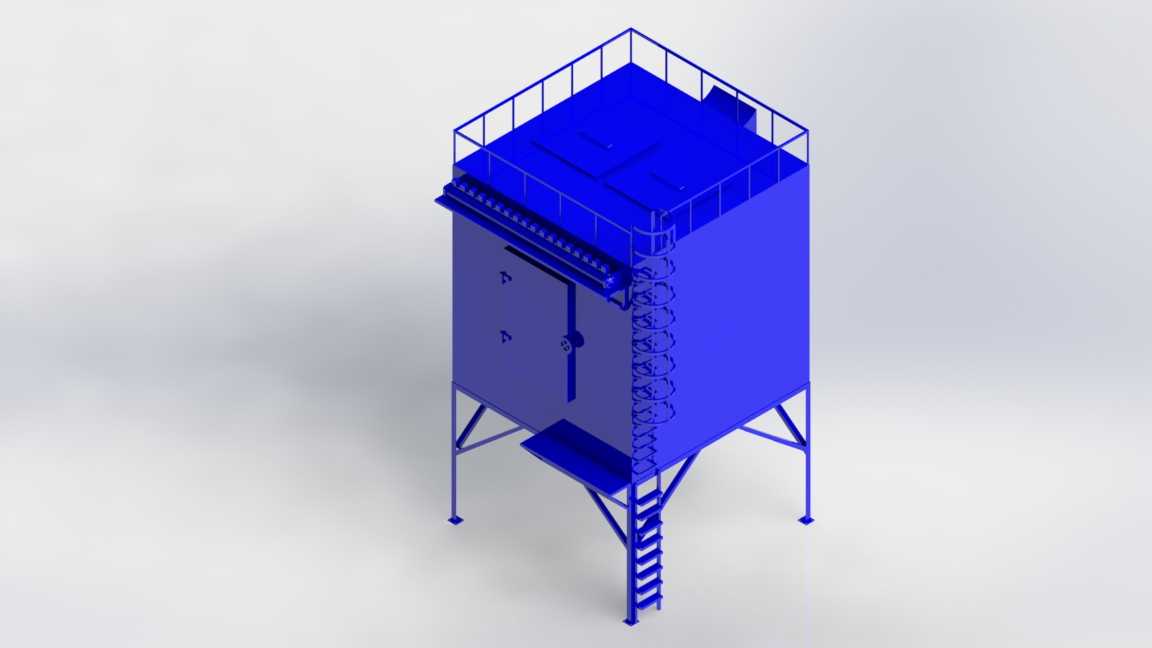

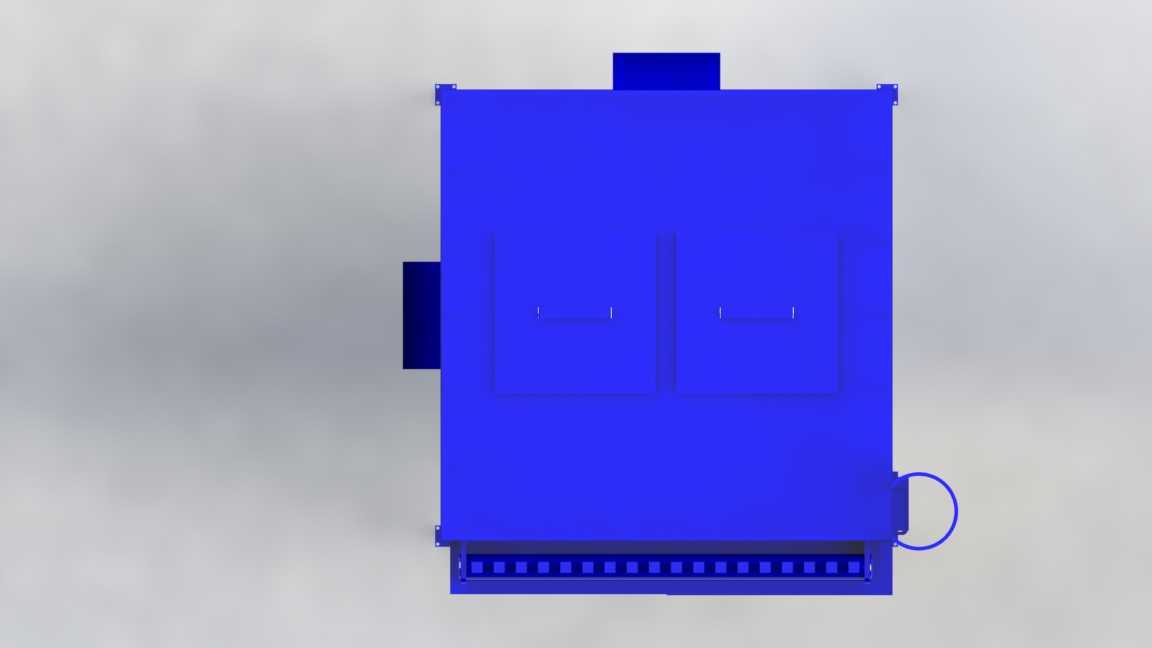

　　在木工加工、金属打磨、粉体输送、建材生产这类持续产生悬浮粉尘的作业场景中，集尘设备是车间职业健康防护、废气达标排放的核心配套装置，这套三维结构完整还原了工业常用的脉冲布袋集尘器的全尺寸设计细节，可直接用于结构校核、安装布局模拟与非标改型参考。从结构布局来看，设备采用上箱体、中箱体、灰斗三段式分体设计，上箱体顶部预留了脉冲清灰机构的安装位，侧面布置的检修爬梯直通顶部检修平台，平台周边设置1.2米高的防护栏杆，完全满足工业设备高空检修的安全规范要求；中箱体为承压式矩形仓体，侧面开设的密封检修门用于内部滤袋的更换与日常巡检，进风口设置在中箱体侧下方，含尘气流进入仓体后会通过导流板形成均匀的上升流场，避免高速气流直接冲刷滤袋造成局部磨损。

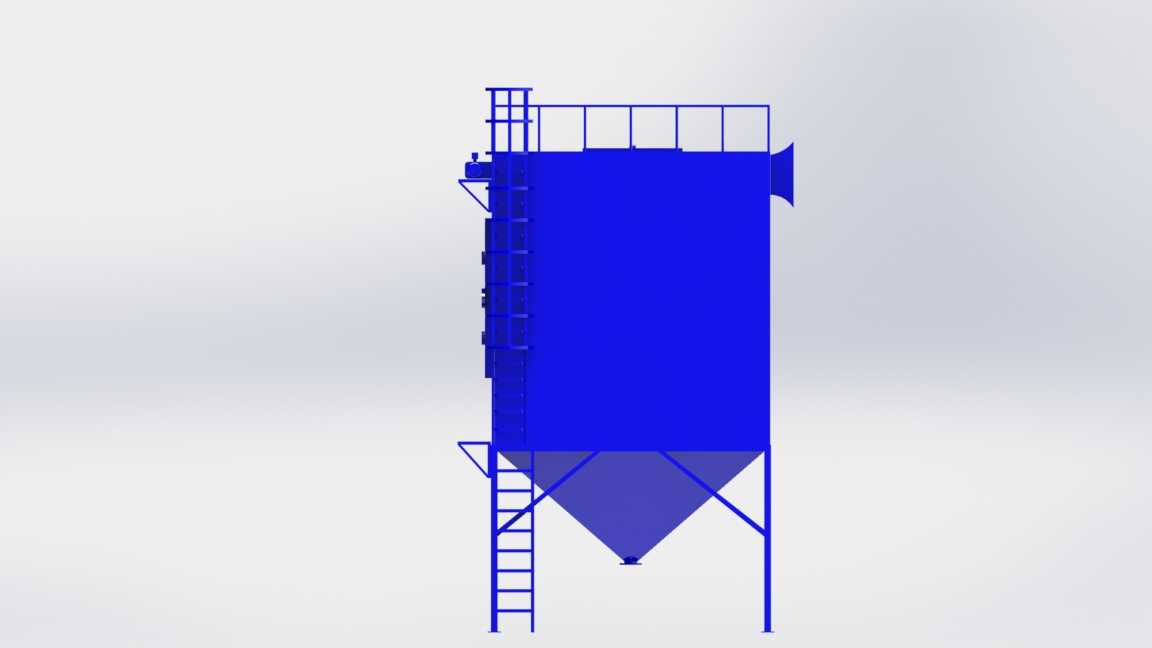

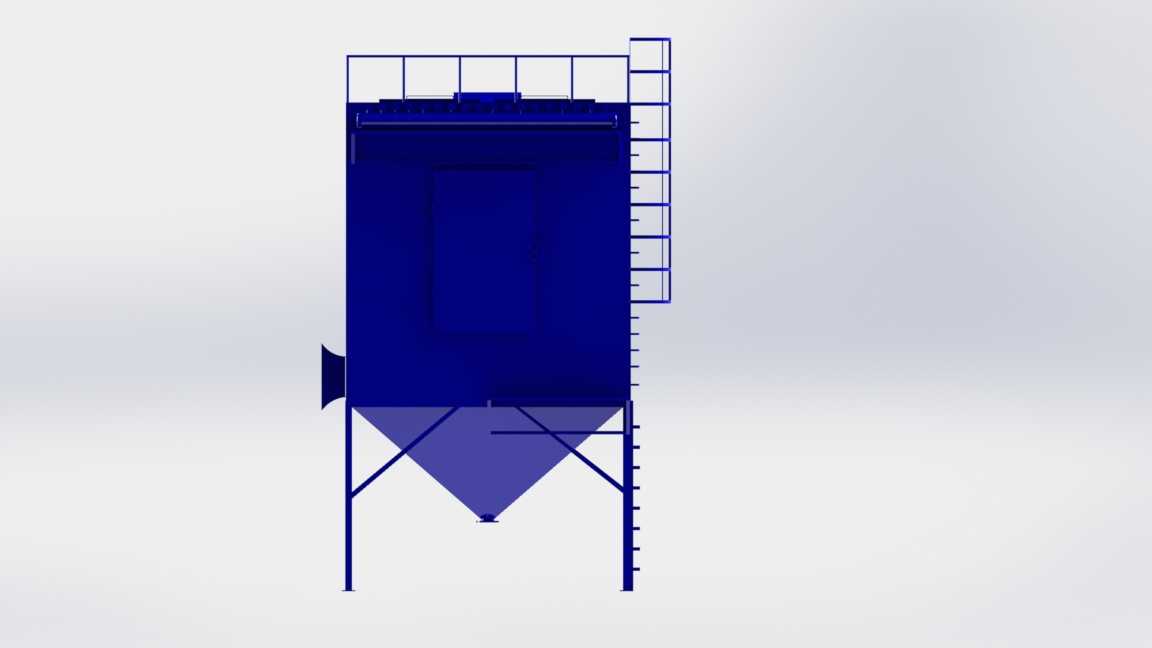

　　下部灰斗采用四棱锥收敛结构，锥壁倾斜角度设置为60度，能够保证收集的粉尘依靠自重顺利下滑至底部卸灰口，不会在锥壁出现积料搭桥的问题，灰斗与中箱体的连接位置设置了加强筋板，可承受满仓粉尘的垂直载荷，四条支撑腿采用型钢焊接结构，腿部分布的横向连接筋既提升了整体框架的抗扭刚度，也可作为现场安装时的爬梯辅助踏点。设计过程中重点考量了滤袋的布置间距，滤袋之间预留了足够的气流上升通道，避免相邻滤袋在清灰过程中出现摩擦碰撞，同时上箱体的净气室高度满足喷吹管的安装与维护空间，喷吹嘴与对应滤袋中心的同轴度公差控制在2mm以内，保证脉冲清灰时压缩空气能够完整喷入滤袋内部，实现滤袋表面粉尘饼的均匀剥落。从安装边界来看，设备整体为立式落地安装结构，

　　支撑腿底部预留了地脚螺栓连接孔，可直接与混凝土基础或钢制安装平台固定，进风口、出风口均采用标准法兰连接结构，可直接对接车间的除尘通风管道，顶部平台的载荷按照2kN/㎡的检修载荷设计，能够同时容纳两名检修人员携带工具开展作业。在实际工况适配性上，这套结构可根据处理风量的需求调整中箱体的滤袋布置数量，灰斗底部可配套回转卸灰阀、螺旋输送机等不同的卸灰装置，适配不同粉尘特性的收集需求，针对金属打磨类的易燃易爆粉尘，还可在结构基础上增设防爆泄压口、防静电滤袋安装位，满足不同行业的防爆设计要求。气流组织设计上，进风口设置的导流板能够将大颗粒粉尘直接导入灰斗沉降，减少滤袋的过滤负荷，过滤后的洁净气流通过滤袋进入上箱体净气室，最终从出风口排出，

　　整个流场设计避免了仓内出现气流死角，减少了局部积尘带来的安全隐患。爬梯的踏步间距设置为300mm，踏步采用防滑花纹钢板制作，侧面设置防护扶手，符合工业设备人行通道的安全设计标准，爬梯与仓体的连接点采用螺栓固定，便于运输过程中的分体拆装，到达现场后可快速组装成型。设备外表面的结构加强筋按照等间距布置，既提升了仓壁的承压能力，避免风机负压作用下仓体出现变形，也让整体外观更加规整，所有焊接位置的结构都做了圆角过渡处理，减少应力集中点，提升设备的长期运行使用寿命。
