带传动框架式碎纸设备结构设计

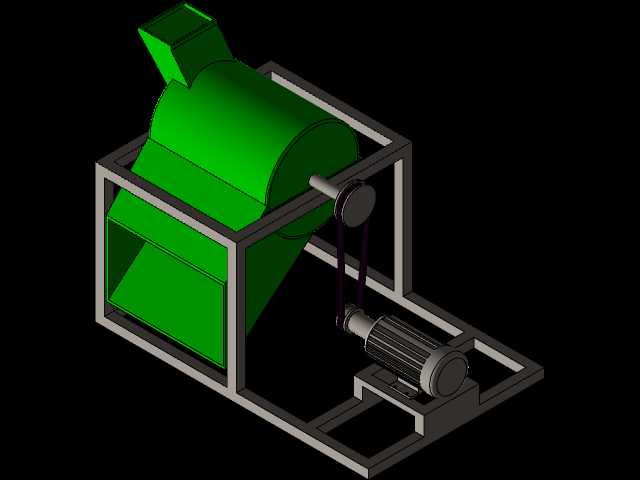

　　这款碎纸设备的结构设计，首先围绕日常办公场景下的涉密文件销毁需求展开，同时兼顾小型文印店、档案管理科室的批量碎纸作业工况，区别于桌面式小型碎纸机，该设备采用落地式框架承载结构，能够适配长时间连续作业的负载要求，避免桌面设备长时间运行出现的壳体过热、结构震颤问题。从整体布局来看，设备采用上方进料、侧下方出屑的流道设计，进料口设置向上延伸的导料斜槽，能够引导A4幅面及以下尺寸的纸张顺畅进入粉碎腔体，无需操作人员刻意对准进料缝隙，减少卡纸概率；粉碎腔体采用圆弧过渡的筒形壳体，内部预留刀辊的安装空间，壳体与框架之间采用螺栓连接固定，方便后期维护时拆开腔体清理残留纸屑、更换磨损的刀组部件。动力传递部分采用V带传动结构，

　　电机安装在框架底部的滑移安装座上，通过调整安装座的位置可以张紧传动带，相比齿轮直连的传动方式，带传动能够在碎纸过程中遇到硬质异物卡滞时起到过载缓冲作用，避免刀辊瞬间堵转烧毁电机，同时带传动的运行噪音更低，适配办公场景的低噪要求。框架部分采用标准型材拼焊而成，整体形成矩形承载结构，底部预留电机安装位、中部承托粉碎腔体、上方延伸出进料口的安装边界，框架的支脚高度经过匹配设计，使得出屑口距离地面留有足够空间，可以直接放置标准废纸收纳箱在出屑口下方，无需额外搭建支撑台。设计过程中重点考量了安装边界的适配性，设备整体的占地尺寸控制在小型办公设备的允许范围内，宽度不超过常规办公桌的侧边深度，长度方向预留电机和带轮的安装空间后，

　　不会占用过多的室内通行面积；设备的重心落在框架底部的电机安装区域，运行时的稳定性更好，即使满负载碎纸作业也不会出现明显晃动。粉碎腔体的出料端设置倾斜导板，粉碎后的纸屑会顺着导板滑向出屑口，不会在腔体内部堆积残留，减少纸屑受潮霉变引发的设备故障隐患；带轮外侧预留了安全防护罩的安装位，实际装配时加装钣金防护罩可以避免传动带外露引发的安全风险，同时防止纸屑飘入传动区域造成带轮打滑。从功能实现逻辑来看，电机输出的动力通过带轮减速后传递到粉碎刀辊，刀辊上的动刀与腔体上的定刀配合，将送入的纸张剪切为细小纸屑，刀辊的转速经过传动比匹配，既保证足够的剪切扭矩，又不会因为转速过高导致纸张未被完全切碎就被甩出腔体；进料口的斜槽设计还能起到安全防护作用，

　　避免操作人员的手指意外接触到内部的旋转刀辊，符合办公设备的安全设计规范。设备的所有外露部件均做了圆角过渡处理，框架的焊接位置打磨平整，没有尖锐棱角，避免日常搬运、维护时划伤操作人员；壳体表面采用喷塑处理，既提升了外观整洁度，也能防止办公环境下的潮气导致壳体锈蚀，延长设备的使用寿命。在结构细节上，粉碎腔体的端盖采用快拆式螺栓固定，当出现卡纸故障时，不需要完全拆解设备，只需要打开端盖就可以清理卡滞的纸张，大幅降低日常维护的难度；电机的接线端设置在框架侧面的走线槽内，所有线缆都隐藏在型材框架的空腔内，避免线缆外露被纸屑覆盖或者被人员误碰，提升设备使用的安全性。
