气动式强力夹紧工装结构设计

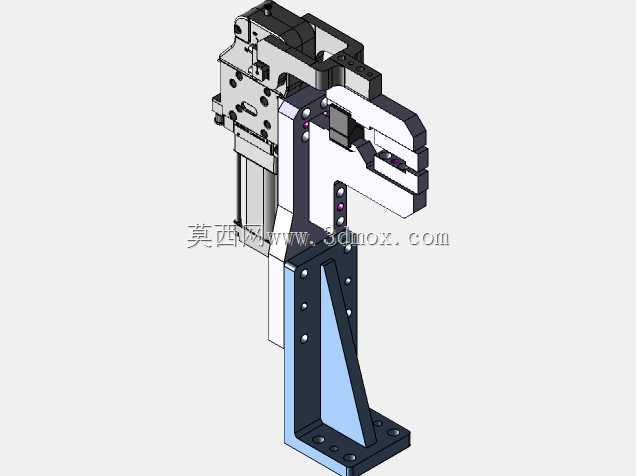

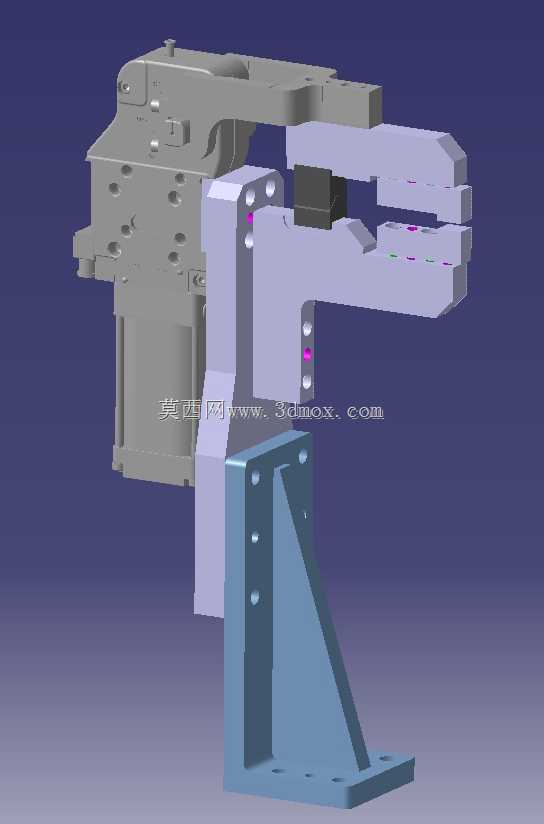

　　在自动化产线的工件装夹、工位定位环节，这类气动夹紧单元是替代手动夹钳、提升装夹一致性的核心执行部件，常见于汽车零部件焊装线、3C产品组装工位、钣金件加工定位场景，承担工件在加工、焊接、装配过程中的位置固定作用，避免工件受切削力、焊接应力、装配外力出现位移偏差，保障工序精度。从结构设计逻辑来看，这套夹紧装置采用气动驱动作为动力源，相比液压驱动无需配套液压站，管路布置更简洁，车间气源即可直接驱动，响应速度快，夹合动作的行程与夹紧力可通过气源压力调节适配不同厚度、材质的工件，不会出现手动夹钳施力不均导致的工件变形问题。整体结构分为三个核心模块：底部的安装支座、中部的驱动缸体与传动连杆机构、上部的夹臂执行端。

　　底部安装支座采用带加强筋的L型折弯式结构，底座预留四个沉头安装孔，可直接通过螺栓固定在工装台板或者线体工位支架上，加强筋的设计抵消夹臂在夹紧受力时对支座产生的倾覆力矩，避免长期受交变载荷出现支座变形、安装松动的问题，安装面的平面度设计要求控制在0.05mm以内，保障夹臂开合的运动轨迹不出现偏移。中部的传动结构采用内置式连杆增力机构，当气缸推杆伸出时，通过连杆的死点位置实现机械自锁，即使气源突然失压，夹臂也不会自行松开，保障生产过程中的安全性，避免工件脱落引发安全事故或者工件报废；缸体侧面集成了行程检测的传感器安装位，可直接加装磁性开关检测夹臂的开合到位状态，将信号反馈给产线PLC，实现整线的动作联锁，无需额外加装外部检测支架，

　　减少现场安装调试的工作量。上部的夹臂采用C型开口结构，开口深度可覆盖常见的板件、型材类工件的装夹需求，夹头位置预留了可更换的压头安装槽，可根据被夹工件的外形更换聚氨酯压头、金属平压头或者仿形压头，避免夹伤工件表面，同时压头磨损后可快速更换，降低维护成本。从安装边界来看，整套装置的竖直安装高度适配常见的工装台架安装空间，夹臂开合的水平行程覆盖常规工位的工件让位需求，夹臂打开时的开口高度可满足工件上下料的操作空间，不会与工件、周边的焊枪、加工头等执行部件产生运动干涉。在设计细节上，所有运动铰接位置都采用了自润滑衬套，无需频繁加注润滑脂，长期运行也不会出现铰接点卡滞、磨损异响的问题，缸体与夹臂的连接位置设置了防尘密封结构，

　　避免车间内的焊接飞溅、金属切屑、粉尘进入运动副内部，延长装置的使用寿命。这类夹紧单元相比传统的手动快速夹钳，夹紧力一致性更好，可适配自动化产线的远程控制需求，操作人员无需近距离手动操作夹钳，可在上下料完成后通过线体按钮触发夹紧动作，降低操作人员的劳动强度，同时单台装置的安装适配性强，既可以单台独立使用作为小型工装的夹紧部件，也可以多台组合使用，作为大型焊接工装、组装工装的多点夹紧执行元件，适配不同尺寸工件的装夹需求。在结构建模过程中，所有零件的配合公差都按照实际装配要求设定，运动部件之间预留了合理的间隙，模拟实际运行过程中的开合动作无干涉，安装孔位、连接尺寸都符合行业通用的安装标准，可直接导入产线布局方案中进行工位排布，无需重新调整安装接口尺寸。
