手持活塞式简易急救呼吸通气装置

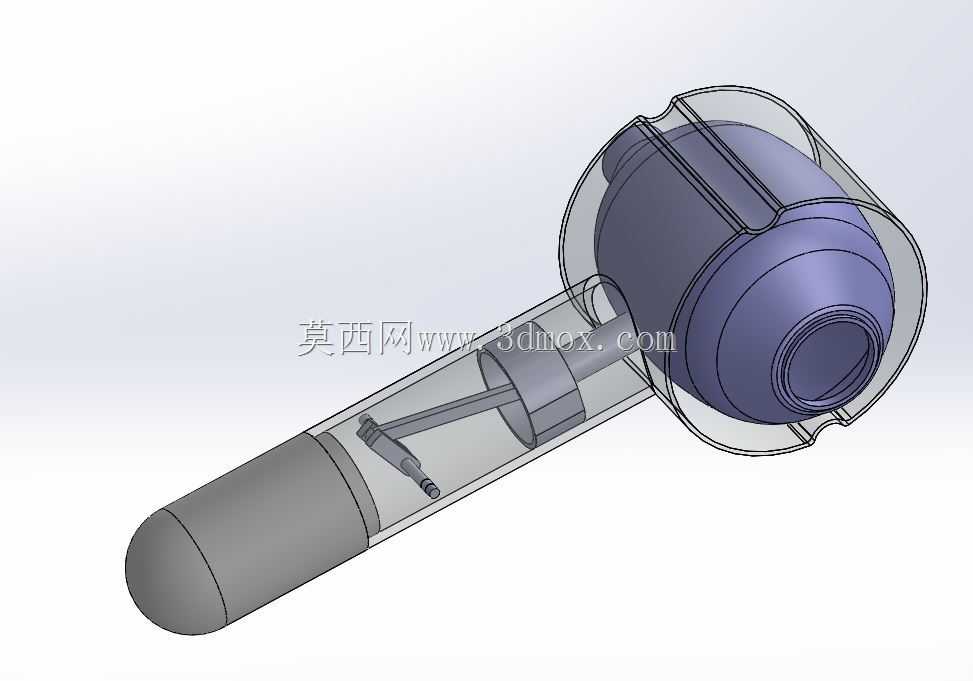

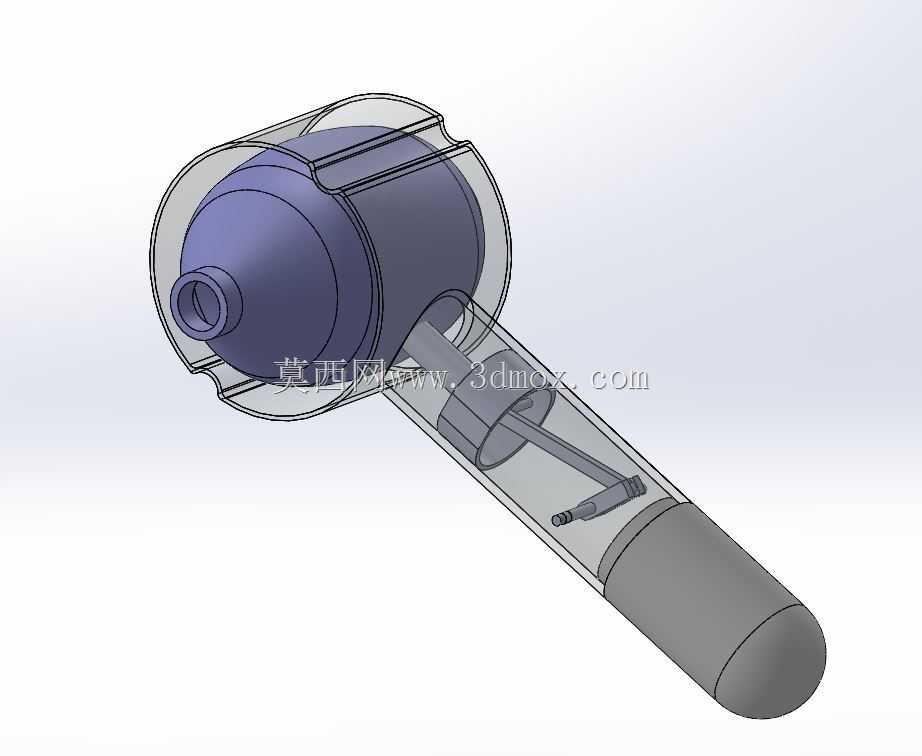

　　这款手持通气装置的核心设计逻辑，是针对院前急救、基层诊疗场景下的快速人工通气需求，在传统简易呼吸囊的结构基础上做了手持一体化的结构优化，解决了传统分体式呼吸囊配件零散、握持发力不顺、紧急情况下组装耗时的痛点。从结构组成来看，装置整体分为三个功能区段：前端的患者接口段、中部的活塞驱动段、尾部的握持动力段，其中中部的透明外罩内部集成了单向阀组与弹性储气气囊，和传统ambu囊的通气逻辑保持一致，即活塞下压时气囊受压，单向阀开启向患者端输送含氧气体，活塞复位时气囊舒张，从进气端吸入新鲜气体，同时患者端的呼气阀打开排出呼出废气，避免重复吸入二氧化碳。

　　在实际使用场景中，这款装置可以适配院前急救转运、基层诊所应急处置、隔离病区紧急通气等多种场景，尤其是在穿戴全套防护装备的场景下，一体化的长柄握持结构可以让施救者单手握持完成按压送气动作，不需要像传统呼吸囊那样需要双手配合挤压球囊，另一只手还可以同时完成固定面罩、调整患者体位、监测胸廓起伏的操作，大幅降低单人施救的操作难度。设计过程中重点考虑了握持的人机工程，尾部的圆柱握持段做了圆弧收边处理，直径适配成年男性手掌的握持尺寸，按压行程控制在80mm范围内，单手握持时拇指和食指可以搭在中部的透明壳体凸缘位置，其余三指拉动尾部活塞柄即可完成送气动作，不需要大幅度摆动手臂，长时间操作也不容易产生肌肉疲劳。

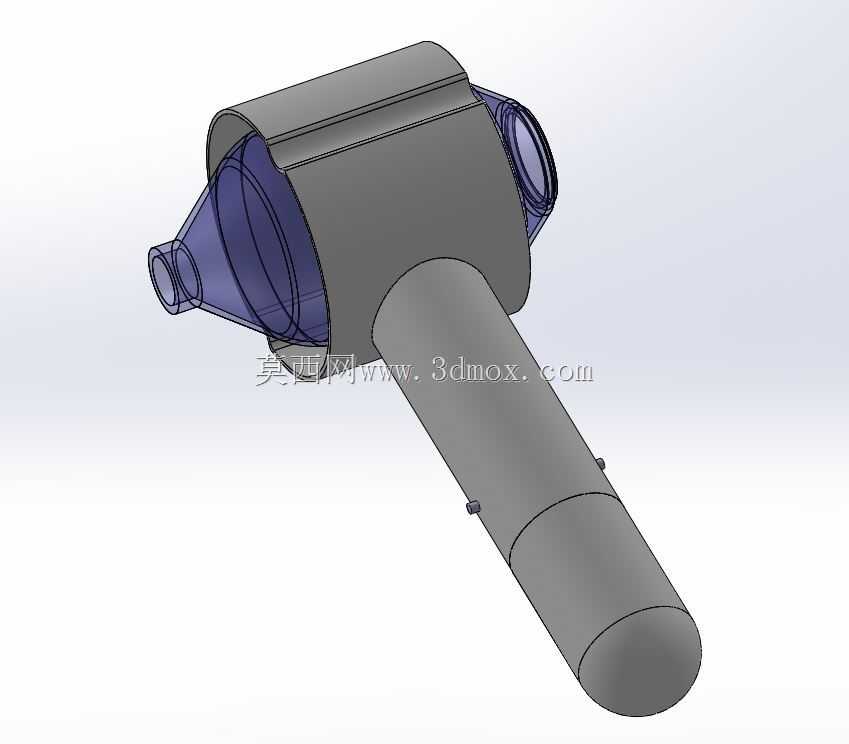

　　外形尺寸方面，装置整体总长控制在220mm左右，最大外径位于中部的气囊舱段，为72mm，前端的标准接口采用通用的22mm医疗通气接口尺寸，可以直接适配市面上常规的麻醉面罩、气管插管接头，不需要额外的转接头，安装边界上没有突出的尖锐结构，整体外轮廓做了R3以上的圆角处理，避免在急救操作中剐蹭患者皮肤或者勾挂防护装备。中部的透明壳体采用医用级透明PC材质的设计思路，既可以保证结构强度，耐受常规的消毒浸泡流程，也可以让施救者直接观察到内部活塞的运动状态、气囊的收缩舒张情况，及时发现阀门卡滞、异物堵塞的异常问题。

　　结构设计上，活塞组件和壳体之间采用双道密封圈密封，避免送气过程中出现压力泄漏，保证送气压力稳定在15-20cmH₂O的安全通气压力区间，避免压力过高造成患者气压伤。内部的单向阀组采用薄片式硅橡胶阀片，开启压力小于2cmH₂O，复位响应速度快，不会出现呼气相延迟导致的气体陷闭问题。和传统简易呼吸囊相比，这款一体化结构减少了外接管路、储氧袋连接头的零散配件，整体可以作为一个独立单元收纳进急救包，不需要提前组装，取出后连接面罩即可直接使用，紧急情况下的响应速度可以缩短至少10秒，对于心跳骤停、呼吸抑制的急救场景来说，这部分时间的缩短直接关系到患者的预后效果。

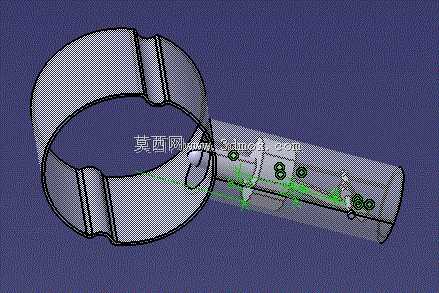

　　在结构建模过程中，所有的配合公差都按照医用塑料件的注塑公差要求设定，活塞和缸体的配合间隙控制在0.1mm以内，既保证密封圈有足够的压缩量实现密封，又不会因为摩擦力过大导致按压阻力过高。前端的接口位置做了1:20的锥度设计，和标准医疗接头的锥度保持一致，连接后可以实现自锁，不需要额外的固定结构就能避免通气过程中接头脱落。尾部的活塞柄做了防滑纹理设计，即使佩戴双层医用手套也能稳定握持发力，不会出现打滑的情况。整体结构没有复杂的异形曲面，所有零部件都可以采用常规的注塑工艺加工，不需要特殊的模具结构，量产成本可控，适合作为基层急救点的标配通气设备，也可以作为隔离病区的一次性应急通气装置使用，降低交叉感染的风险。
