铁路车辆转向架用圆柱螺旋压缩弹簧

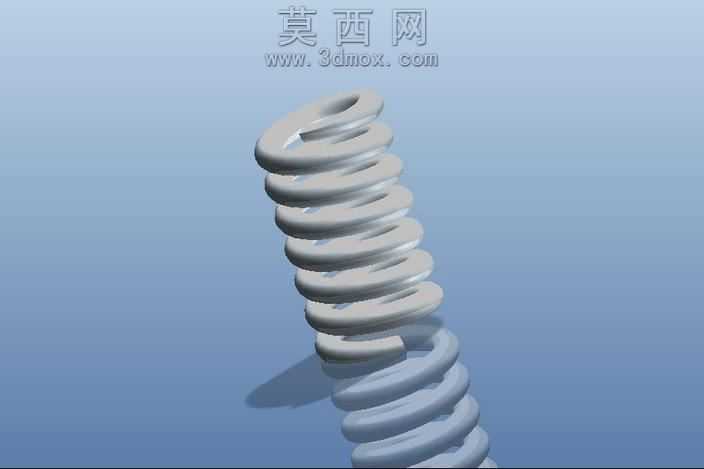

本模型为铁路车辆转向架配套使用的圆柱螺旋压缩弹簧，采用三维参数化建模方式完成全尺寸构建，建模过程严格遵循给定的设计参数：钢丝直径设定为26毫米，弹簧中径为56毫米，弹簧自由长度为243毫米，有效工作圈数与支承圈数按照铁路车辆悬挂部件的常规设计规范进行匹配，确保模型几何尺寸与实际工业产品完全一致。建模阶段首先绘制螺旋扫引轨迹线，通过精准控制螺旋线的节距、升角与圈数，保证弹簧各圈间距均匀，两端支承圈的并紧结构与磨平处理完全符合机械设计标准，扫掠生成实体后对两端端面进行平整裁切处理，还原实际弹簧端部的安装贴合面结构。材质渲染阶段选用合金弹簧钢材质，还原60Si2Mn弹簧钢经热处理后的银灰色金属质感，表面添加细微的氧化层纹理与均匀的金属反光效果，通过环境光遮蔽效果凸显弹簧螺旋曲面的光影层次，渲染视角采用斜向透视角度，清晰展示弹簧的整体螺旋形态、圈间间隙与端部结构，同时添加柔和的地面投影增强模型的立体感与真实感。结构设计上充分考虑铁路转向架弹簧的工况需求，模型的节距参数匹配弹簧的刚度特性，保证压缩行程内各圈不会发生并圈干涉，两端的并紧支承圈结构能够为弹簧提供稳定的安装支撑面，避免工作过程中出现偏载、歪斜的问题。建模过程中对弹簧的过渡圆角、端部棱边进行了精细化处理，去除尖锐棱角还原实际产品的加工工艺特征，整体模型几何拓扑结构规整，无破面、重叠面等建模缺陷，可直接用于装配验证、工况模拟、结构力学仿真等场景，能够直观展示铁路转向架压缩弹簧的外形特征与结构细节，为铁路车辆悬挂系统的设计、教学与演示提供精准的三维数字模型支撑。
