机加工用凸轮装夹定位工装结构

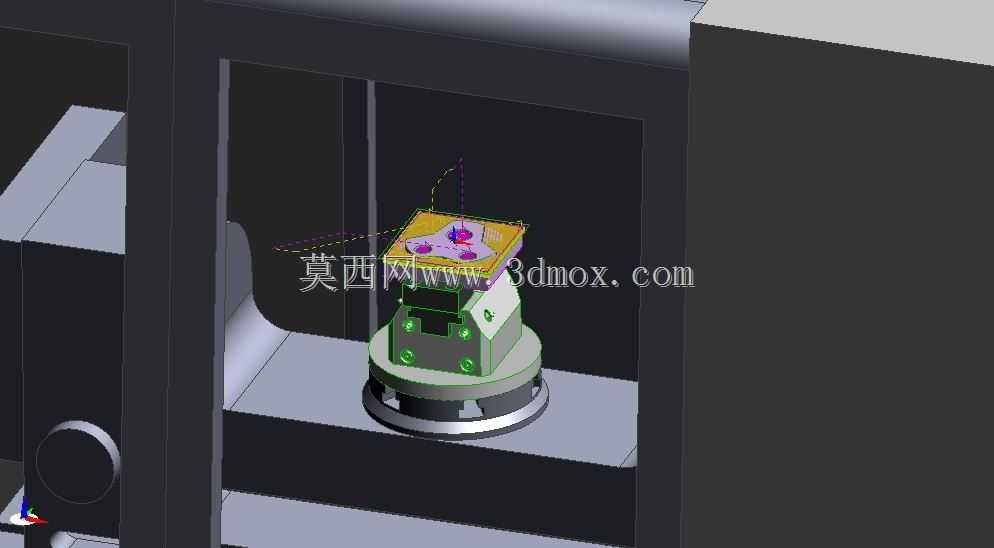

　　这套凸轮相关的机加工装夹结构，主要面向精密机加工场景下的小型异形凸轮类零件加工工序，适配立式加工中心的工作台安装需求，可完成凸轮轮廓铣削、端面孔系加工、形位公差保证等多工序的装夹定位，减少多次装夹带来的定位误差。从实际加工场景来看，小型凸轮类零件因为轮廓为不规则曲面，传统平口钳装夹容易出现夹持变形、定位基准偏移的问题，尤其是薄壁凸轮件，夹持力稍大就会导致轮廓加工后出现尺寸超差，夹持力不足则会在铣削过程中出现工件窜动，直接造成零件报废。这套结构在设计时，首先考虑了定位基准的统一性，底部采用标准法兰式连接接口，可直接与加工中心工作台的T型槽或者专用转台连接，安装时无需额外制作转接板，底部定位止口的公差按照h6级精度设计，

　　与转台或者工作台的定位孔配合间隙控制在0.02mm以内，保证重复安装的定位精度。中间的支撑座采用分体式结构，下部为带加强筋的铸铁基座，保证整体刚性，上部为可更换的定位支撑块，针对不同规格的凸轮零件，只需要更换上部的支撑块即可完成适配，无需更换整个工装，大幅降低多品种小批量加工的工装成本。支撑块与凸轮零件的接触位置，特意避开了凸轮的加工轮廓面，选择零件上的非加工工艺凸台或者已加工的基准平面作为支撑点，三个支撑点呈120度均匀分布，保证支撑稳定性的同时，不会干涉刀具的走刀路径，尤其是加工凸轮下边缘轮廓时，刀具可以完全走刀到轮廓根部，不会出现刀具蹭到工装的问题。夹紧结构采用侧面螺旋压紧与顶部真空吸附辅助的组合方式，

　　对于带中心工艺孔的凸轮零件，顶部的定位销可以插入工艺孔完成周向定位，侧面的三个压紧螺钉采用球面压头，压紧时可以自适应零件的表面角度，不会出现压点滑移的问题，压紧力的作用点直接对应下方的支撑点位置，避免零件受到夹紧弯矩产生变形。对于没有中心工艺孔的薄壁凸轮件，可以启用顶部的真空吸附回路，吸附槽按照凸轮的轮廓形状分布，密封胶条采用耐油丁腈橡胶材质，加工时的切削液不会破坏吸附密封性，吸附压力保持在0.6MPa以上即可满足铝合金、工程塑料等材质凸轮的铣削夹紧需求，完全不会产生夹持压痕。从安装边界来看，整套工装的最大外轮廓直径控制在160mm以内，总高度不超过120mm，安装在四轴转台上时，不会超出转台的回转半径，

　　转台回转过程中不会与加工中心的护罩或者主轴发生干涉，适配市面上主流的850、1060型号立式加工中心的行程范围。在实际使用过程中，这套结构还预留了对刀块安装位，对刀块固定在工装基座的侧边，每次换刀或者重新安装工件后，可以直接通过对刀块完成Z轴对刀，不需要每次都触碰工件表面，大幅缩短辅助对刀时间。针对凸轮轮廓加工需要的多工位回转需求，工装与转台连接后，周向定位精度可以达到0.01度，完全满足凸轮轮廓的升程误差加工要求，加工完成后可以直接在工装上完成轮廓度的打表检测，不需要拆卸工件，避免二次装夹的检测误差。设计过程中还考虑了切屑排出的问题，支撑座的侧面开有倾斜的排屑槽，加工产生的铝屑、铁屑可以顺着切削液的冲刷从排屑槽流出，不会堆积在定位面或者夹紧机构内部，每次加工完成后只需要用压缩空气吹扫即可完成清理，不需要拆解工装进行维护。所有的活动夹紧部件都做了发黑防锈处理，长期在切削液喷淋的环境下使用不会出现锈蚀卡滞的问题，压紧螺钉的螺纹部位涂抹了耐水润滑脂，反复松紧也不会出现螺纹磨损。这套结构不仅可以用于凸轮类零件的加工，更换上部的定位支撑块后，也可以适配其他小型异形盘类零件的铣削、钻孔工序，具备一定的通用适配能力，在精密机加工车间的小批量精密零件生产场景下，能够有效提升装夹效率，降低零件的装夹变形率，保证加工尺寸的一致性。
