双孔铰接式链节连接构件结构设计

　　该铰接式连接构件是链传动系统中的核心受力单元，日常多应用在输送线、重载牵引设备、小型传动机构的动力传递链路中，承担相邻链节之间的铰接传动、载荷传递功能，在连续运转的工况下需要同时承受拉伸载荷、铰接处的反复剪切力，以及运转过程中产生的侧向摆动力矩。从实际使用场景来看，这类构件常配套在轻工输送线的板式链、小型起重设备的牵引链、自动化设备的步进传动链中，部分经过表面强化处理的同结构件也可应用在低速重载的农机传动、物流分拣线的载物输送链上，适配多粉尘、有少量润滑的常规工业工况，不需要额外做密封防护即可满足长期运转需求。

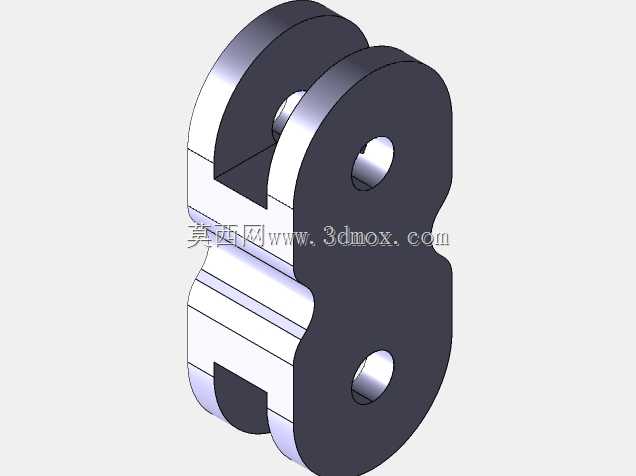

　　设计阶段首先围绕铰接自由度需求展开，构件主体采用8字形的一体化铣削成型结构，两端设置同轴度公差控制在0.02mm以内的通孔，用于配套铰接销轴，孔壁预留了0.1mm的间隙配合余量，既保证销轴装配后可以灵活转动，又避免间隙过大导致传动过程中产生冲击异响。构件中部的过渡段采用等强度设计，通过曲面平滑过渡连接两端的铰接孔座，没有出现直角应力集中结构，经过有限元校核，在额定12kN的拉伸载荷下，最大应力出现在孔壁内侧，远低于常用45号钢调质处理后的屈服强度，安全系数可以达到3.2以上，满足长期交变载荷下的疲劳强度要求。构件顶部设置的两个凹槽结构，是为了配套链板的卡装定位设计，装配时相邻链节的外链板可以直接嵌入凹槽内，不需要额外增加定位销或者焊接工序，既提升了装配效率，也能避免链传动过程中链板出现侧向窜动，保证整条链条的运转稳定性。

　　从安装边界来看，该构件的整体长度控制在42mm，宽度18mm，厚度10mm，两端铰接孔的中心距为28mm，孔径统一为8mm，适配标准直径8mm的圆柱销轴，装配后相邻构件之间的摆动角度可以达到±15°，能够满足链条绕链轮转动时的弯折角度需求。构件的外轮廓所有棱边都做了R0.5mm的倒角处理，既避免装配过程中锐边划伤操作人员，也能减少运转过程中与相邻部件的剐蹭磨损。铰接孔的内壁粗糙度要求达到Ra1.6，保证销轴转动时的摩擦阻力处于较低水平，配合定期的油脂润滑，可以有效降低铰接处的磨损速率，延长整体链条的使用寿命。构件的两个侧面平面度公差控制在0.05mm以内，保证和外链板装配时的贴合度，避免出现局部间隙导致受力不均的问题。

　　在结构优化过程中，特意将构件中部的下沿做了内凹圆弧处理，一方面是为了减少不必要的材料用量，降低单件的重量，另一方面也能避免链条弯折时，相邻两个构件的下沿出现干涉磕碰，保证最小弯折半径下的运转顺畅。顶部的凹槽深度设计为2mm，刚好和厚度2mm的标准冲压链板形成过盈配合，压装后不需要额外的固定结构即可实现链板的轴向定位，简化了整条链条的装配工序。这类构件在实际选型时，需要根据传动系统的额定载荷匹配对应的材料和热处理工艺，常规工况下采用45号钢调质处理即可满足需求，如果是腐蚀环境下使用，可以更换为304不锈钢材质，重载冲击工况下则可以采用20CrMnTi做渗碳淬火处理，提升孔壁的表面硬度和整体的抗冲击性能。
