十字型带卡爪连接轴结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:692486
  • 十字型带卡爪连接轴结构设计
  • 十字型带卡爪连接轴结构设计
  • 十字型带卡爪连接轴结构设计
  • 十字型带卡爪连接轴结构设计

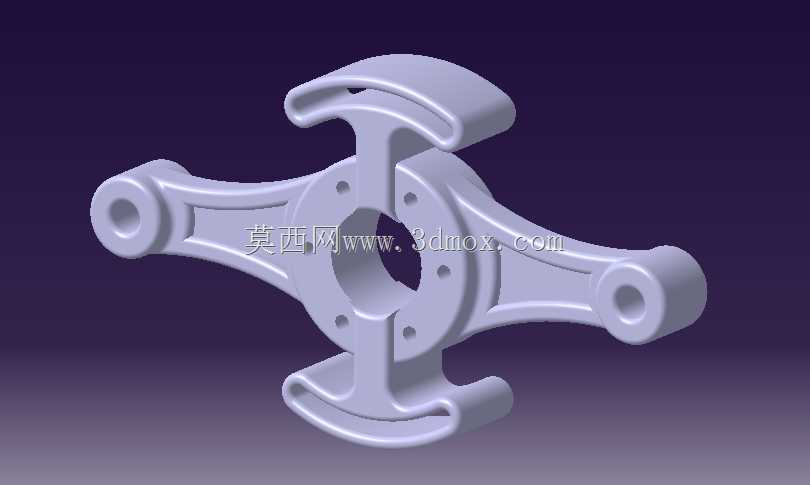

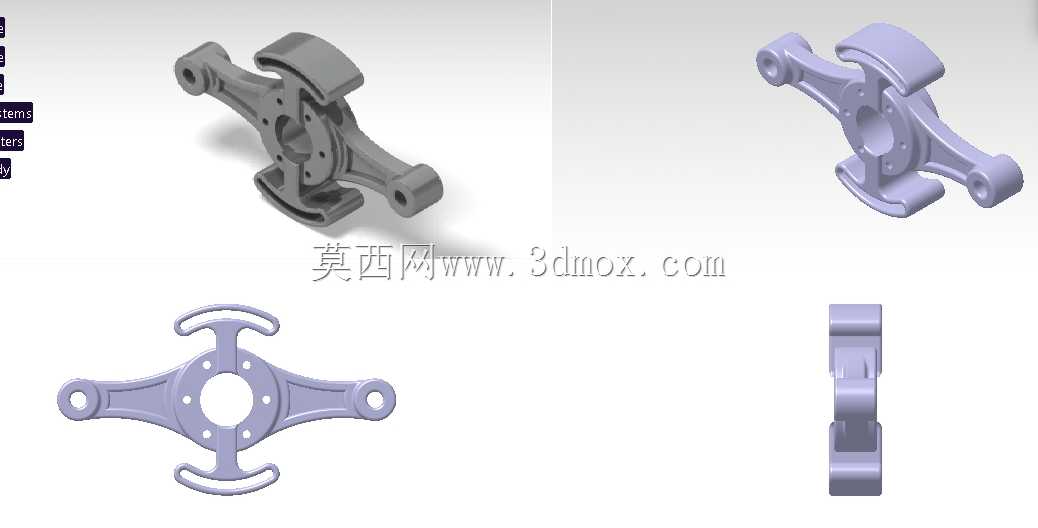

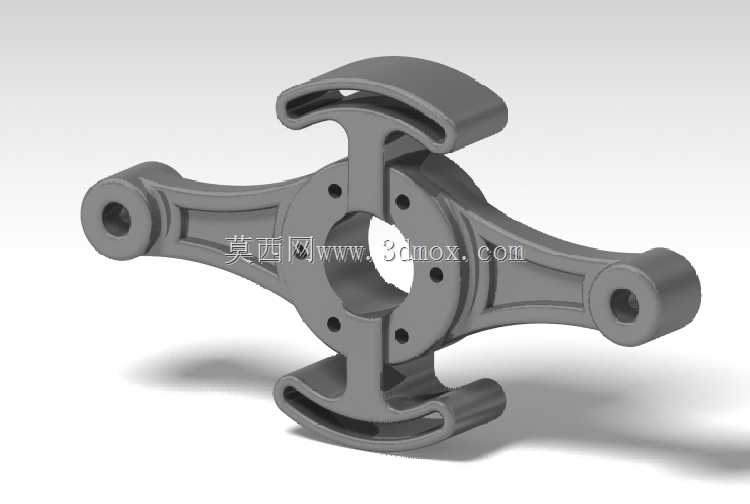

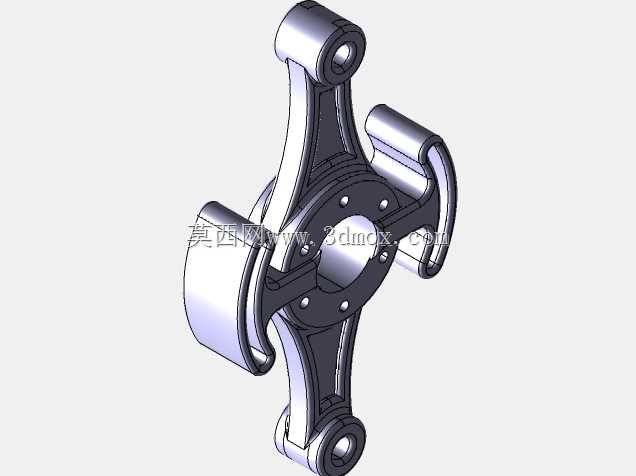

  这款十字布局的带卡爪轴类零件,主要应用在需要周向同步传动、同时兼顾轴向快速卡接定位的小型传动机构中,常见于便携通讯设备的天线转轴组件、小型折叠机具的铰接传动位、以及轻工设备里需要快速拆装的联动节点。从实际使用场景来看,这类零件不需要额外的键连接或者紧固件辅助,依靠自身对称的四个伸出臂和上下对称的弧形卡爪,就能同时实现扭矩传递和轴向限位,在需要频繁拆装维护、或者装配空间受限无法布置额外紧固件的工位上,适配性远高于普通平键连接的光轴。

  从功能特性上看,零件中心为通孔结构,可穿装固定芯轴作为回转支撑,四个沿十字方向延伸的支臂末端均设计有同轴安装孔,用来和周边的联动杆件做铰接连接,传递周向的摆动力矩;上下对称布置的弧形卡爪为弹性卡接结构,卡爪内侧的弧面和配合件的环形卡槽匹配,装配时卡爪受挤压产生微量弹性变形滑入卡槽,到位后回弹卡合,既可以限制整个轴件沿芯轴的轴向窜动,又不会阻碍轴件绕芯轴的回转动作,不需要额外加装轴用挡圈或者锁紧螺母,能有效压缩装配空间,减少零件数量。

  设计思路上,整体采用对称式布局,首先保证回转过程的动平衡性能,四个支臂的截面采用渐变式设计,从中心基体位置向末端安装孔位置逐步收窄,在保证支臂结构强度、满足扭矩传递要求的前提下,尽可能降低零件自身重量,减少回转过程的惯量,适配小型机构的低载荷驱动需求。支臂和中心基体的衔接位置均做了大圆角过渡,避免应力集中,在承受交变摆动力矩时不会出现衔接处断裂的问题;卡爪和中心基体的连接位置同样做了加厚处理,保证卡爪反复弹性变形时的结构疲劳强度,卡爪的外边缘做了倒角导向,装配时可以顺利滑入配合件的卡槽,不需要额外的导向工装。

  从安装边界尺寸来看,中心通孔的直径匹配常用的小型芯轴规格,四个支臂末端安装孔的中心距经过适配设计,和常规小型联动杆的铰接孔位通用,安装时不需要额外调整周边杆件的位置;上下卡爪的外轮廓尺寸小于支臂的最大回转直径,装配时卡爪不会和周边的铰接杆件产生运动干涉,整个零件的轴向厚度控制在较薄的区间,适配薄型化的机构安装空间。零件的所有安装孔位均设计有沉孔结构,装配时铰接销轴的端头可以沉入沉孔内,不会突出零件表面,避免回转过程中剐蹭周边的结构件。

  实际建模过程中,需要重点控制几个形位公差:首先是四个支臂末端安装孔的同轴度,以及四个孔相对于中心通孔的位置度,保证铰接后四个方向的联动杆件动作同步,不会出现卡滞;其次是上下卡爪的弧面同轴度,保证卡合后和配合卡槽的接触均匀,不会出现单侧受力过大导致卡爪磨损过快的问题;另外卡爪的弹性变形量需要经过核算,保证卡接到位后有足够的卡紧力,同时装配时的压入力不会过大,方便人工徒手装配。这类零件一般采用硬质塑料或者粉末冶金工艺加工,建模时需要预留合适的脱模斜度,同时保证各壁厚均匀,避免注塑或者烧结过程中出现缩孔、变形等缺陷,影响最终的装配精度和使用强度。在通讯类便携设备的折叠天线结构中,这类轴件可以同时实现天线的回转摆动和角度定位,卡爪的阻尼感可以让天线停在任意调整角度,不需要额外添加阻尼结构,进一步简化了整体的结构设计。
