棘轮式快挂连接金属构件结构设计

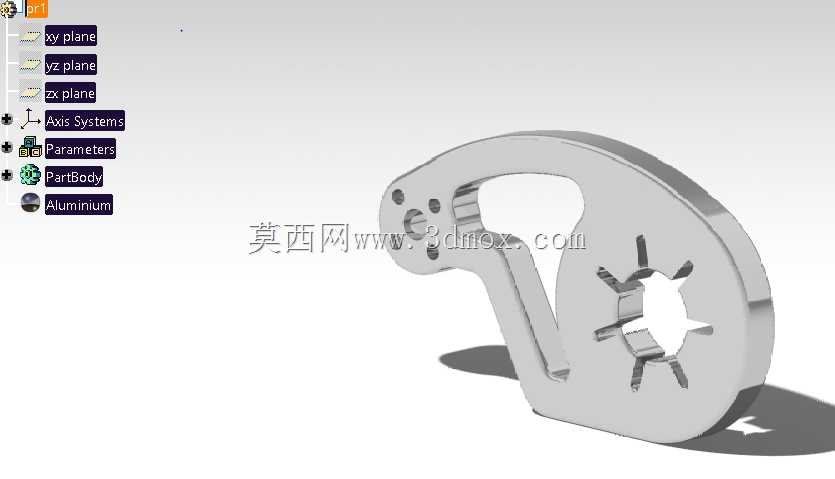

　　这款棘轮式连接构件，最初是为户外便携工装挂载场景做的结构优化，日常在电力巡检随身工具挂装、高空作业安全绳快挂、便携设备快拆挂载这类场景里，这类带单向锁止的连接结构能大幅降低操作步骤，不需要额外拧紧紧固件，靠自身棘轮齿的啮合就能实现单向锁止，避免挂载的工具或绳索意外滑脱。从结构上看，构件主体采用一体化弯折成型的金属板件结构，整体轮廓顺着受力路径做了圆弧过渡，没有直角应力集中的锐角区域，主体的长臂段是主要的承力挂载臂，臂身中间做了长圆形镂空，一方面是降低整体零件重量，减少挂载时的额外负重，另一方面这个镂空也可以作为辅助挂点，穿入挂绳或者弹性销做二次防脱限位。端部的棘轮盘是整个构件的核心功能区，

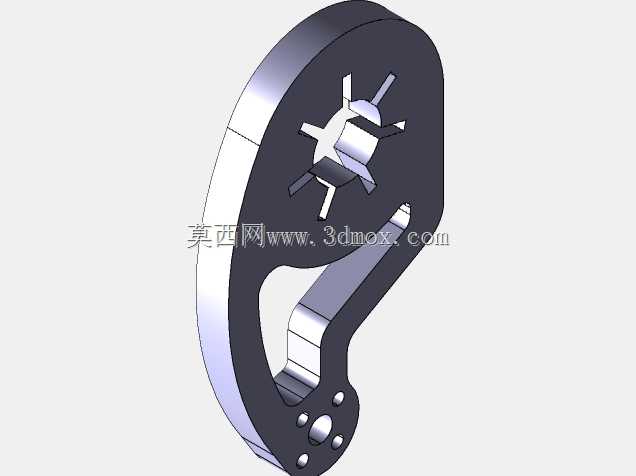

　　盘面上均匀分布的六个棘齿槽做了不等边的齿形设计，啮合面是垂直于受力方向的直面，能承受正向的拉力载荷不会滑齿，齿的背面做了大角度斜面，配合配套的棘爪时可以实现单向顺畅转动，反向直接锁止，不需要额外的操作拨片就能完成锁止动作。构件的安装端做了三个同轴度要求较高的安装孔，其中两个小孔是定位销孔，用来和配套的基座做定位，保证安装后棘轮盘的转动中心和配套棘爪的转动中心对齐，避免出现卡滞或者齿面啮合不完全的问题，大孔是主固定孔，穿入销轴后作为整个构件的转动支点，安装孔周边都做了局部的加厚凸台，提升孔位的抗挤压强度，避免长期受交变载荷后孔位出现椭圆变形。设计过程中，首先要确认的是挂载的额定载荷边界，按照日常随身工具挂载的常规载荷，

　　整体受力按150N的静拉力做校核，齿面的接触应力控制在金属材料许用接触应力的60%以内，避免长期使用后齿面出现压溃变形。长臂段的截面厚度根据载荷做了等强度优化，靠近棘轮盘的根部截面厚度最大，往挂载端逐渐做薄，在保证强度的前提下尽可能减少材料用量。整个构件的外形边界控制在紧凑的尺寸范围内，转动时不会和周边的挂载基座产生干涉，棘齿的齿顶做了小圆弧倒角，装配时不会刮伤配套的棘爪零件，也能减少热处理后的应力集中。实际使用时，这个构件可以和基座配合实现快速挂接，只需要将构件往挂载方向按压，棘爪顺着齿背斜面滑过，到位后自动卡入齿槽完成锁止，拆卸时只需要拨开配套的棘爪就能快速取下构件，整个操作不需要额外工具，单手就能完成，非常适合高空作业、

　　户外作业这类双手操作受限的场景。构件的表面没有多余的装饰结构，所有的轮廓都是顺着受力和功能需求设计，长臂的内侧圆弧面可以和圆柱状的挂载物贴合，增大接触面积，减少挂载物的局部压强，避免刮伤挂载的工具表面。在建模过程中，所有的孔位都做了位置度公差约束，保证安装后转动顺畅，棘齿的齿形参数经过多次调整，确保锁止时的啮合深度足够，不会因为震动出现脱开的情况，同时转动时的阻力控制在合理范围，不会出现卡滞或者过松的问题。
