带法兰安装座的弧形连接支撑结构件

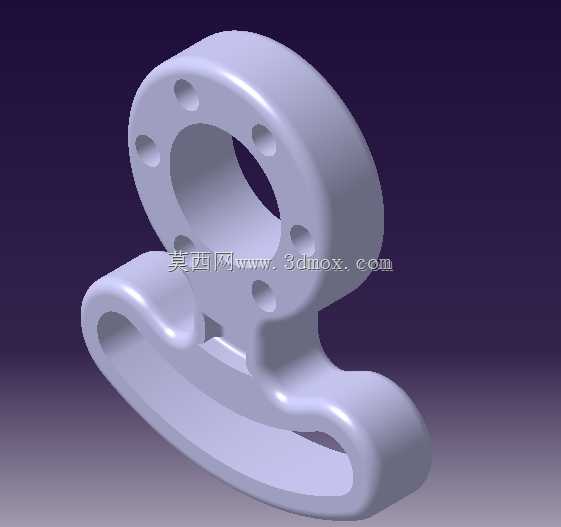

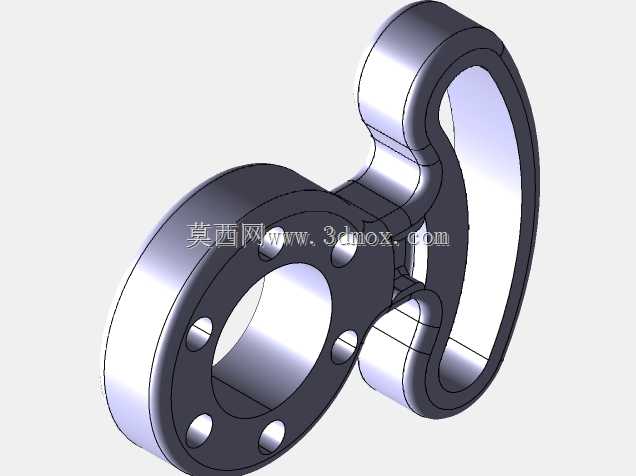

　　该结构件属于机械传动与支撑系统中的常用连接件，在各类轻工输送设备、小型动力单元、管线固定支架场景中应用广泛，核心作用是实现带回转特征的部件与基座之间的刚性连接，同时通过下部弧形结构避让相邻运动构件、预留管线排布空间，避免装配过程中出现干涉问题。从功能特性来看，上部带均匀螺栓孔的法兰端面为主要安装基准面，六个沿圆周均布的通孔适配常规六角头螺栓，孔位公差按照中等精度装配要求设计，既可以保证与对接法兰的同轴度，又能预留足够的装配调整余量，避免因加工误差导致螺栓无法穿装。法兰中心的大直径通孔为轴类部件或流体通道预留穿装空间，孔壁与法兰端面的垂直度控制在常规机械装配允差范围内，可保证对接部件安装后无偏斜，减少运行过程中的附加载荷。

　　下部的弧形支撑结构采用变曲率过渡设计，与上部法兰基座的连接处做了大圆角加厚处理，从结构力学角度分散应力集中点，避免设备运行过程中受振动、冲击载荷时出现连接根部断裂的问题；弧形结构的下边缘为开放式弧面，既可以在安装时卡合在圆柱型基座或管路上实现预定位，降低装配时的对位难度，又能在设备运行时为相邻的运动杆件、柔性管线预留足够的活动空间，不会出现剐蹭磨损的问题。设计过程中优先考虑了装配工艺性，所有外露棱边均做了倒钝处理，避免装配人员操作时被锐边划伤，同时铸件毛坯的拔模斜度按照常规砂型铸造要求设置，不需要额外做特殊工艺补正即可满足批量生产要求。安装边界方面，上部法兰的外径尺寸适配常规DN系列标准法兰的安装孔距，

　　不需要额外加工转接板即可直接与同规格的标准法兰对接；下部弧形结构的内弧半径匹配常用的圆管、圆轴外径，安装时可以直接贴合在支撑基材表面，配合螺栓锁紧后即可实现稳定固定，整体结构的高度控制在紧凑区间内，不会占用过多的设备安装空间，适合在布局紧凑的小型设备内部使用。从受力角度分析，该结构件的载荷传递路径清晰，上部法兰承受的轴向、径向载荷通过加厚的连接筋传递到下部弧形支撑面，再分散到整个安装基座上，没有明显的受力薄弱点，在常规静载、中等振动工况下不需要额外增加加强筋即可满足强度要求，同时整体壁厚均匀，铸造或机加工过程中不会出现壁厚突变导致的缩孔、变形问题，成品率较高。在实际设备选型应用中，该类结构件常用来替代分体式的法兰加支架组合件，

　　减少装配零件数量，降低装配累计误差，同时一体成型的结构相比拼接结构抗振性能更好，在频繁启停、有持续振动的设备上使用寿命更长，不需要定期检查连接螺栓松动的问题。建模过程中优先以安装基准面为草图基准，先确定法兰中心孔与安装孔的位置度，再通过放样、倒圆角特征生成下部弧形支撑结构，所有特征的参数化设置完整，后续调整法兰孔径、孔数、弧形半径时只需要修改对应草图尺寸即可快速衍生出不同规格的变体，适配不同的安装场景需求。
