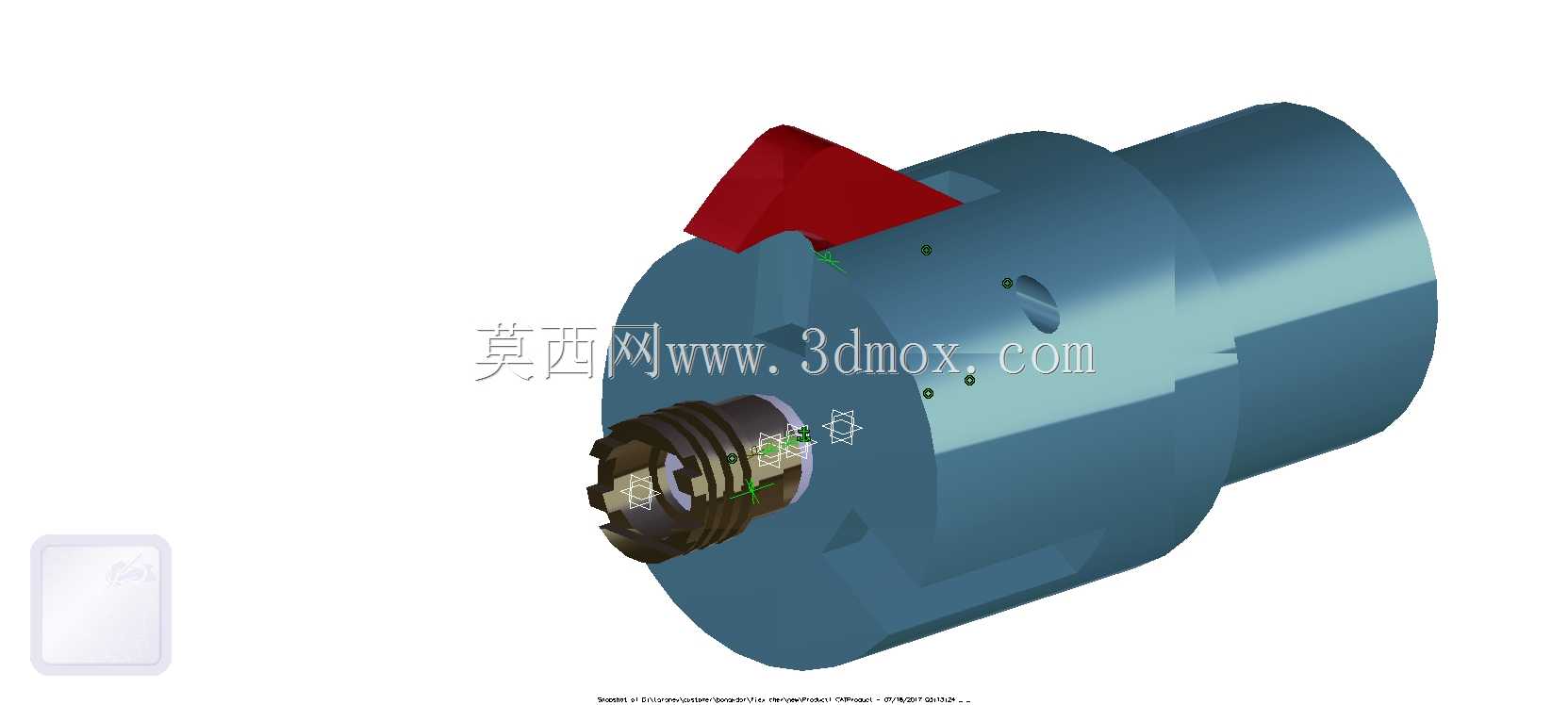

带圆头限位柱的钳口夹持夹具结构

项目分类:通用五金配件 发布时间:2022-07-30 ID:692496
  • 带圆头限位柱的钳口夹持夹具结构
  • 带圆头限位柱的钳口夹持夹具结构
  • 带圆头限位柱的钳口夹持夹具结构
  • 带圆头限位柱的钳口夹持夹具结构
  • 带圆头限位柱的钳口夹持夹具结构

  这款钳口配套的夹持定位柱,是工装夹具系统里承担工件侧向定位、夹持面辅助支撑的核心小尺寸配件,在批量零件铣削加工、小型工件装配定位、工位治具快换场景里都有高频应用。很多做小件精密加工的车间,在虎钳钳口加装定制限位件时,往往会忽略柱体与钳口安装孔的配合公差,要么间隙过大导致定位偏移,要么过盈配合造成拆装困难,这款结构在设计阶段就针对这类现场问题做了对应优化。

  从功能特性来看,柱体顶端的圆头结构并非单纯做圆角处理,而是经过受力校核的圆弧过渡结构,当工件从上方落位到钳口夹持区间时,圆头导向面能自动修正工件的放置偏斜,避免直角棱边刮伤工件已加工表面,同时在夹持力加载时,圆头结构能分散接触应力,不会在软质工件(比如铝件、塑料件)表面压出明显压痕。柱身采用等直径光轴设计,表面粗糙度控制在Ra1.6以内,和钳口上的安装孔采用H7/g6的间隙配合,既保证拆装时的顺畅度,又能将径向晃动量控制在0.02mm以内,满足普通铣削、钻削工序的定位精度要求。

  设计思路上,这款结构没有采用常见的带螺纹锁紧形式,而是采用光轴压入+顶端限位的安装方式,对应钳口安装孔为盲孔设计,柱体压入后靠圆头下端的轴肩贴合钳口上表面实现轴向定位,不需要额外加装锁紧螺钉,能减少钳口上的加工特征数量,降低钳口本体的加工成本。柱体的长度尺寸是根据常用钳口的夹持深度确定的,柱身露出钳口表面的高度控制在15mm,既不会因为过高导致夹持长工件时发生干涉,也不会因为过低无法对薄型工件起到侧向定位作用。圆头的直径比柱身大4mm,轴肩位置做了0.5mm的倒角处理,压入安装时能自动导正,不会出现卡滞。

  从安装边界来看,这款夹持柱适配的钳口安装孔直径与柱身直径匹配,孔深比柱身插入段深度深1mm,避免柱体压入后底部顶死导致轴肩无法贴合钳口表面。在实际使用场景中,这类夹持柱通常成对安装在虎钳的固定钳口侧,间距根据待加工工件的长度调整,当工件靠紧两个柱体的圆柱面时,就能实现X方向的定位,配合活动钳口的夹紧力,就能完成工件的快速装夹,不需要每次都拉表找正工件侧面,能大幅缩短小件批量加工的装夹辅助时间。在装配工位的治具上,这类柱体还可以作为工件的防错结构,只有当工件上的对应缺口对准柱体位置时,工件才能完全落位到治具基准面,能有效避免人工装夹时的方向错误。

  结构细节上,柱体与圆头的衔接位置没有应力集中的直角,圆弧过渡半径为2mm,在反复承受夹持冲击力的工况下,不会出现衔接位置断裂的问题。柱体的端面做了0.2mm的倒角,压入安装孔时不会刮伤孔壁,能长期保持配合精度。不同于市面上常见的标准定位销,这款结构的圆头直径更大,和工件的接触面积更大,在夹持薄壁件时能有效降低接触压强,减少工件变形的概率。在做三维建模时,柱体的所有回转面都采用同轴度约束,圆头的球面轮廓度控制在0.05mm以内,保证导向时各个方向的接触受力均匀,不会出现单侧卡滞的情况。针对不同的使用场景,这款结构的尺寸可以做等比例缩放,但圆头与柱身的直径比例、轴肩的过渡参数都保持原有设计比例,避免缩放后出现导向失效或者应力集中的问题。在加工这款配件时,柱身的圆柱度要求控制在0.01mm以内,保证和安装孔的配合间隙均匀,长期拆装后也不会出现偏磨的情况。
