带径向定位孔的预涂用空心套筒结构

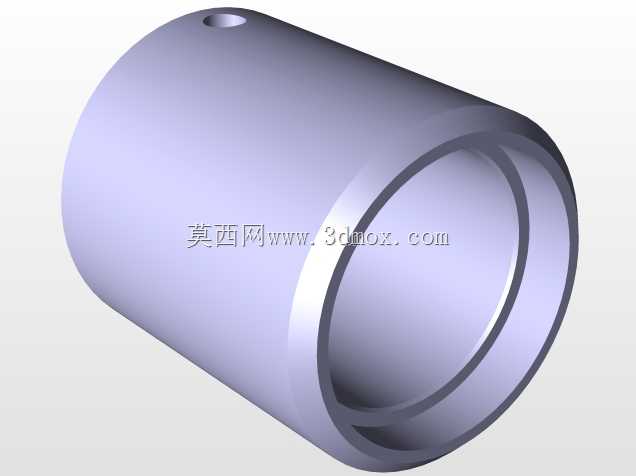

　　这款空心套筒结构主要面向通讯类产品预涂工序的工装配套场景设计，在实际产线应用中，这类套筒多作为预涂工位的定位衬套使用，套设在通讯线缆接头或者小型通讯组件的定位芯轴外侧，为待预涂的工件提供稳定的径向支撑，避免预涂过程中工件出现偏摆、移位，保证涂覆层的厚度均匀性与位置精度。从结构设计来看，整体采用等壁厚空心圆柱构型，内壁做了两级台阶式的内径差设计，靠近开口端的内径略大于封闭侧的内径，这种台阶结构一方面可以适配不同直径规格的芯轴插接，实现快速的轴向定位，安装时套筒推到芯轴台阶位置即可完成轴向限位，不需要额外设置轴向固定结构就能保证安装位置的一致性；另一方面台阶处的直角过渡边可以作为预涂作业的遮挡边界，控制涂覆材料的轴向覆盖范围，

　　避免涂覆材料溢出到非加工区域，减少后续清理的工作量。套筒侧壁靠近封闭端的位置设置了一个径向贯通的小圆孔，这个孔是定位销孔，在套筒套入芯轴之后，可通过插入径向定位销的方式，限制套筒与芯轴之间的周向转动，避免预涂作业过程中套筒随工件转动出现位置偏移，保证涂覆轨迹的稳定性。从外形尺寸与安装边界来看，套筒的整体长径比控制在1.2:1左右，属于短套筒构型，外壁为完整的光滑圆柱面，没有额外的凸起结构，安装时所需的径向空间仅比套筒外径大2-3mm即可，适配紧凑排布的预涂工装工位，不会和相邻的定位组件、涂覆头产生运动干涉；内壁的台阶过渡处做了0.2mm的倒角处理，既可以去除机加工产生的毛刺，也能在套筒套入芯轴时起到导向作用，降低装配对位的难度，

　　即使是人工快速换型也能顺利完成安装，不需要额外的导向辅助工具。在实际功能设计上，套筒的封闭端端面做了平面度管控，平面度公差控制在0.05mm以内，当套筒安装到位后，端面可以和工装的定位面完全贴合，避免出现倾斜导致的支撑偏心；侧壁的定位销孔位置距离封闭端端面的尺寸公差控制在±0.03mm，保证每次安装后周向定位的位置一致性，适配自动化预涂设备的固定涂覆路径，不需要每次换型后重新校准涂覆位置。这类套筒的应用场景并不局限于通讯产品的预涂工序，在小型电子组件的涂覆、点胶工位也可作为通用定位衬套使用，只要芯轴尺寸与内壁台阶尺寸匹配即可直接替换，具备一定的通用适配性。设计过程中没有设置多余的减重或者装饰结构，整体构型简洁，机加工工艺性好，

　　采用常规的棒料车削即可完成主体加工，后续只需要进行钻孔、去毛刺工序就能达到使用要求，加工成本低，适合作为产线易耗配件批量制作使用。套筒的内壁粗糙度控制在Ra1.6，外壁粗糙度控制在Ra3.2，内壁较低的粗糙度可以减少套入芯轴时的摩擦阻力，也能避免内壁残留的预涂材料难以清理；外壁的粗糙度满足预涂过程中少量涂覆材料附着后容易剥离的需求，日常维护只需要简单擦拭即可去除表面残留的涂覆材料，延长配件的使用寿命。在安装边界的考量上，套筒开口端的外边缘做了0.3mm的45度倒角，避免安装时边缘刮伤操作人员或者刮蹭工件表面的涂层；径向定位销孔的两端也做了微小倒角，方便定位销的快速插入，即使销和孔存在微小的位置偏差也能顺利导入，降低装配对位的精度要求，提升产线换型的效率。
