压切成型工装模具三维结构设计

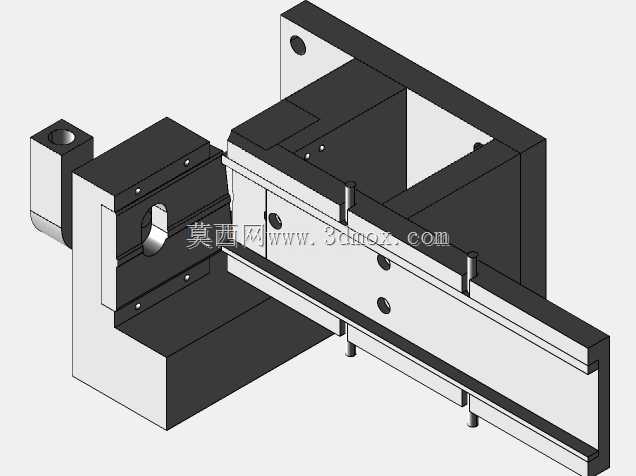

　　这套压切成型工装主要应用于薄型金属带料、片材的连续压切与成型工序，常见于五金冲压、电子零部件加工、小型结构件量产的生产线工位中，可直接安装在对应吨位的开式压力机滑块与工作台面之间，完成带料的定位、压合、裁切、成型一体化作业，替代传统单工序分散加工的模式，减少工序间工件转运带来的定位误差，提升小尺寸结构件的加工一致性。从结构布局来看，整套工装采用分体式模座设计，左侧为带定位销孔的固定安装基座，基座上预留的沉头安装孔可直接通过T型螺栓与压力机工作台面锁紧，安装孔位的间距适配常规10吨到25吨小型压力机的T型槽间距，无需额外加工过渡连接板即可完成装夹，降低现场安装的适配成本。模座的导向部分采用双侧嵌入式导板结构，

　　区别于常规导柱导套的点接触导向，导板为面接触配合，可承受更大的侧向裁切力，在带料硬度过高、裁切冲裁力偏大的工况下，不会出现导柱变形、卡模的问题，导板配合面预留了0.02到0.03毫米的滑动间隙，表面做淬火硬化处理，长期往复运行的磨损量可控制在微米级，延长工装的整体维护周期。成型工位的型腔部分采用镶拼式结构，将易磨损的裁切刃口、成型凸模单独拆分加工，通过内六角螺钉与销钉固定在模座本体上，当刃口出现磨损、崩缺时，仅需拆卸对应镶件进行修磨或更换，无需拆解整套模具，大幅缩短现场停机维护的时间。带料的定位结构设置在模具进料端，采用可调式定位挡块，可根据加工料带的宽度调整挡块的伸出位置，适配宽度在20毫米到80毫米之间的卷料或片材加工，

　　挡块工作面做圆角过渡处理，避免送料过程中刮伤料带表面，影响成型后工件的外观质量。压合卸料部分采用弹性卸料结构，内置的矩形弹簧均匀分布在成型型腔四周，合模时卸料板先压紧料带，避免裁切过程中料带出现移位、翘曲，开模时弹簧提供的卸料力可将包在凸模上的工件平稳脱出，防止工件带料上翘，保障连续送料的顺畅性。模具的闭合高度控制在180毫米，最大开模行程预留60毫米的操作空间，方便操作人员在试模阶段调整入模深度、观察成型状态，同时适配多数小型压力机的闭合高度调节范围，无需额外加装垫块即可满足安装要求。在成型刃口的设计上，裁切刃口做了微小的斜度处理，将冲裁力分解为垂直方向的裁切力与侧向的压紧力，减少冲裁过程中的毛刺产生，

　　刃口的有效工作高度预留3毫米的修磨量，每次修磨后可通过垫片调整凸模的伸出长度，保证成型尺寸的一致性。整套结构的受力部件均做了应力集中规避处理，所有转角位置设置R2到R5的过渡圆角，避免长期受交变载荷出现应力开裂，模座本体采用45号钢调质处理，镶件部分采用Cr12MoV真空淬火处理，硬度控制在HRC58到62之间，兼顾韧性与耐磨性，满足批量生产的使用寿命要求。在实际生产场景中，这套工装可配合自动送料机实现连续无人化作业，单次冲压行程即可完成单个工件的压切与成型，加工节拍可达到每分钟30到45次，成型后工件的尺寸公差可稳定控制在IT8级以内，平面度不大于0.05毫米，可直接满足后续装配的尺寸要求，无需额外的校形工序。模具的侧面预留了传感器安装位，可加装误送检测探针，当料带送料位置出现偏差时，设备可自动停机，避免误冲损坏模具刃口，提升自动化生产过程中的安全性。
