六自由度攻丝机械臂配套安装支架结构

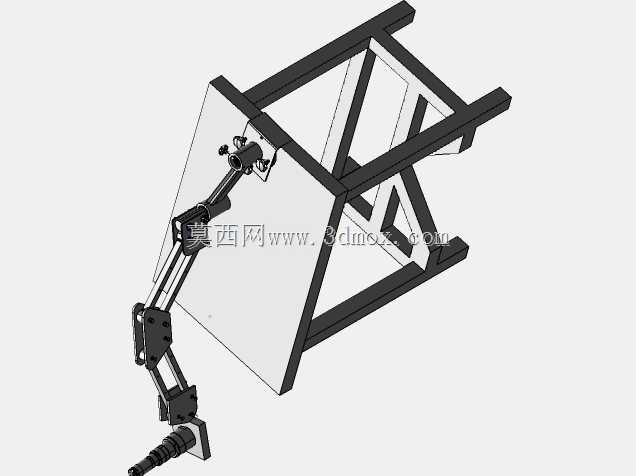

　　这套结构针对小型零件内螺纹加工场景开发，适配多品种小批量的机加工车间、五金维修工位、教学实训场地的攻丝作业需求，替代传统手持攻丝机的操作模式，降低操作人员的劳动强度，同时避免手持作业时丝锥折断、螺纹歪斜的常见问题。整套结构分为立式安装支架与六自由度铰接臂两部分，支架采用方管焊接的框架式结构，底部预留四个地脚安装孔，可直接固定在铸铁工作台或者水泥地坪上，支架的垂直安装面做了铣平处理，保证机械臂安装基准面的平面度误差控制在0.05mm每米范围内，避免安装面倾斜导致的臂体运动轨迹偏移。机械臂部分采用多段铰接式结构，每段臂体之间采用阻尼转轴连接，可在空间范围内任意调整姿态并保持锁定，末端预留标准的攻丝动力头安装接口，

　　可适配不同规格的气动攻丝马达、电动攻丝主轴，覆盖M3到M12范围内的常规公制螺纹加工需求，臂体的总伸展长度可覆盖支架前方半径800mm的半球形作业区域，满足常规工位范围内不同位置工件的攻丝作业，不需要频繁挪动工件位置。设计阶段优先考虑制造成本控制，所有臂体结构件采用普通冷轧钢板折弯成型，支架部分采用常规Q235方管焊接，不需要特殊的加工工艺，普通的机加工车间即可完成全部零件的加工与装配，铰接部位采用标准的深沟球轴承配合锁紧螺母实现阻尼调节，用户可根据末端搭载的攻丝头重量调整转轴阻尼大小，保证臂体在任意姿态下都不会出现下坠漂移的问题。支架的后侧设计有斜向加强筋结构，在臂体完全伸展到最远端时，支架的抗倾覆力矩满足1.5倍的安全系数要求，

　　即使操作人员在臂体末端施加额外的下压力辅助攻丝，支架也不会出现晃动或者倾覆的风险。臂体的每一段铰接位置都设计有限位块，限制臂体的过度伸展或者折叠，避免运动过程中臂体与支架或者周边设备发生碰撞，同时管线可沿着臂体内部的空腔走线，避免攻丝作业过程中铁屑刮蹭气管或者电缆，提升设备使用的安全性。实际使用过程中，工件可直接放置在支架前方的工作台面上，操作人员只需拉动末端的操作手柄，即可将攻丝头对准需要加工螺纹的孔位，启动攻丝动力头后，臂体可跟随丝锥的进给方向自适应浮动，不需要额外施加进给推力，依靠臂体的自由度补偿即可保证丝锥与螺纹孔的同轴度，加工完成后臂体可自动回退到初始位置，不需要人工提拉。整套结构没有采用复杂的伺服驱动或者控制系统，

　　完全依靠机械结构的自由度与阻尼实现姿态调整与保持，后期维护成本极低，只需要定期在铰接转轴位置加注润滑脂即可保证长期顺畅运行，适合没有自动化改造预算的小型加工车间使用，也可作为自动化生产线的备用手动攻丝工位，应对临时的补加工需求。安装边界方面，支架整体占地尺寸为600mm*500mm，垂直安装面距离地面的高度为900mm，匹配常规站立操作的作业高度，操作人员不需要弯腰或者抬臂即可完成全部操作，臂体折叠后可完全收回到支架前侧，不占用额外的工位空间，非作业状态下可将臂体折叠锁定，避免磕碰过往人员。
