铣床用多工位旋转夹持工装结构设计

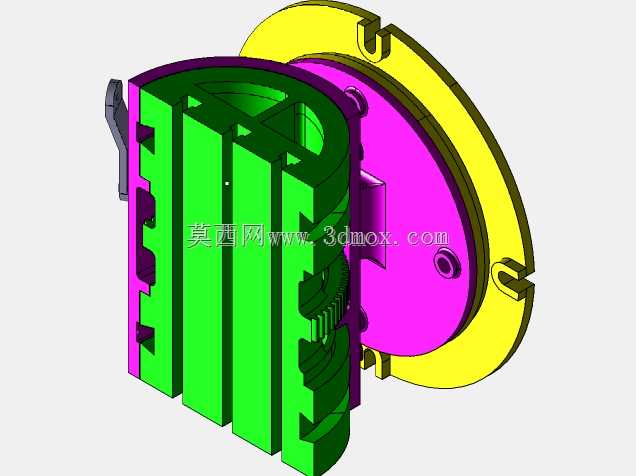

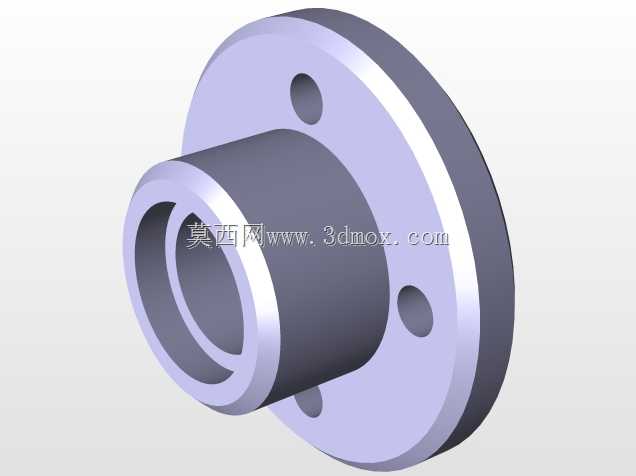

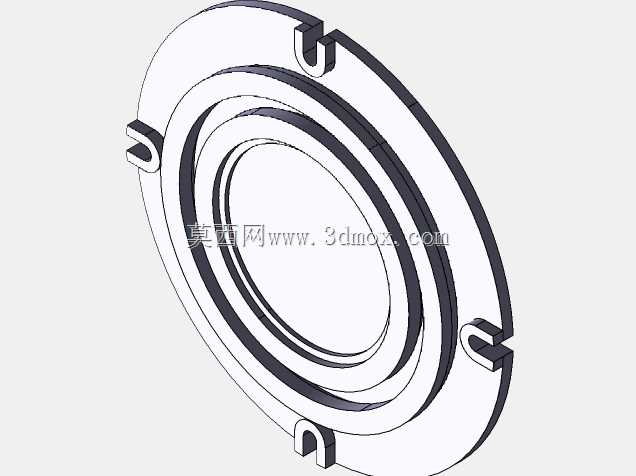

　　这款铣床配套的旋转夹持工装，主要适配立式铣床、小型数控铣削设备的多工位加工需求，在小尺寸通讯结构件、精密五金零件的批量铣削工序中应用广泛，能够在单次装夹的前提下完成工件多个周向面的铣削、钻削、倒角加工，大幅减少重复装夹带来的定位误差，同时压缩工序间的工件拆装、找正辅助时间，适配中小批量零件的机加工生产节奏。从结构设计逻辑来看，该工装采用盘式回转基体作为核心承载结构，后侧的黄色法兰盘为安装基准面，盘体上预留的对称卡口结构可直接与铣床工作台的T型槽配合，通过标准T型螺栓完成快速固定，安装面的平面度公差控制在0.02mm以内，保证回转轴线与铣床主轴轴线的平行度偏差不超过0.015mm，避免加工过程中出现振刀、加工面垂直度超差的问题。

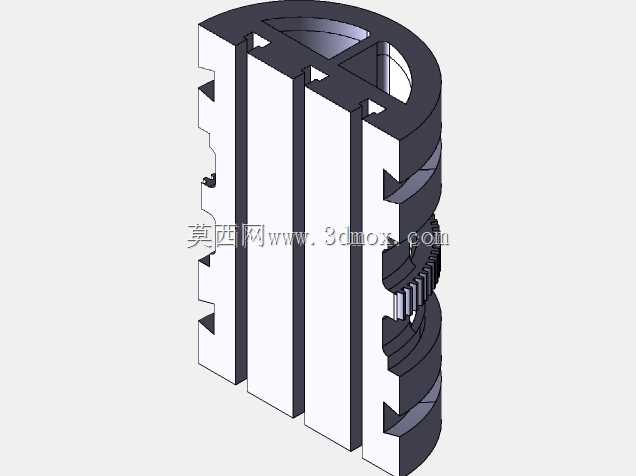

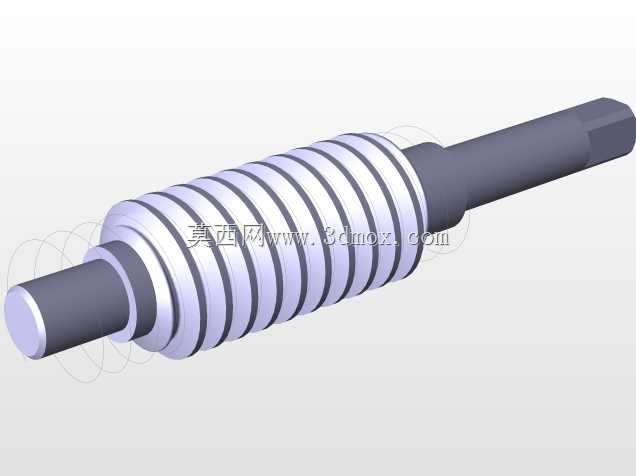

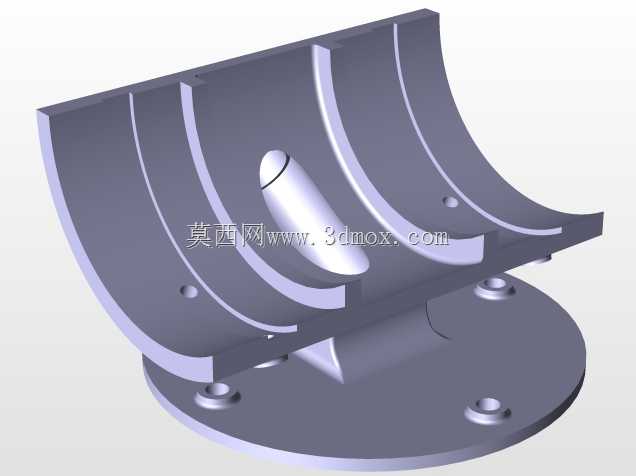

　　中间的洋红色回转盘为分度承载部件，内部集成了端面定位销与周向分度卡槽，可实现45°、90°等常用角度的等分回转定位，定位销采用弹簧顶推结构，切换工位时只需扳动侧方的锁紧手柄即可拔出定位销，转动回转盘到预设角度后定位销自动卡入对应卡槽完成锁止，无需额外的分度盘辅助，操作门槛低，普通机加工操作人员经过简单讲解即可快速上手。前侧的绿色夹具体为多工位夹持核心，沿圆周方向均匀分布多组纵向定位槽，槽体的截面尺寸根据常见6mm~20mm厚度的板类、小型块类零件设计，槽内预留的阶梯状卡位可适配不同外形的工件定位，夹具体侧方的紫色锁紧组件采用偏心轮压紧结构，相比传统的螺栓压紧方式，锁紧行程更短，压紧力均匀，不会因为压紧力过大导致薄壁工件出现装夹变形，同时每个夹持工位都设置了独立的压紧位，可同时装夹6件同规格工件，在进行周向面加工时，一次回转即可完成所有装夹工件的对应面加工，加工效率相比传统单工位平口钳装夹提升4倍以上。从安装边界尺寸来看，该工装整体最大回转直径为180mm，轴向总厚度为120mm，安装法兰的定位止口直径为120mm，适配市面上绝大多数小型立式铣床的工作台安装空间，不会因为工装尺寸过大导致工作台行程不足，也不会因为工装自重过大增加工作台的负载负担。在实际加工场景中，该工装尤其适合加工需要周向开槽、侧面钻孔、多面倒角的小型通讯类结构件，比如通讯接头壳体、小型屏蔽罩安装座这类零件，传统装夹方式每加工一个面就需要重新拆装找正，不仅效率低，

　　多次装夹带来的位置度误差很难控制在0.05mm以内，使用该旋转夹具后，单次装夹即可完成所有周向特征的加工，位置度公差可稳定控制在0.03mm以内，完全满足精密通讯零件的加工精度要求。夹具体的槽型设计采用了等距分布的加强筋结构，在保证夹持刚度的前提下尽可能降低了工装整体自重，同时槽体之间的镂空结构可以方便加工过程中铁屑的排出，避免铁屑堆积在定位槽内影响工件的定位精度，日常清理时只需要用压缩空气从工装正面吹扫即可将残留铁屑清理干净，维护难度极低。锁紧手柄的位置设置在工装侧方，操作人员站在铣床操作位即可伸手完成工位切换操作，不需要探身到工作台内部，操作安全性更高。回转盘的锁紧结构采用了端面摩擦锁紧与定位销锁止双重保险，

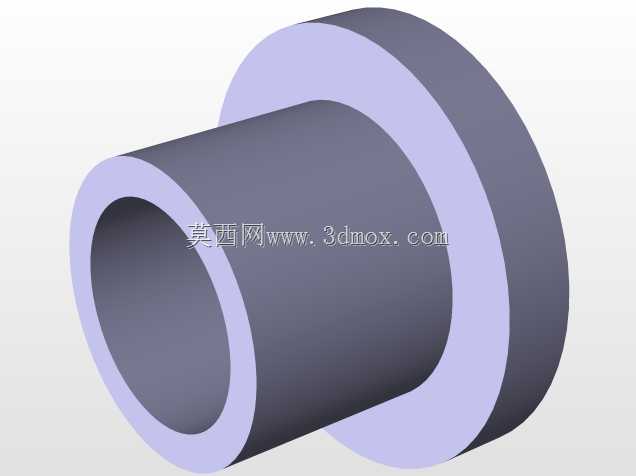

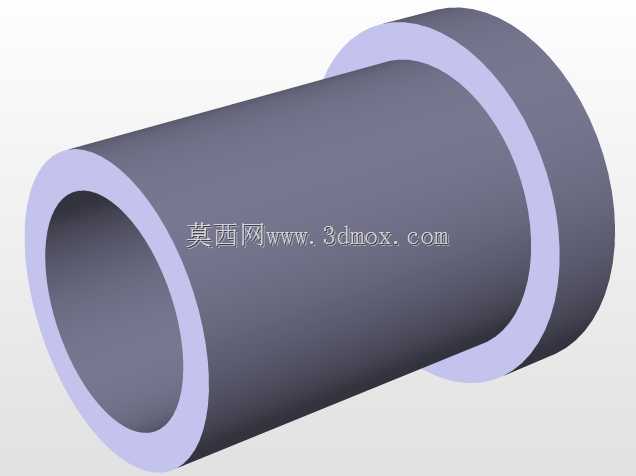

　　即使在大切削量的粗加工工况下，也不会出现回转盘移位、工件偏转的问题，压紧组件的偏心轮采用淬火处理，表面硬度达到HRC55以上，长期反复使用不会出现磨损导致压紧力不足的问题，使用寿命相比普通螺栓压紧结构提升3倍以上。在进行三维建模时，该工装的所有配合面都按照实际机加工的公差要求进行了配合间隙设置，回转盘与基体之间的配合间隙控制在0.01mm~0.02mm之间，既保证回转动作顺畅无卡滞，又不会因为间隙过大导致回转精度下降，定位销与分度卡槽的配合采用小间隙配合，保证定位精度的同时，不会因为热胀冷缩出现定位销卡滞无法弹出的问题。夹具体与回转盘之间采用止口定位加螺栓紧固的连接方式，后期如果需要加工不同尺寸规格的工件，只需要更换前侧的夹具体即可，不需要更换整个回转基体，大幅降低了工装的改造成本，适配多品种小批量的柔性生产需求。
