仿屈肌驱动气动柔性执行器结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:692552
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计
  • 仿屈肌驱动气动柔性执行器结构设计

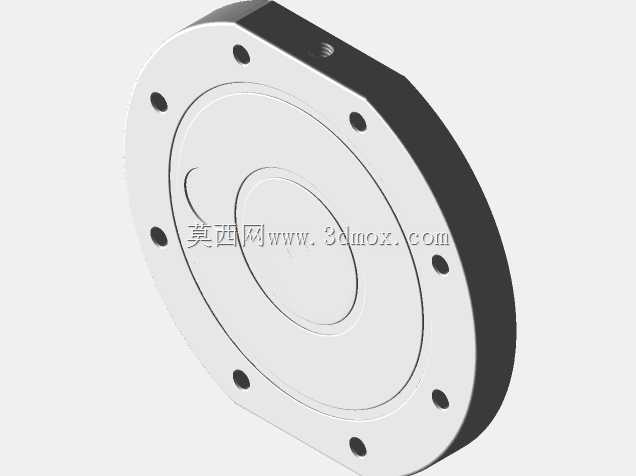

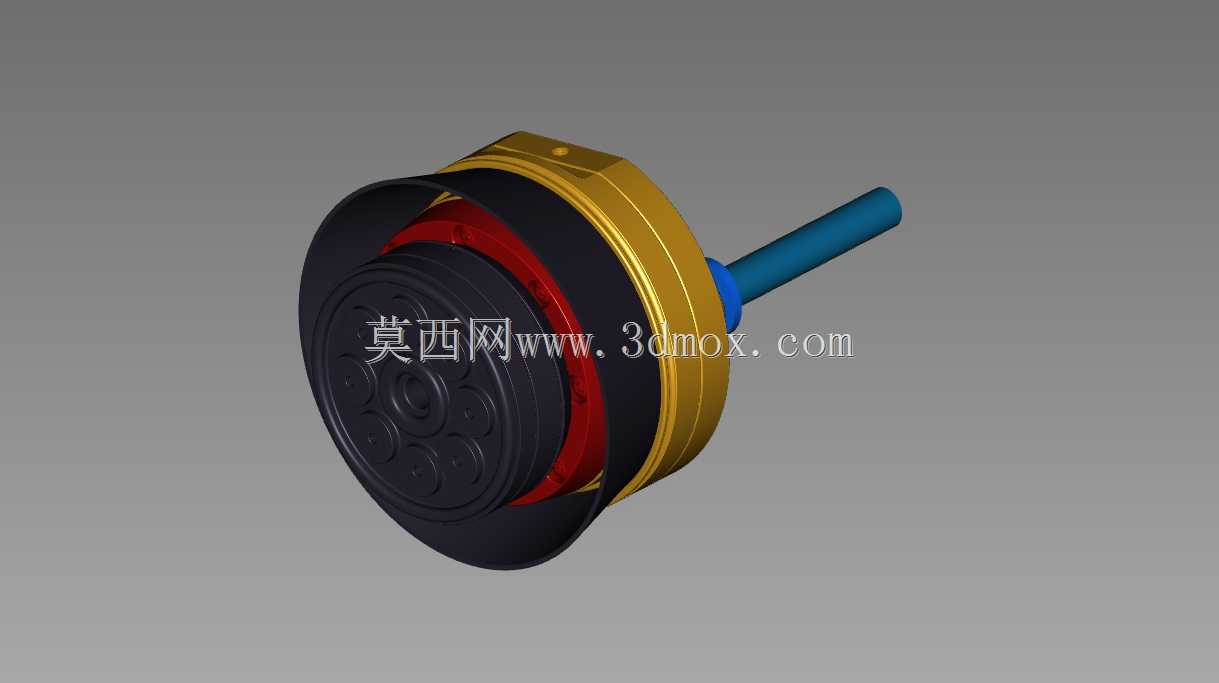

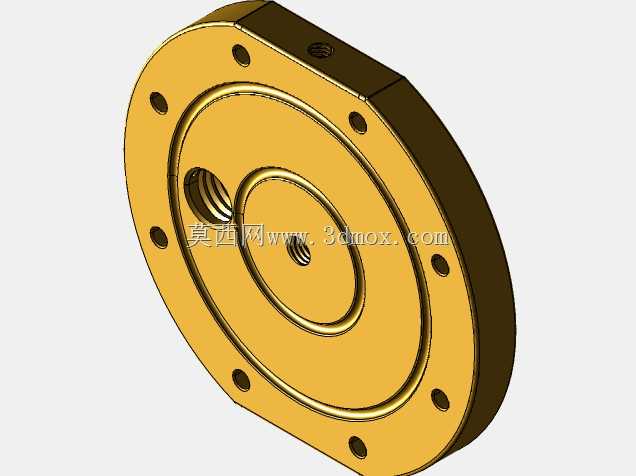

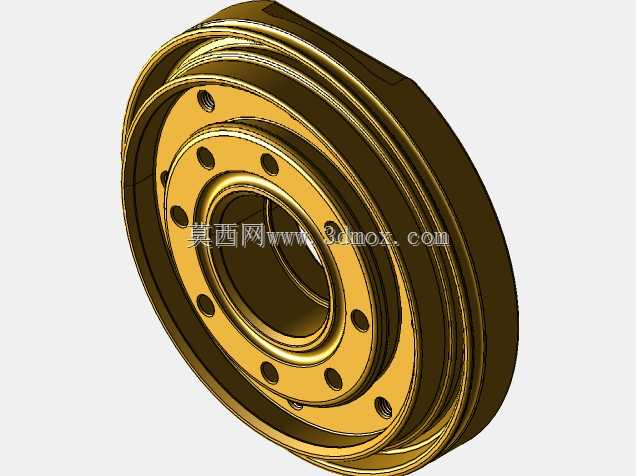

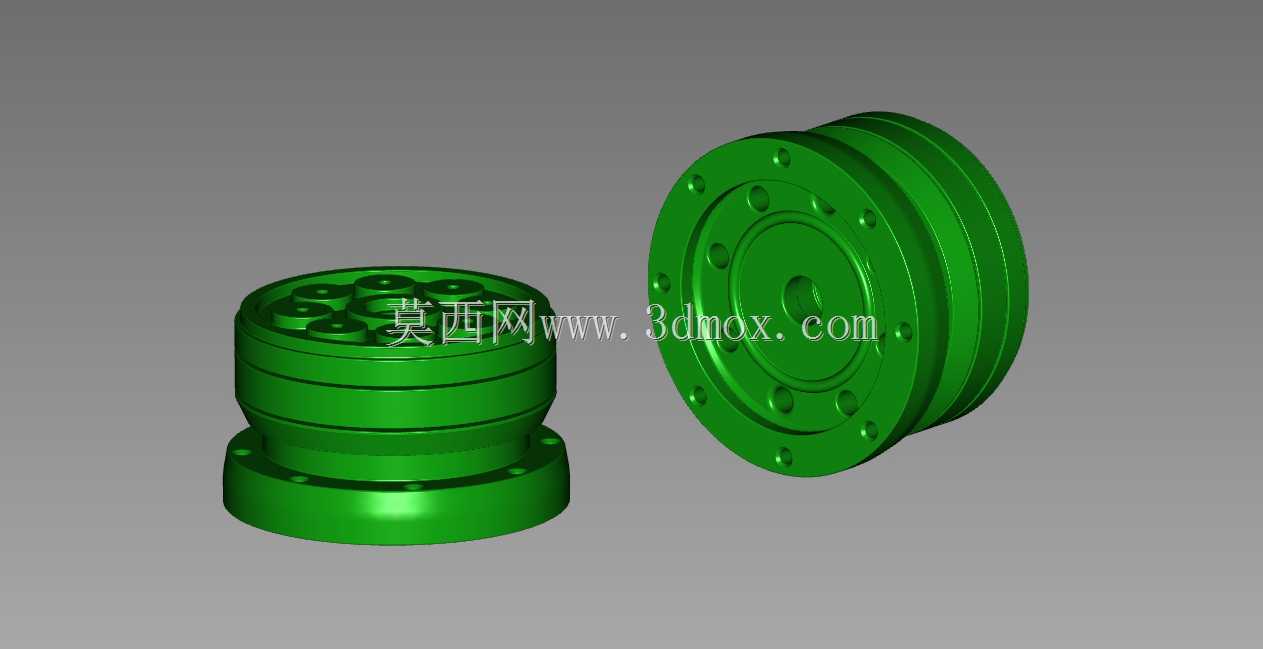

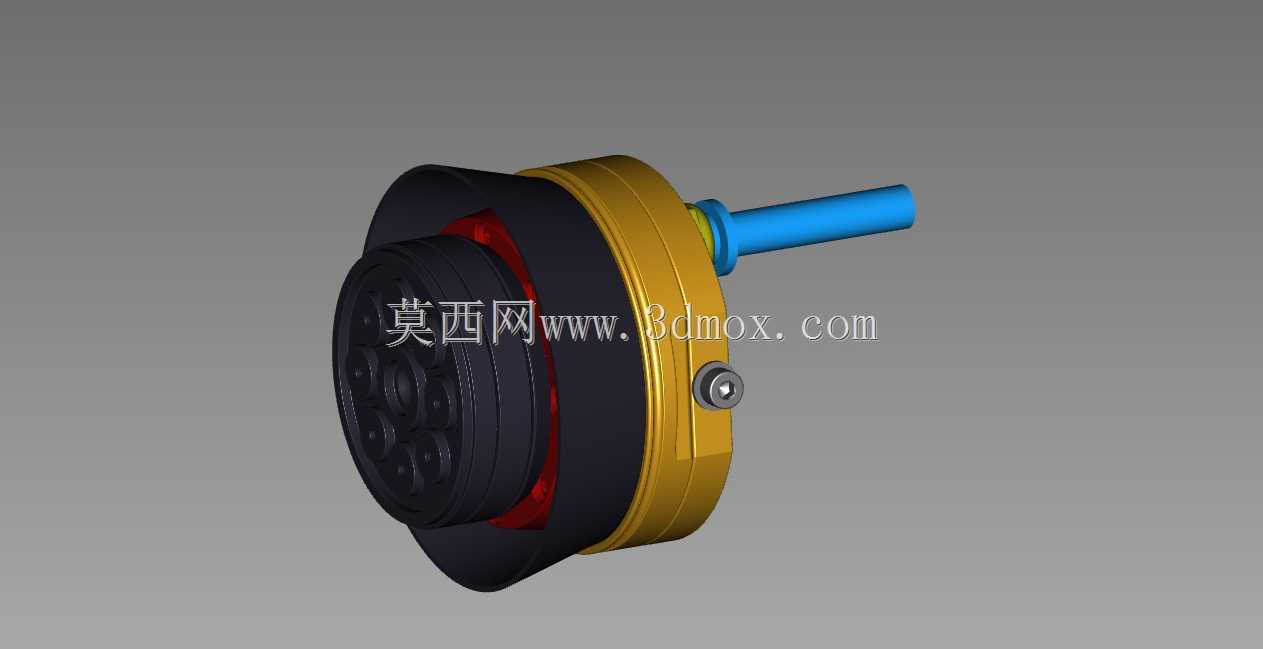

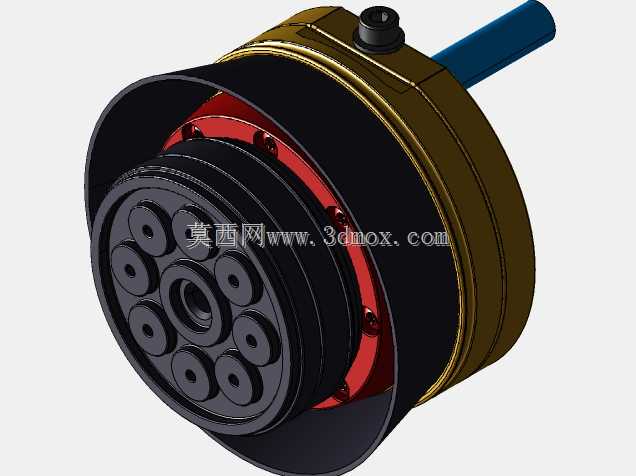

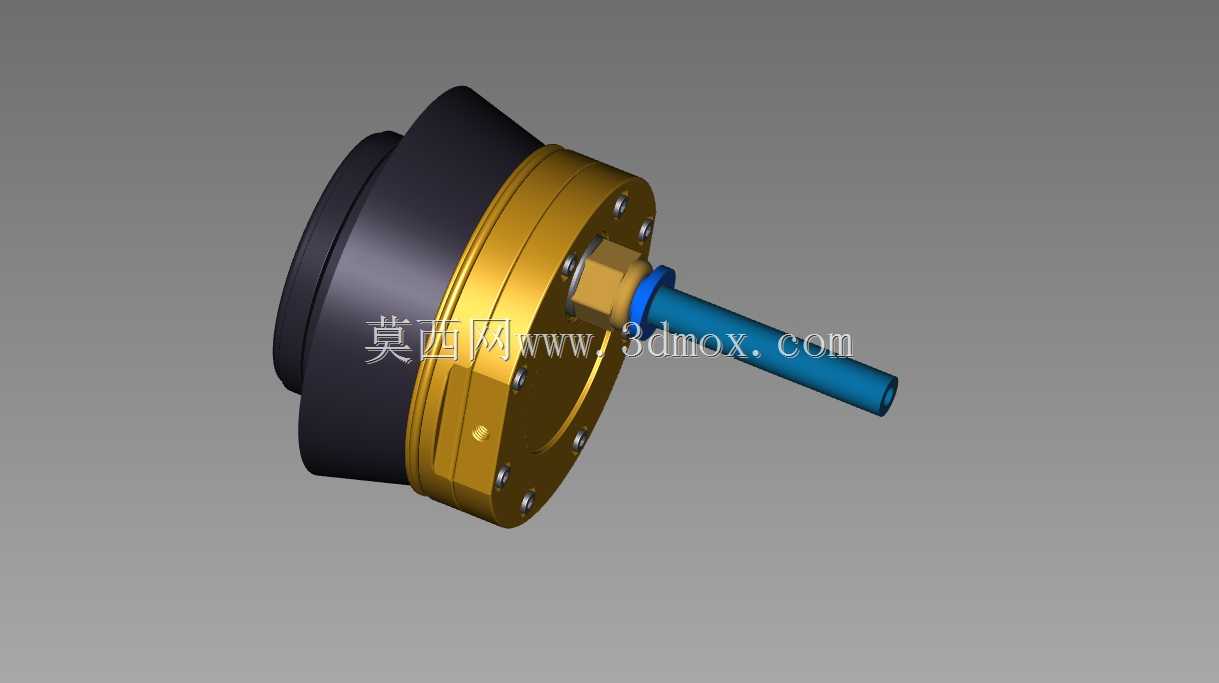

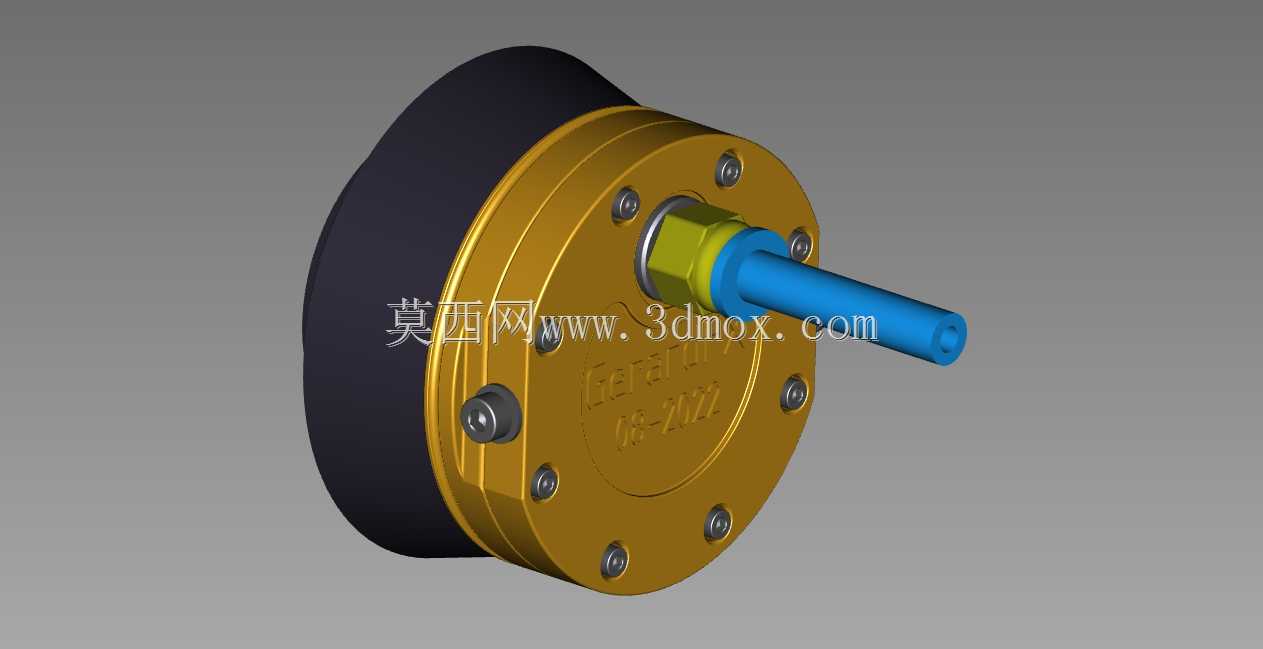

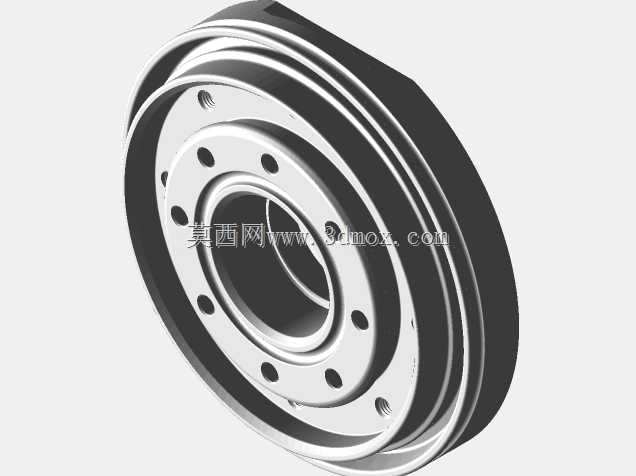

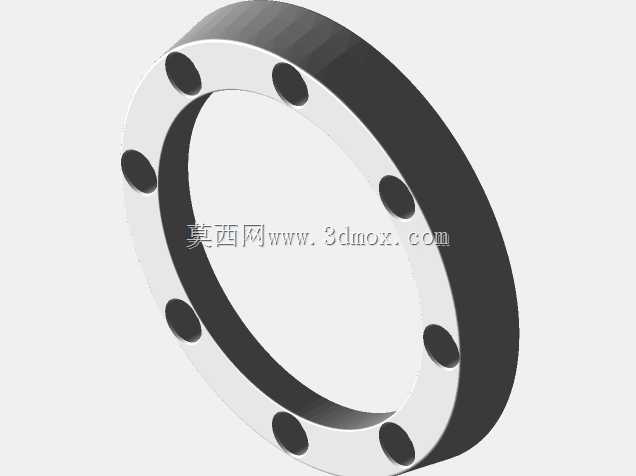

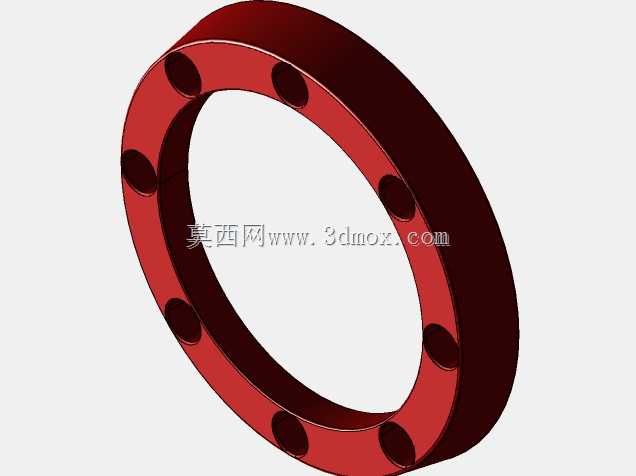

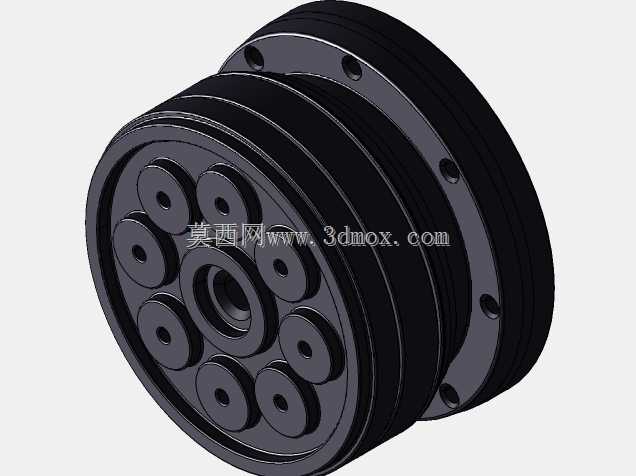

  这款仿生气动执行器的设计初衷,是探索柔性驱动结构在小行程往复作业场景下的应用可能,区别于传统刚性气缸的硬接触输出特性,该结构依托柔性充气腔体的形变完成动力输出,能够在接触作业面时自动适配接触角度,避免刚性冲击对工件或执行端造成的损伤。从结构布局来看,整体采用盘式集成设计,主体分为刚性基座、柔性充气腔体、输出导杆三个核心部分,刚性基座采用多螺栓圆周均布的锁紧方式,既保证了充气腔体的密封压合强度,也为整体安装提供了统一的定位基准,安装时可依托基座端面的止口结构完成快速定位,无需额外调整同轴度,适配常见的工装板安装孔位布局。输出导杆采用轴向导向设计,与基座中心的导向套配合,限制充气腔体膨胀过程中的非轴向形变,

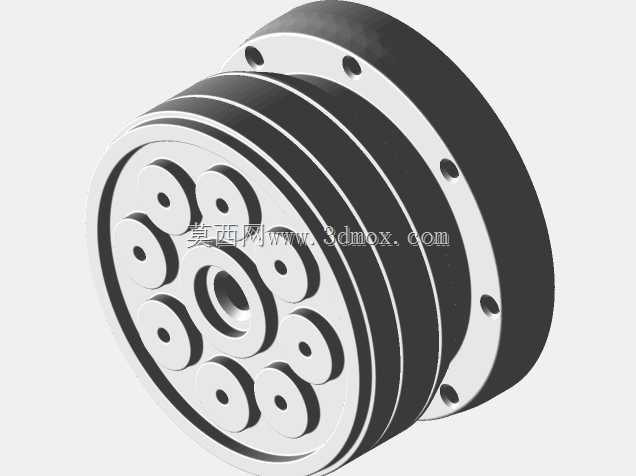

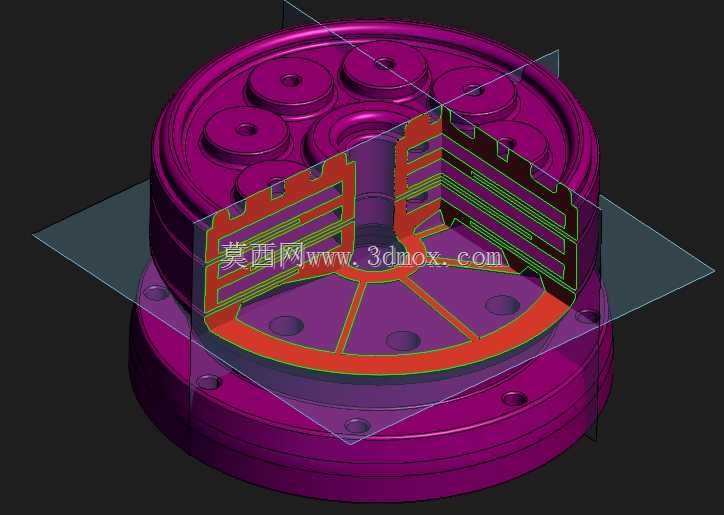

  保证动力输出方向始终沿导杆轴线方向,避免侧向分力造成的行程损耗或结构卡滞。四个独立的充气腔体在设计上做了功能分区,其中靠近安装基座侧的腔体作为缓冲垫层,主要承担接触瞬间的冲击力吸收作用,另外三个腔体沿圆周均布,作为动力输出的核心形变单元,充气时三个腔体同步膨胀,推动输出导杆沿轴向伸出,排气时依托TPU材料本身的弹性回位,无需额外加装复位弹簧,简化了整体结构的零件数量。在材料选型上,柔性腔体部分采用TPU材质,适配3D打印的加工工艺,能够根据实际作业的行程需求、推力需求调整腔体的壁厚、充气槽的排布密度,不需要开模即可快速完成结构迭代,非常适合实验室阶段的原理验证以及小批量定制化的柔性作业场景。从实际应用场景来看,

  这类柔性气动执行器可以适配易碎工件的轻量夹持、曲面工件的柔性贴合按压、小型分拣工位的短行程推料等作业场景,相比传统刚性执行元件,它的接触力可以通过充气压力进行线性调节,不需要额外加装力传感器即可实现软接触输出,降低了整套作业单元的硬件成本。设计过程中需要重点关注几个边界条件:首先是密封压合面的平面度要求,基座与柔性腔体的结合面需要保证足够的平面度,螺栓锁紧时采用对角分步锁紧的方式,避免局部压合不实造成的漏气问题;其次是导向套与导杆的配合间隙,间隙过大会造成导杆晃动,影响输出精度,间隙过小则会增大摩擦阻力,降低输出效率,需要根据TPU腔体的最大膨胀形变量匹配合理的配合公差;另外是充气压力的上限设定,需要根据TPU材料的拉伸强度、

  腔体壁厚计算最大承压值,避免超压造成腔体破裂。从安装边界来看,整体盘式结构的外径可以根据实际推力需求进行缩放,小尺寸版本可以适配桌面级小型自动化设备的安装空间,大尺寸版本可以通过增大气腔容积提升输出推力,输出导杆的端部可以根据作业需求更换不同的接头,适配夹爪、吸盘、压头等不同的执行末端,拓展了结构的适用范围。在形变逻辑设计上,三个动力气腔的独立气路设计也预留了后续升级的空间,后续可以通过对三个气腔进行差异化充气控制,实现输出端的小角度偏转,完成更复杂的贴合作业动作,不需要额外增加偏转驱动机构,进一步提升结构的集成度。
