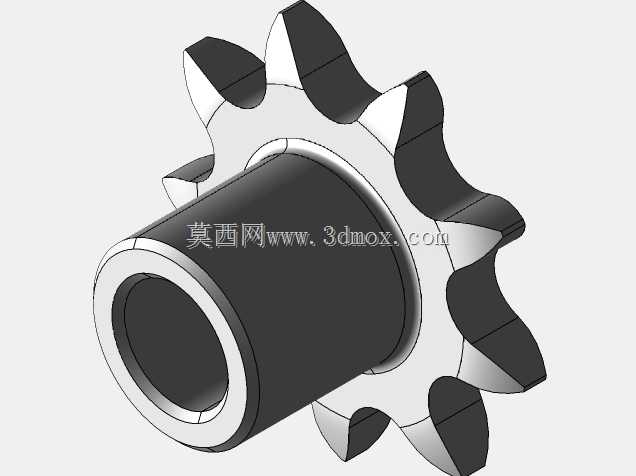

符合DIN标准的9齿单排输送链轮结构

　　这类带轮毂凸台的9齿链轮，主要适配节距5×2.5mm的小型滚子链条，常见于轻载输送线、小型自动化传动工位、精密进给机构的动力传递环节，相比平片式链轮，一体成型的加长轮毂能大幅提升轴孔配合长度，在频繁启停的传动场景下可有效降低轴孔配合面的比压，减少键连接的松动概率，避免链轮运行中出现偏摆、跳齿的问题。从结构设计逻辑来看，齿形轮廓完全遵循DIN 8187与ISO R 606的标准参数，齿槽的圆弧过渡、齿顶的修形量都经过匹配验算，能保证链条滚子进入啮合时的平滑切入，不会出现卡滞、硬冲击的情况，即使在长期运行后链条出现一定伸长量，也能维持稳定的啮合状态，降低传动过程中的噪音与振动。轮毂部分采用同轴等外径设计，中心通孔为光孔预留加工余量，

　　实际装配时可根据适配轴的直径做二次精加工，也可根据扭矩需求加工键槽、顶丝孔等连接结构，轮毂端面与齿盘侧面的垂直度公差控制在IT7级范围内，装配后能保证齿盘端面跳动量满足轻载传动的精度要求，避免链条在运行中出现侧向滑脱的问题。齿盘部分的厚度与适配链条的内节内宽做匹配设计，齿侧的倒角处理能引导链条顺利就位，即使安装时存在小幅的轴向对位偏差，也能通过倒角的导向作用让链条顺利卡入齿槽，降低现场安装的调试难度。从安装边界来看，这类链轮的轴向安装尺寸由轮毂长度决定，径向尺寸以齿顶圆为最大回转边界，设计周边结构时需要预留足够的安全间隙，避免与机架、护罩等周边部件发生运动干涉，同时轮毂的外径尺寸也考虑了标准轴承、轴套的适配空间，

　　可直接搭配标准紧固件完成轴向定位。在实际设备选型中，这类小齿数链轮多用于对安装空间有严格限制的紧凑传动场景，9齿的齿数设计在保证最小包角满足传动要求的前提下，尽可能缩小了链轮的整体外径，适合安装在空间局促的小型设备内部，比如小型包装线的进给传动、电子组装线的短距离输送工位、精密检测设备的样品输送机构中，都能看到这类标准链轮的应用。建模过程中，齿形的生成完全依托标准齿廓参数，先通过渐开线与圆弧组合生成单个齿槽轮廓，再通过圆周阵列完成全部轮齿的构建，轮毂与齿盘的连接位置做了小圆角过渡，避免应力集中导致的结构断裂，即使在短时过载的工况下，过渡位置的结构强度也能满足使用要求，不会出现齿盘与轮毂连接处开裂的问题。这类标准链轮的互换性较强，只要匹配对应节距的链条与安装轴径，就能直接替换同规格的损坏零件，不需要对周边安装结构做额外修改，能大幅降低设备的维护成本与停机更换时间。
