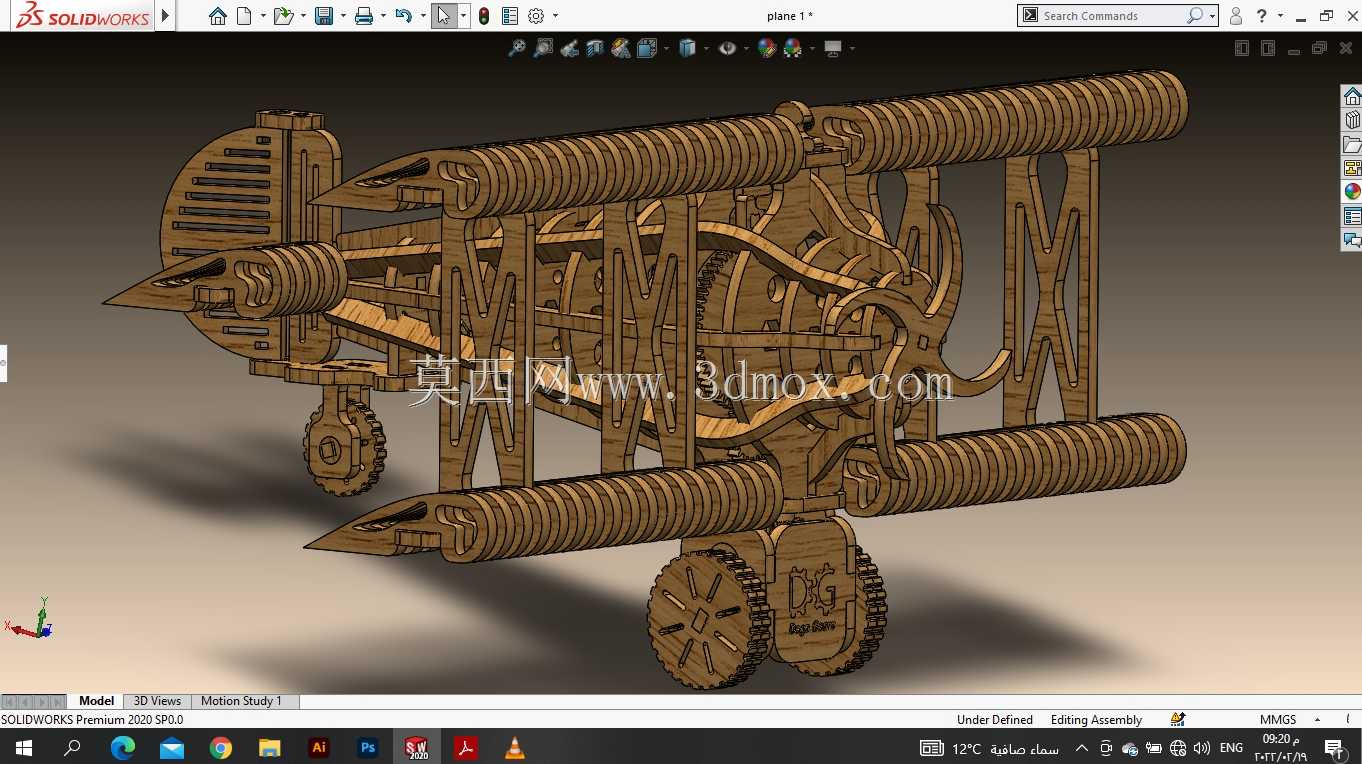

层板拼接式双翼木质飞机拼装结构

　　该结构针对激光切割加工场景设计，适配中密度纤维板的加工特性，所有零件均采用平面板材切割成型，无需额外的曲面加工工序，加工时仅需按照排版图将各零件从5mm厚度板材上切下，即可完成全部零件的制备，不需要复杂的工装夹具辅助加工。从实际使用场景来看，该结构既可以作为静态展示的工艺摆件，也可预留动力改装空间，在机身前部预留的安装位可加装小型驱动电机，通过传动结构带动螺旋桨转动，也可在起落架位置加装轮组驱动结构，实现地面滑行功能，满足手工爱好者的改装需求。结构设计上采用无胶榫卯拼接逻辑，所有零件之间通过卡槽、插隼实现定位与固定，拼装过程不需要额外的粘接剂，拆卸后可重复组装，零件之间的配合间隙根据板材厚度公差预留0.1-0.2mm的装配余量，

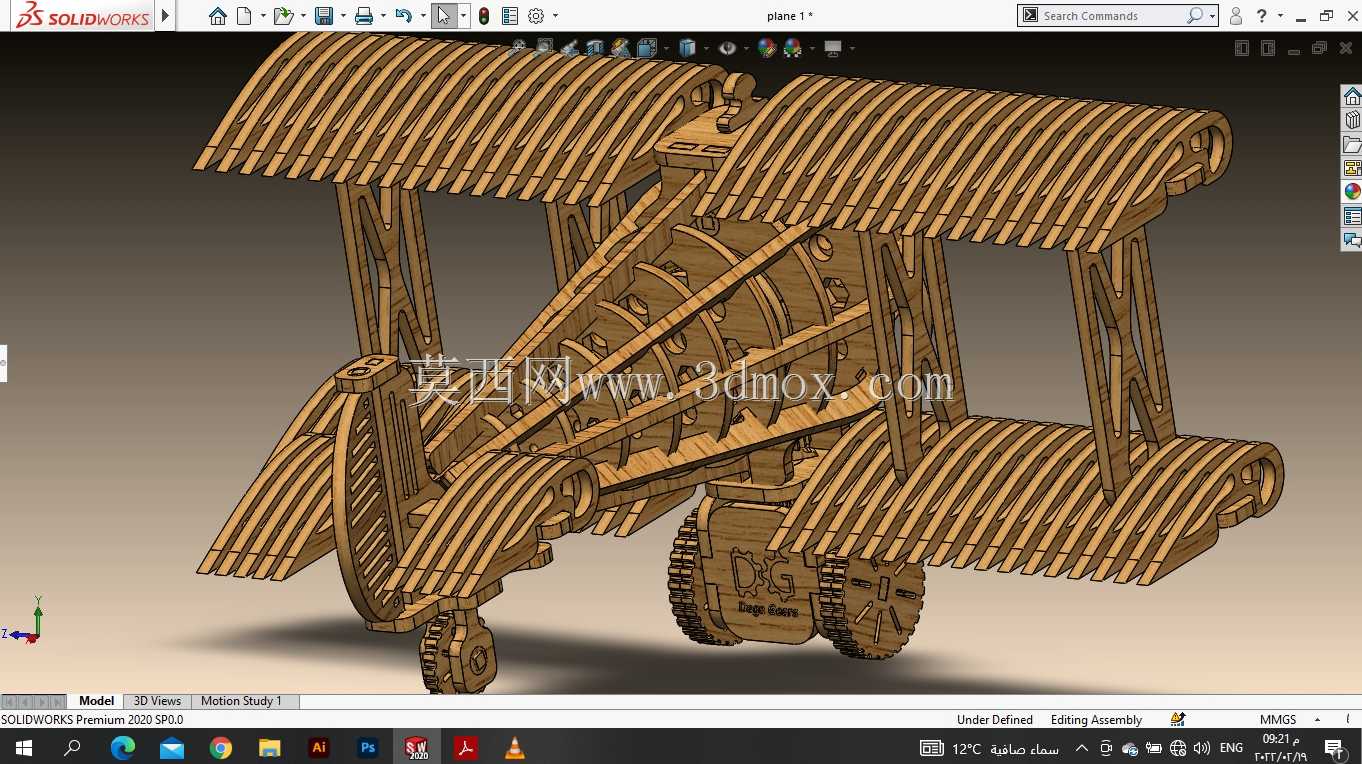

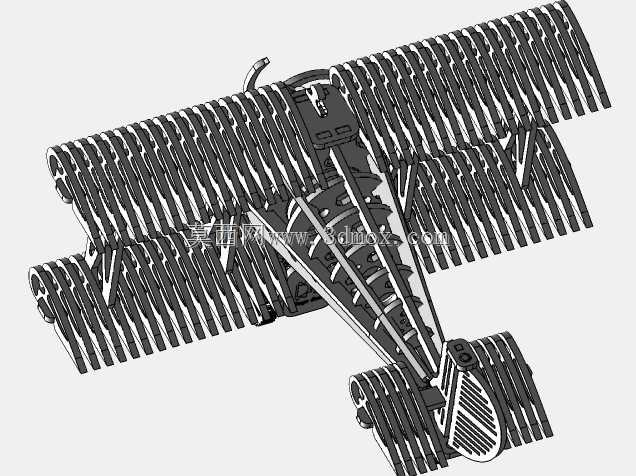

　　既保证拼装时的顺畅度，也避免组装后出现结构松动的问题。机身主体采用层叠式支撑板结构，纵向的支撑肋板与横向的定位卡板交叉拼接，形成类似桁架的受力结构，在5mm板材的强度基础上，最大化降低整体结构重量，同时保证机身的抗扭、抗弯性能，即使在加装小型电机后的振动工况下，也不会出现结构散架的问题。机翼部分采用等间距排列的翼型肋片，通过前后两根主梁贯穿定位，翼肋的外形按照早期双翼机的翼型曲线切割，组装后自然形成带有弧度的机翼轮廓，上下机翼之间通过垂直的支撑柱连接，支撑柱两端分别插入上下机翼的预留卡槽内，形成稳定的双翼支撑结构，不需要额外的紧固件即可固定。起落架部分采用分体式轮架结构，轮架与机身下部的卡槽插接固定，轮子部分同样采用层板切割成型，

　　轮轴直接穿入轮架的预留孔位，转动间隙控制在0.15mm左右，保证轮子转动顺畅无卡滞。从安装边界来看，整体拼装完成后的尺寸适配常规桌面摆放需求，翼展、机身长度、高度比例完全还原早期双翼飞机的比例关系，所有外露的零件边缘均做了圆角过渡处理，避免激光切割后的锐边划伤使用者，拼装难度适合普通手工爱好者，单个零件的尺寸控制在板材加工的有效幅面内，不需要拼接板材即可加工单个零件。设计过程中充分考虑激光加工的工艺特性，所有零件的内角均预留了激光切割的刀缝补偿，避免出现内角切割不到位导致零件无法顺利取下的问题，所有拼接卡槽的深度统一设置为板材厚度的一半，保证拼接后两侧表面齐平，不会出现凸起或凹陷的拼接痕迹。

　　机身前部的发动机区域采用层叠的环形肋片结构，模拟早期星形发动机的外形特征，同时该部分的结构也作为前部配重的安装位，可根据需要加装金属配重块，避免飞机加装动力后出现头轻尾重的问题。尾翼部分同样采用薄板拼接结构，垂直尾翼与水平尾翼通过卡槽与机身尾部连接，角度按照真实飞机的气动布局设置，静态摆放时可保证整体的重心稳定，不会出现倾倒的问题。对于有动力改装需求的场景，机身内部预留了走线槽位，电池、控制板的安装位均做了通用化设计，可适配常规的小型航电设备，不需要额外对结构进行破坏性修改即可完成动力组件的安装。
